SUS304와 SUS316L 차이 완전 정리 – 스테인리스 재질별 특성과 선정 기준

SUS304와 SUS316L의 차이는 무엇일까요? 성분, 내식성, 몰리브덴, 가격과 용도부터 304L·316·316L 차이, 배관·탱크·반도체·화학 설비의 스테인리스 재질 선정 기준까지 자세히 정리합니다.

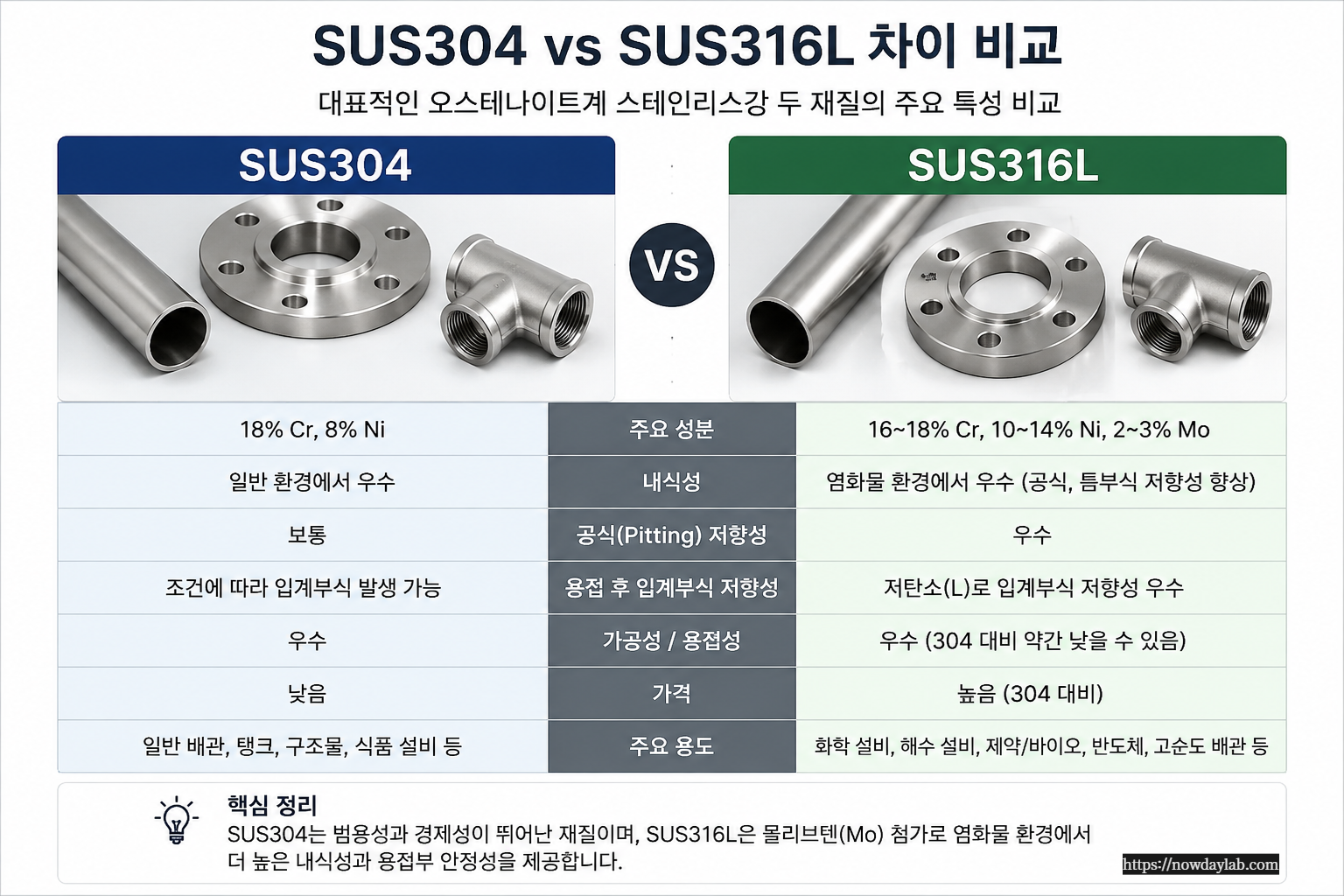

SUS304와 SUS316L은 합금 성분과 내식성, 적용 환경에서 차이가 있습니다.

산업 현장에서 가장 많이 사용되는 금속 재질 중 하나가 스테인리스강입니다. 배관, 탱크, 압력용기, 밸브, 필터 하우징, 반도체 및 화학 설비까지 적용 범위가 매우 넓습니다.

그중에서도 가장 자주 접하게 되는 재질이 SUS304와 SUS316L입니다.

외관만 보면 두 재질은 거의 구분하기 어렵지만 실제로는 화학 성분과 내식성, 적용 가능한 유체, 가격 등에 차이가 있습니다. 특히 염화물이나 부식성이 있는 화학약품을 취급하는 설비에서는 단순히 가격만 보고 재질을 선택하면 공식이나 틈부식 같은 문제가 발생할 수 있습니다.

이번 글에서는 SUS304와 SUS316L의 차이를 중심으로 각각의 특징과 실제 산업 현장에서 어떤 기준으로 재질을 선정해야 하는지 정리해보겠습니다.



1. SUS란 무엇인가?

SUS는 일본 JIS 규격에서 사용하는 스테인리스강의 재질 표기입니다.

국내 산업 현장에서도 SUS304, SUS316, SUS316L과 같은 표현이 매우 일반적으로 사용됩니다.

스테인리스강은 일반적으로 철을 기반으로 크롬을 일정 비율 이상 포함한 합금강입니다. 크롬이 산소와 반응하면서 표면에 매우 얇은 부동태 피막을 형성하고, 이 피막이 금속 내부의 추가적인 산화를 억제합니다.

따라서 일반 탄소강보다 부식에 강하고 표면 관리가 쉬워 다음과 같은 분야에서 폭넓게 사용됩니다.

• 산업용 배관 및 피팅
• 압력용기와 저장탱크
• 필터 하우징
• 밸브 및 펌프 부품
• 식품 및 제약 설비
• 반도체 및 디스플레이 제조설비
• 화학약품 공급설비
• 위생배관 및 고순도 유체 시스템

다만 스테인리스라고 해서 모든 환경에서 녹이 발생하지 않는 것은 아닙니다.

사용 유체의 종류, 염화물 농도, 온도, pH, 용접 여부, 표면처리 상태 등에 따라 부식 가능성이 크게 달라집니다.



2. SUS304란?

SUS304는 가장 대표적인 오스테나이트계 스테인리스강입니다.

범용성이 높고 가공성과 용접성이 우수하며 일반적인 대기환경과 물, 비교적 부식성이 낮은 유체 환경에서 좋은 내식성을 가지고 있습니다. 주요 합금 성분은 철을 기반으로 크롬과 니켈이 포함되는 구조입니다. 일반적으로 SUS304는 약 18% 수준의 크롬과 약 8% 수준의 니켈을 포함하는 대표적인 18-8계 스테인리스강으로 알려져 있습니다.

주요 특징은 다음과 같습니다.

• 범용성이 매우 높음
• 가공성과 성형성이 우수함
• 용접성이 양호함
• 일반 환경에서 충분한 내식성을 확보할 수 있음
• SUS316 계열보다 상대적으로 가격이 저렴함
• 배관, 탱크, 구조물, 장비 제작 등에 폭넓게 사용됨

일반적인 산업설비에서 특별한 부식 조건이 없다면 SUS304가 기본 재질로 검토되는 경우가 많습니다.



3. SUS316L이란?

SUS316L은 SUS304보다 내식성을 강화한 오스테나이트계 스테인리스강입니다.

가장 중요한 차이는 몰리브덴(Mo)이 첨가된다는 점입니다. 몰리브덴은 특히 염화물이 존재하는 환경에서 공식과 틈부식에 대한 저항성을 높이는 데 중요한 역할을 합니다. 따라서 SUS316L은 다음과 같은 환경에서 많이 사용됩니다.

• 화학약품 취급설비
• 반도체 공정설비
• 제약 및 바이오 설비
• 고순도 배관 시스템
• 해안 또는 염분 노출 환경
• 부식성이 상대적으로 높은 유체
• 위생성과 내식성이 동시에 요구되는 설비

여기서 재질명 끝의 L은 Low Carbon, 즉 저탄소를 의미합니다. 탄소 함량을 낮추면 용접 열영향부에서 크롬 탄화물이 형성되면서 발생할 수 있는 입계부식 위험을 줄이는 데 유리합니다. 따라서 용접부가 많거나 높은 수준의 내식성이 필요한 배관과 탱크 제작에서는 SUS316보다 SUS316L이 선호되는 경우가 많습니다.



4. SUS304와 SUS316L의 핵심 차이

두 재질의 차이를 간단히 정리하면 다음과 같습니다.

구분	SUS304	SUS316L
계열	오스테나이트계	오스테나이트계
주요 특징	범용성과 경제성	높은 내식성과 용접부 안정성
몰리브덴	일반적으로 없음	포함
염화물 환경 내식성	상대적으로 낮음	상대적으로 우수
공식 저항성	보통	우수
용접 후 입계부식 저항	조건에 따라 관리 필요	저탄소로 상대적으로 유리
가격	상대적으로 낮음	상대적으로 높음
주요 용도	일반 배관, 탱크, 구조물	화학, 반도체, 제약, 고순도 설비

핵심은 단순합니다.

일반적인 환경과 경제성이 중요하다면 SUS304가 유리하고, 부식 위험과 염화물 노출, 화학약품, 용접부의 내식성이 중요하다면 SUS316L을 우선 검토할 수 있습니다.

다만 실제 재질 선정은 반드시 사용 유체와 온도, 농도, 압력 등 운전조건을 함께 확인해야 합니다.



5. 왜 SUS316L이 부식에 더 강할까?

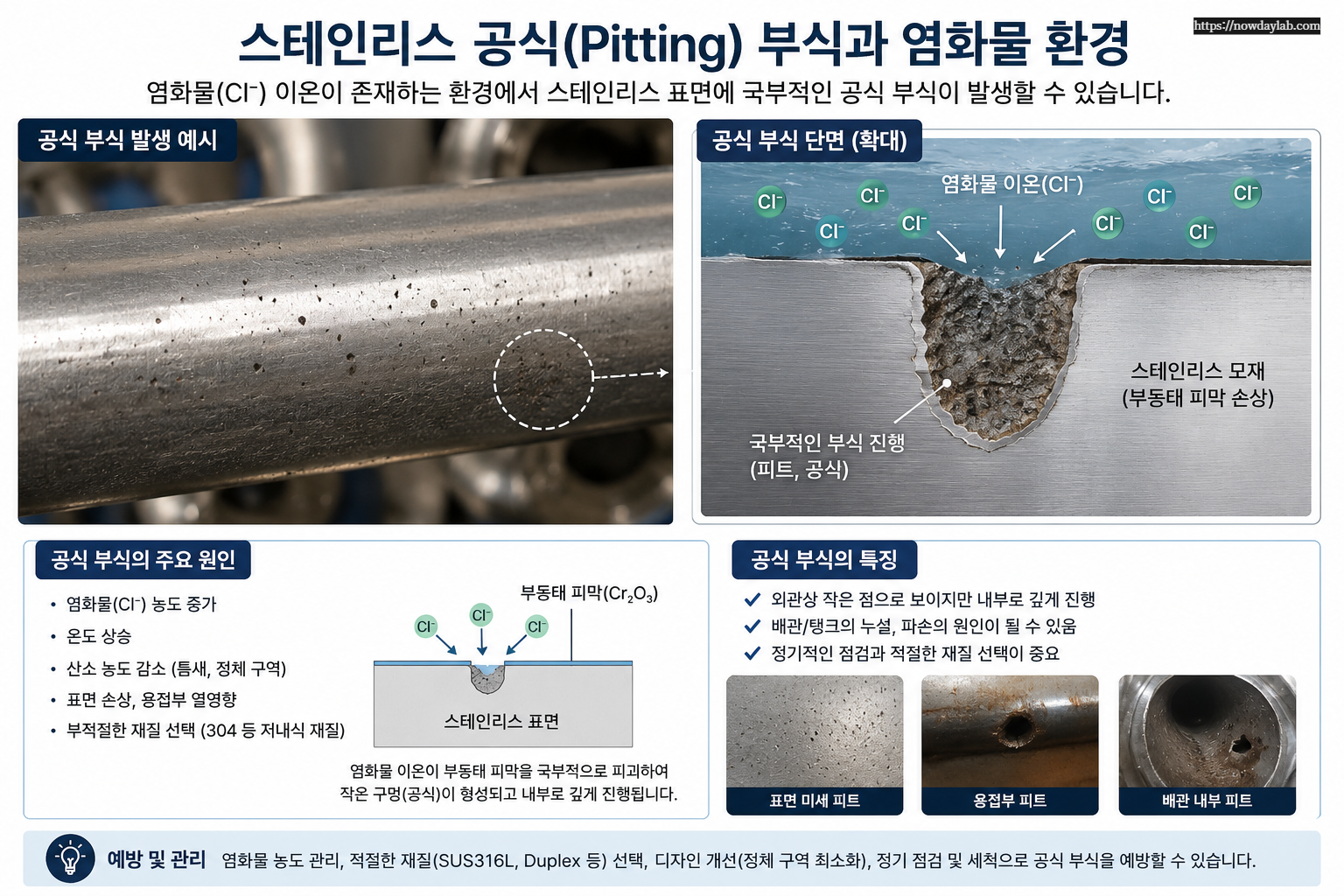

염화물 환경에서는 스테인리스 표면에 국부적인 공식이 발생할 수 있습니다.

가장 큰 이유는 몰리브덴입니다.

스테인리스강은 표면에 형성되는 부동태 피막을 통해 부식에 저항합니다. 그러나 염화물 이온은 이 보호막을 국부적으로 손상시킬 수 있습니다. 이때 발생하기 쉬운 대표적인 부식이 공식(Pitting Corrosion)입니다.

공식은 표면 전체가 균일하게 부식되는 것이 아니라 작은 점 형태의 국부 부식이 내부로 깊게 진행되는 현상입니다. 외관상으로는 작은 흔적으로 보일 수 있지만 장기간 진행되면 배관이나 탱크의 국부적인 두께 감소와 누설로 이어질 수 있습니다.

SUS316L에 포함된 몰리브덴은 이러한 염화물 환경에서 공식 저항성을 향상시키는 역할을 합니다. 이 때문에 바닷물이나 염분이 존재하는 환경, 특정 화학약품, 공정 세정액 등에 노출될 가능성이 있다면 SUS304보다 SUS316L이 유리할 수 있습니다.

그러나 SUS316L도 완전한 내식 재질은 아닙니다. 염화물 농도가 매우 높거나 온도가 상승하면 SUS316L에서도 공식이나 틈부식, 응력부식균열이 발생할 수 있습니다. 따라서 “316L이면 어떤 약품에도 안전하다” 는 식의 접근은 위험합니다.



6. SUS304, SUS304L, SUS316, SUS316L 차이

산업 현장에서는 네 가지 재질을 자주 접합니다.

SUS304와 SUS316의 가장 큰 차이는 몰리브덴 첨가 여부이며, 304L과 316L의 L은 저탄소 등급을 의미합니다.

탄소 함량이 높을 경우 용접 과정에서 특정 온도 범위에 노출되면서 크롬과 탄소가 결합해 크롬 탄화물이 형성될 수 있습니다. 이 과정에서 결정립계 주변의 크롬 농도가 낮아지면 내식성이 저하되고 입계부식 위험이 증가할 수 있습니다.

저탄소 등급인 304L과 316L은 이러한 문제를 줄이는 데 유리합니다. 따라서 용접 구조물이 많은 산업용 배관, 탱크, 압력용기에서는 L Grade가 자주 적용됩니다.

정리하면 다음과 같습니다.

• SUS304: 가장 일반적인 범용 스테인리스
• SUS304L: 304의 저탄소 등급으로 용접 구조물에 유리
• SUS316: 몰리브덴이 첨가되어 304보다 내식성이 우수
• SUS316L: 316의 저탄소 등급으로 높은 내식성과 용접성을 요구하는 설비에 널리 사용



7. SUS304를 선택하기 좋은 경우

SUS304는 모든 면에서 SUS316L보다 열등한 재질이 아닙니다. 사용 환경이 허용한다면 경제성과 범용성 측면에서 매우 효율적인 재질입니다.

대표적인 적용 환경은 다음과 같습니다.

>일반 산업용 배관 (부식성이 높지 않은 유체를 취급하는 일반 배관에서는 SUS304가 널리 사용)

>일반 저장탱크 (저장 유체와의 화학적 적합성이 확보된다면 탱크와 압력용기에도 사용)

>장비 프레임 및 구조물 (유체와 직접 접촉하지 않는 구조물이나 장비 외장재에서는 SUS304가 경제적인 선택)

>일반적인 물 관련 설비 (수질과 염화물 농도, 온도 조건이 적절한 경우 다양한 물 관련 설비에 적용)

즉, 특별히 높은 내식성이 필요하지 않다면 비용을 추가해 무조건 SUS316L을 사용할 필요는 없습니다.



8. SUS316L을 선택하기 좋은 경우

SUS316L은 재질 비용이 높더라도 부식으로 인한 설비 손실 위험을 줄이는 것이 중요한 환경에서 가치가 있습니다.

화학약품 취급설비

약품의 종류와 농도에 따라 차이가 있지만 SUS304보다 높은 내식성이 필요한 경우 316L이 우선 검토됩니다. 단, 강산이나 특정 고농도 화학약품은 316L도 적합하지 않을 수 있으므로 별도의 Chemical Compatibility 검토가 필요합니다.

반도체 공정설비

반도체 산업에서는 고순도 유체와 다양한 화학약품을 취급하기 때문에 재질 선정 기준이 매우 엄격합니다. 특히 Chemical Supply System, 고순도 배관, 필터 하우징, 탱크 등에 SUS316L이 널리 적용됩니다. 다만 모든 반도체 Chemical Line이 316L인 것은 아닙니다. 강한 부식성을 가진 약품에서는 PFA, PTFE, PVDF 등 불소수지 계열 소재가 더 적합할 수 있습니다.

제약 및 바이오 설비

제약과 바이오 산업에서는 내식성뿐 아니라 세정성과 위생성, 표면조도 관리가 중요합니다. 이 때문에 SUS316L에 전해연마(EP) 등의 표면처리를 적용하는 경우가 많습니다.

염분 노출 가능성이 높은 환경

해안지역이나 염화물 노출 가능성이 높은 환경에서는 SUS304보다 SUS316L이 유리할 수 있습니다.



9. 스테인리스 재질 선정에서 가장 중요한 것은 유체 조건이다

실무에서 흔히 발생하는 오류 중 하나가 “304보다 316L이 좋으니까 316L을 사용하면 안전하다”고 판단하는 것입니다.

재질 선정은 등급의 높고 낮음만으로 결정할 수 없습니다.

최소한 다음 조건을 확인해야 합니다.

• 사용 유체의 정확한 명칭
• 화학약품 농도
• 정상 운전온도와 최대온도
• 운전압력
• 염화물 존재 여부와 농도
• 세정액 또는 CIP 약품
• 용접 구조 여부
• 요구되는 표면조도
• 설비 수명과 유지보수 조건

특히 화학약품은 농도와 온도에 따라 부식성이 크게 달라질 수 있습니다. 상온에서는 사용할 수 있는 재질이라도 온도가 상승하면 부식 속도가 급격히 증가할 수 있습니다.

따라서 Chemical Compatibility 자료를 확인할 때도 단순히 유체명만 보는 것이 아니라 농도와 온도 조건을 함께 확인해야 합니다.

10. 반도체·화학 설비에서는 왜 316L이 많이 사용될까?

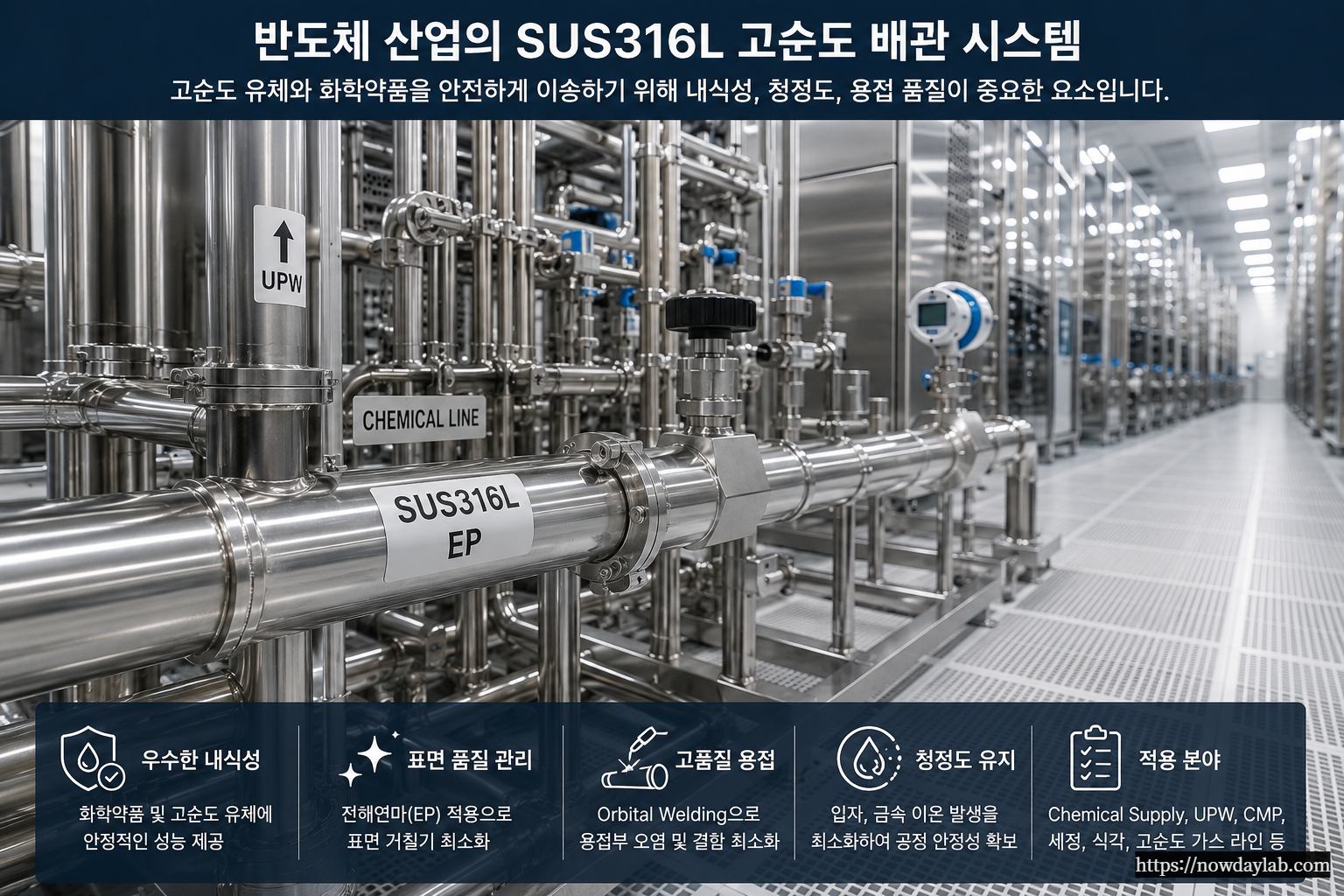

반도체 및 고순도 공정에서는 재질뿐 아니라 표면처리와 용접 품질도 중요합니다.

반도체와 화학 산업은 일반 제조설비보다 유체 순도와 오염 관리 기준이 엄격합니다. 배관이나 탱크에서 발생하는 미세한 부식도 금속 이온 오염이나 파티클 발생의 원인이 될 수 있습니다. 특히 반도체 공정에서는 미량의 오염도 제품 수율에 영향을 줄 수 있기 때문에 접액부 재질과 표면상태가 중요합니다.

이 때문에 SUS316L과 함께 다음과 같은 조건이 적용되기도 합니다.

• BA 또는 EP 표면처리
• 낮은 표면조도 요구
• Orbital Welding 적용
• 고순도 세정 및 포장
• Dead Leg 최소화
• 용접부 Passivation 관리

즉, 반도체 설비에서는 단순히 “316L이라는 재질”만 중요한 것이 아니라 표면처리, 용접, 세정, 배관 설계까지 하나의 시스템으로 관리해야 합니다.



11. SUS316L이면 자석에 붙지 않을까?

304와 316L은 대표적인 오스테나이트계 스테인리스강이기 때문에 일반적으로 자성이 매우 낮거나 거의 없는 것으로 알려져 있습니다. 하지만 실제 제품에서는 가공이나 냉간변형 과정에서 조직 일부가 변화하면서 약한 자성을 띨 수 있습니다.

따라서 자석에 붙는다는 이유만으로 SUS304나 SUS316L이 아니라고 단정해서는 안 됩니다. 정확한 재질 확인이 필요한 경우에는 재질성적서(MTC/MTR), PMI 분석 등의 방법을 활용하는 것이 적절합니다.

12. SUS304와 SUS316L은 육안으로 구분할 수 있을까?

일반적으로 육안만으로 정확하게 구분하기는 어렵습니다. 두 재질 모두 외관상 매우 유사한 은색 금속 표면을 가지고 있기 때문입니다.

산업 현장에서는 다음과 같은 방법으로 재질을 확인할 수 있습니다.

• Material Test Certificate 확인
• PMI 장비를 이용한 성분 분석
• XRF 분석
• 재질 식별용 화학 테스트

특히 프로젝트 납품품이나 압력용기, 고순도 배관처럼 재질 추적성이 중요한 경우에는 단순 육안 확인이 아니라 문서와 분석을 통한 Material Traceability가 중요합니다.

13. 가격만 보고 SUS304를 선택하면 안 되는 이유

초기 제작비만 보면 SUS304가 유리한 경우가 많습니다. 그러나 부식 환경에서 잘못 적용하면 장기적인 비용은 오히려 커질 수 있습니다.

예를 들어 다음과 같은 비용이 발생할 수 있습니다.

• 배관 누설에 따른 생산중단
• 탱크 또는 하우징 교체
• 화학약품 누출
• 제품 오염
• 유지보수 비용 증가
• 반도체 및 제약 공정의 품질 문제

따라서 재질 선정은 단순한 원자재 가격 비교가 아니라 설비의 전체 수명주기 비용을 기준으로 판단해야 합니다. 반대로 부식 위험이 낮은 환경에서 필요 이상으로 316L을 적용하면 초기 투자비만 증가할 수 있습니다. 결국 가장 좋은 재질은 가장 비싼 재질이 아니라 실제 운전조건에 적합한 재질입니다.

14. SUS304 vs SUS316L 선정 기준 요약

실무적으로는 다음과 같이 접근할 수 있습니다.

>일반적인 환경에서 사용하고 경제성이 중요하다면 SUS304를 우선 검토합니다.

>염화물 노출 가능성이 있거나 상대적으로 높은 내식성이 필요하다면 SUS316L을 검토합니다.

>용접 구조물에서는 304L 또는 316L과 같은 저탄소 등급의 필요성을 확인합니다.

>화학약품을 사용하는 경우에는 반드시 유체명, 농도, 온도를 기준으로 Chemical Compatibility를 확인해야 합니다.

>반도체, 제약, 바이오와 같은 고순도 공정에서는 재질뿐 아니라 표면조도, EP, Passivation, 용접 및 세정 조건까지 함께 검토해야 합니다.

>강한 부식성 화학약품에서는 SUS316L보다 PFA, PTFE, PVDF 또는 고내식 합금이 적합할 가능성도 있습니다.

<FAQ>

1. SUS316L이 SUS304보다 무조건 좋은 재질인가요?

내식성 측면에서는 일반적으로 316L이 우수하지만 모든 환경에서 316L이 필요한 것은 아닙니다. 일반적인 사용환경에서는 SUS304가 비용 대비 효율적인 선택일 수 있습니다.

2. SUS304와 SUS316L의 가장 큰 차이는 무엇인가요?

대표적인 차이는 몰리브덴 첨가 여부입니다. SUS316L은 몰리브덴을 포함해 특히 염화물 환경에서 공식과 틈부식에 대한 저항성이 향상됩니다.

3. SUS316과 SUS316L의 차이는 무엇인가요?

L은 Low Carbon을 의미합니다. SUS316L은 탄소 함량을 낮춰 용접 열영향부에서 발생할 수 있는 입계부식 위험을 줄이는 데 유리합니다.

4. SUS316L은 바닷물에서도 부식되지 않나요?

아닙니다. 316L은 304보다 염화물 환경에 강하지만 고농도 염화물이나 높은 온도에서는 공식과 틈부식이 발생할 수 있습니다. 해수 환경에서는 운전조건에 따라 Duplex Stainless Steel이나 더 높은 등급의 내식재가 필요할 수 있습니다.

5. 반도체 설비에는 모두 SUS316L을 사용하나요?

아닙니다. 유체와 공정에 따라 다릅니다. 고순도 가스 및 일부 유체 시스템에는 316L이 널리 사용되지만 강한 부식성을 가진 Chemical Line에서는 PFA, PTFE, PVDF 등의 비금속 재질이 사용될 수 있습니다.

요약

SUS304와 SUS316L은 산업 현장에서 가장 널리 사용되는 스테인리스 재질이지만 적용 환경에는 분명한 차이가 있습니다. SUS304는 범용성과 경제성이 뛰어나 일반 배관과 탱크, 구조물 등에 폭넓게 사용할 수 있습니다. 반면 SUS316L은 몰리브덴 첨가와 낮은 탄소 함량을 통해 높은 내식성이 요구되는 환경과 용접 구조물에 유리하며 반도체, 화학, 제약, 바이오 산업에서 중요한 재질로 사용됩니다.

다만 재질명만 보고 적합성을 판단해서는 안 됩니다.

실제 설비에서는 사용 유체, 농도, 온도, 압력, 염화물 농도, 세정조건, 용접 및 표면처리 조건까지 종합적으로 검토해야 합니다. 결국 SUS304와 SUS316L 중 어떤 재질을 선택할 것인지는 “어느 재질이 더 좋은가”가 아니라 “어떤 운전조건에서 사용할 것인가”를 기준으로 판단하는 것이 가장 중요합니다.
