볼트 나사산 규격 정리 – Metric, UNC, UNF, BSW 차이와 기준

볼트 나사산 규격은 단순히 “맞는지 안 맞는지”의 문제가 아니라, 체결력, 작업 편의성, 유지보수성, 현장 호환성까지 좌우하는 중요한 기준이다. Metric, UNC, UNF, BSW는 모두 외형이 비슷해 보여도 피치와 인치·미터 기준이 다르기 때문에, 규격을 잘못 선택하면 체결 불량, 나사산 손상, 누설, 분해 불량으로 이어질 수 있다. 이 글에서는 각 규격의 차이와 실제 선택 기준을 실무 관점에서 정리한다.

---

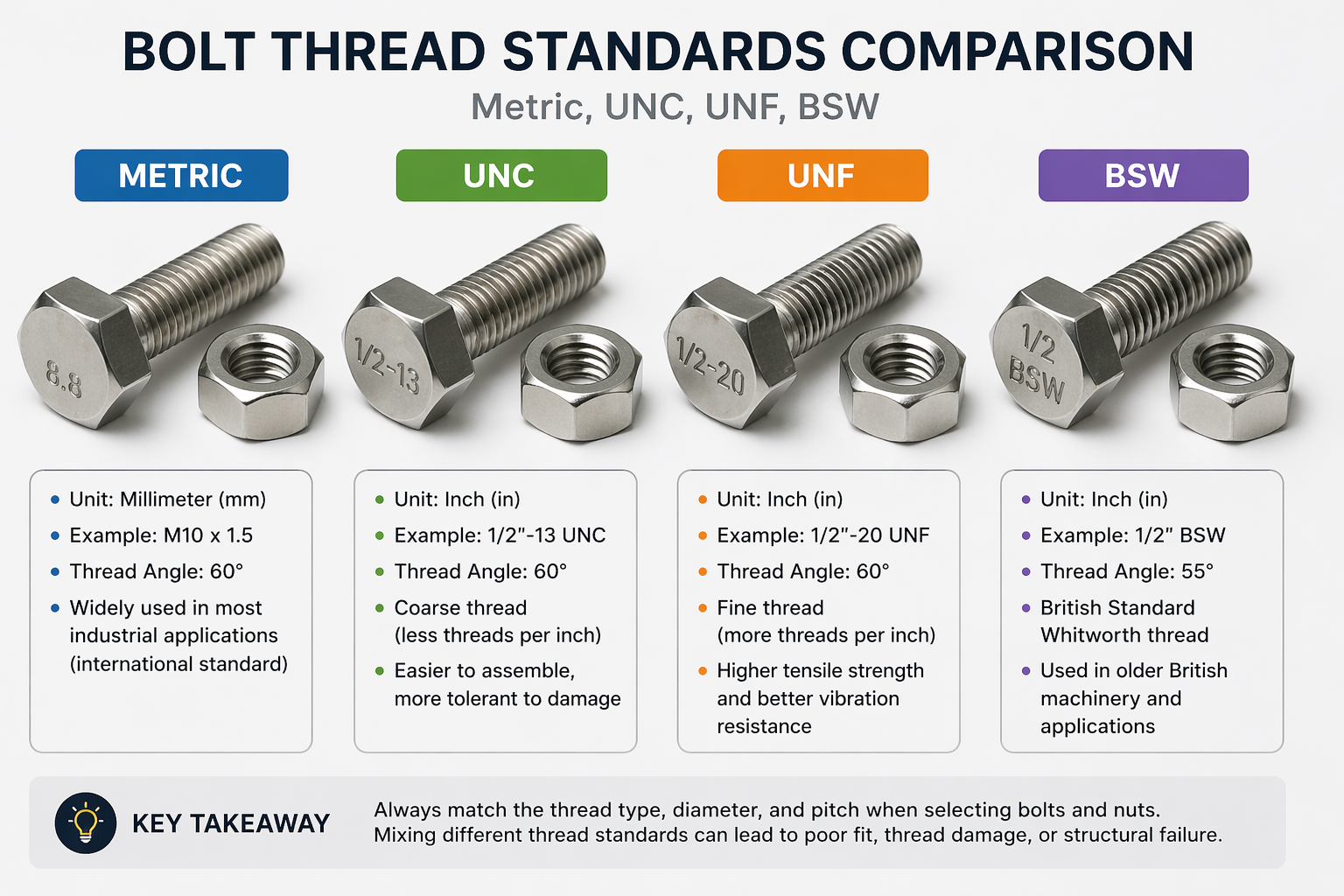

Metric, UNC, UNF, BSW는 외형이 비슷해 보여도 피치와 기준이 달라 호환 여부를 반드시 확인해야 한다.

1. 볼트 나사산 규격을 왜 알아야 하나

볼트는 겉보기에는 단순한 체결 부품처럼 보이지만, 실제 현장에서는 규격 하나를 잘못 선택하는 것만으로도 큰 문제가 생긴다. 특히 배관, 장비 프레임, 플랜트, 기계 조립, 유지보수 작업에서는 “같아 보이는데 안 맞는” 상황이 자주 발생한다.

가장 흔한 실수는 다음과 같다.

• 미터나사와 인치나사를 혼동하는 경우
• 외경은 비슷하지만 피치가 다른 경우
• 너트는 맞는 것 같아 보여도 실제 체결 강도가 부족한 경우
• 기존 설비에 있던 볼트를 임의로 대체했다가 나사산이 손상되는 경우

즉, 볼트 규격은 단순한 치수 정보가 아니라, 현장의 안전과 작업 효율을 좌우하는 기준이다.

---

2. Metric, UNC, UNF, BSW 기본 개념

2-1. Metric 나사

Metric은 국제적으로 가장 널리 쓰이는 미터법 나사다.
볼트 외경과 피치를 밀리미터(mm) 단위로 표기한다.

예를 들면 다음과 같다.

• M6 × 1.0
• M8 × 1.25
• M10 × 1.5

여기서 M6은 외경이 약 6mm라는 뜻이고, 1.0은 피치 1.0mm를 의미한다.
국내 산업 현장에서는 가장 많이 접하는 규격이며, 일반 기계, 배관, 설비, 구조물 대부분이 Metric 기준이다.

2-2. UNC 나사

UNC는 Unified National Coarse의 약자다.
미국식 인치 나사 중에서도 굵은 피치 계열이다.

예를 들면 다음과 같다.

• 1/4"-20 UNC
• 3/8"-16 UNC
• 1/2"-13 UNC

여기서 앞의 숫자는 인치 기준 외경, 뒤의 숫자는 1인치당 산의 개수를 뜻한다.
UNC는 비교적 조립이 쉽고, 현장 작업성이 좋으며, 나사산이 거칠어 오염이나 약간의 손상에도 상대적으로 견디기 쉬운 편이다.

2-3. UNF 나사

UNF는 Unified National Fine의 약자다.
UNC보다 더 가는 피치를 가진 인치 나사다.

예를 들면 다음과 같다.

• 1/4"-28 UNF
• 3/8"-24 UNF
• 1/2"-20 UNF

UNC보다 피치가 촘촘해서 미세 조절이 가능하고, 체결 정밀도가 필요한 곳에 많이 쓰인다. 다만 조립성이 떨어질 수 있고, 오염이나 손상에 더 민감하다.

2-4. BSW 나사

BSW는 British Standard Whitworth의 약자다.
영국식 규격의 전통적인 인치 나사로, 현재는 예전 장비나 일부 특수 설비에서 주로 보인다.

BSW는 인치 규격이면서도 나사산 형상과 피치 체계가 UNC/UNF와 다르다.
겉보기에는 비슷해도 실제 호환되지 않는 경우가 많아 주의가 필요하다.

---

3. Metric, UNC, UNF, BSW 차이 한눈에 보기

Metric

• 기준: 미터법
• 표기: M6 × 1.0
• 장점: 국내 사용 가장 많음, 호환성 높음
• 사용처: 일반 기계, 배관, 설비, 구조물

UNC

• 기준: 인치법
• 표기: 1/4"-20 UNC
• 장점: 조립 쉬움, 범용성 좋음
• 사용처: 미국 장비, 일반 체결부, 유지보수 부위

UNF

• 기준: 인치법
• 표기: 1/4"-28 UNF
• 장점: 정밀 체결 가능
• 사용처: 정밀 기계, 진동 관리가 필요한 부위, 얇은 부재 체결

BSW

• 기준: 영국식 인치 나사
• 표기: 1/4 BSW
• 장점: 구형 장비와 호환
• 사용처: 구형 설비, 영국계 장비, 레거시 장치

핵심은 이거다.
외경이 비슷하다고 절대 같은 나사가 아니다.
특히 Metric과 인치 규격은 혼동하기 쉽지만 서로 대체하면 안 된다.

---

4. 실무에서 가장 많이 헷갈리는 포인트

4-1. 외경이 비슷하다고 맞는 것이 아니다

예를 들어 M6 볼트와 1/4인치 볼트는 겉으로 보면 비슷해 보일 수 있다.
하지만 실제로는 나사산 간격과 규격 체계가 다르기 때문에 서로 호환되지 않는다.

잘못 체결하면 처음엔 들어가는 것처럼 보여도, 몇 바퀴 지나지 않아 뻑뻑해지고 결국 나사산이 망가질 수 있다.

4-2. 피치가 다르면 바로 문제가 생긴다

같은 외경이라도 피치가 다르면 체결이 되지 않는다.
Metric에서는 피치를 mm로 보지만, 인치 나사는 1인치당 산 수로 표현하므로 감각이 완전히 다르다.

예를 들어 3/8"-16 UNC와 3/8"-24 UNF는 외경은 같지만 피치가 완전히 다르다.
현장에서 육안만 보고 판단하면 실수하기 쉽다.

4-3. 인치 나사끼리도 서로 다르다

UNC, UNF, BSW는 모두 인치계열처럼 보여도 실제 규격이 다르다.
특히 오래된 장비에서 BSW가 사용된 경우, 일반 UNC 너트로 대체하려고 하면 맞지 않는 경우가 있다.

4-4. 나사산 손상은 생각보다 흔하다

무리하게 체결하거나 잘못된 규격을 억지로 끼우면 볼트보다 너트가 먼저 상할 수 있고, 반대로 내부 나사산이 망가질 수도 있다.
현장에서 “조금 뻑뻑하지만 들어간다”는 느낌이 들면 이미 문제일 가능성이 높다.

---

5. 어떤 규격을 써야 하나

5-1. 국내 일반 설비는 Metric이 기본

한국 현장에서는 대부분 Metric이 기본이다.
기계, 프레임, 브라켓, 배관 지지대, 일반 구조물은 특별한 이유가 없으면 Metric을 우선 검토하는 것이 가장 무난하다.

5-2. 미국 장비는 UNC/UNF 확인이 필요

미국산 장비나 미국 규격 부품이 들어가면 인치 나사를 많이 쓴다.
이 경우 무조건 Metric으로 바꾸는 것이 아니라, 기존 장비의 원규격을 먼저 확인해야 한다.

특히 교체 부품, 보수용 볼트, 체결 플레이트는 기존 설계와 동일한 규격을 유지하는 것이 안전하다.

5-3. 정밀 체결은 UNF가 유리할 수 있다

진동이 많고 미세한 체결 조정이 중요한 부위에서는 UNF가 사용되는 경우가 있다.
나사산이 촘촘해 체결량 조절이 세밀하고, 특정 조건에서는 체결 상태를 더 정교하게 맞출 수 있다.

다만 작업성과 유지보수성이 떨어질 수 있으므로 무조건 좋은 것은 아니다.

5-4. 구형 장비는 BSW 확인 필수

오래된 설비나 해외 중고 장비에서는 BSW가 들어 있는 경우가 있다.
이럴 때는 외경만 맞춰서 대체하지 말고, 실제 피치와 나사산 형태까지 반드시 확인해야 한다.

---

6. 현장에서 바로 쓰는 선택 기준

볼트 나사산 규격은 다음 순서로 판단하면 된다.

1) 기존 설비의 원규격 확인

가장 먼저 해야 할 일은 설계도면, 자재명세서, 기존 부품 표기 확인이다.
현장에서는 감으로 판단하지 말고, 반드시 원규격을 먼저 본다.

2) 미터법인지 인치법인지 구분

Metric인지 UNC/UNF/BSW인지부터 구분해야 한다.
이 단계에서 잘못 판단하면 이후 모든 선택이 틀어진다.

3) 피치와 길이 확인

외경만 맞는다고 끝이 아니다.
피치, 체결 깊이, 유효 나사 길이를 같이 봐야 한다.

4) 사용 환경 고려

진동이 많은지, 분해 조립이 자주 있는지, 오염 환경인지, 정밀 조정이 필요한지에 따라 규격 선택이 달라질 수 있다.

5) 유지보수 편의성 확인

나중에 교체가 쉬운 규격인지도 중요하다.
아무리 성능이 좋아도 현장에서 구하기 어려우면 오히려 불편하다.

---

7. 실무에서 자주 나오는 대표 예시

예시 1. 일반 설비 프레임

대부분 Metric 사용.
볼트 수급이 쉽고 작업자도 익숙하다.

예시 2. 미국산 펌프나 모터 베이스

UNC 또는 UNF가 들어갈 수 있다.
특히 장비 본체와 체결부는 원규격을 유지하는 것이 중요하다.

예시 3. 정밀 기계 체결부

UNF가 쓰이는 경우가 많다.
미세 조정이 필요하고, 흔들림 관리가 중요한 부위에서 활용된다.

예시 4. 구형 수입 장비

BSW 가능성 확인 필요.
겉보기로는 비슷해도 호환되지 않을 수 있다.

---

8. 잘못 선택했을 때 생기는 문제

볼트 나사산 규격을 잘못 선택하면 단순히 “안 맞는다” 수준에서 끝나지 않는다.

• 나사산 마모
• 체결 불량
• 진동에 의한 풀림
• 부품 파손
• 유지보수 시간 증가
• 재작업 발생
• 누설이나 안전 문제로 이어질 가능성

특히 배관, 압력용기, 설비 체결부는 체결 불량이 곧 성능 저하나 안전 문제로 이어질 수 있으므로 더 조심해야 한다.

---

9. 현장 실무자가 기억해야 할 한 가지

볼트 나사산 규격은 “대충 맞아 보이면 쓰는 것”이 아니다.
반드시 규격 체계 자체를 확인해야 한다.

정리하면 다음과 같다.

• 국내 일반 설비는 Metric이 기본
• 미국 장비는 UNC/UNF 확인
• 정밀 체결은 UNF 검토
• 구형 장비는 BSW 여부 확인
• 외경만 보고 판단하면 실수하기 쉽다

즉, 볼트는 단순 소모품이 아니라 설비 신뢰성과 직결되는 부품이다.

---

마무리

Metric, UNC, UNF, BSW는 모두 볼트 나사산 규격이지만, 기준 체계와 피치가 다르기 때문에 절대 같은 것으로 보면 안 된다.
특히 현장에서는 “겉보기 비슷함”이 가장 위험하다. 실제로는 한 글자 차이, 피치 차이, 인치와 미터 차이만으로도 체결 불량이 생긴다.

실무에서는 규격을 외우는 것보다,
“이 장비가 어떤 기준으로 설계되었는지 먼저 확인하는 습관”이 더 중요하다.
이 원칙만 지켜도 불필요한 재작업과 나사산 파손을 상당히 줄일 수 있다.
