O-ring 규격 #222 #226 #334 뜻은 무엇인가? – 필터 하우징 실무자가 자주 보는 번호 정리

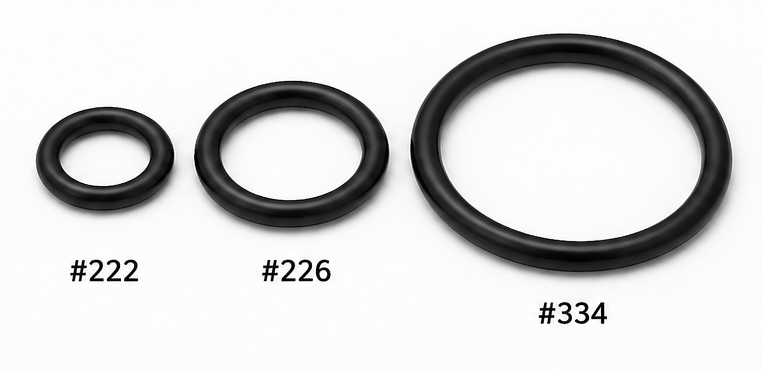

오링의 대표적인 코드 3개

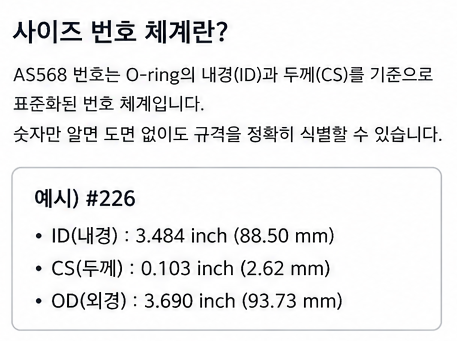

O-ring 규격에서 #222, #226, #334 같은 숫자는 임의 코드가 아니라,
AS568(미국 표준 O-ring Size Chart) 계열에서 사용하는 사이즈 번호 체계다.

국제 표준이다.

즉 숫자마다:

• 내경(ID)
• 두께(Cross Section)
• 외경(OD)

이 다르며, 하우징·필터·배관 장비에 맞춰 사용된다.

현장에서는 특히 필터 하우징, 카트리지 엔드캡, 밸브 씰링 부위에서 자주 등장한다.

---

1. 왜 숫자로 부르나

O-ring은 치수를 매번 말하기보다 번호로 부르면 빠르다.

예:

• #222 주세요
• #226 Viton으로 가능합니까?
• #334 EPDM 재고 있나요?

이렇게 번호만 말해도 규격 전달이 가능하다.

즉 산업 현장에서는 공용 언어처럼 쓰인다.

---

2. #222 / #226 / #334 자주 쓰는 이유

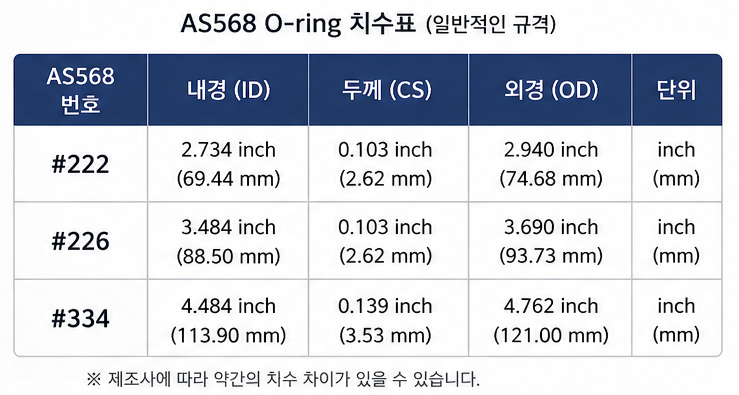

필터 하우징과 카트리지 산업에서 매우 흔한 규격이다.

필터 하우징과 카트리지 산업에서 매우 흔한 규격이다.

번호	특징	자주 쓰는 곳
#222	소형~중형 씰링	Chemical, 정밀화학, 일반적인
#226	더 큰 직경	고압, 양산
#334	하우징 커버, 대형 씰링	Display, DIW

실제 제조사마다 적용 위치는 다를 수 있으므로 장비 도면 확인이 우선이다.

---

3. #code 다음은 소재

같은 #226이라도 소재가 다르면 성능이 완전히 달라진다.

소재	특징
EPDM	물, 스팀 계열 강점
Viton(FKM)	오일, 화학약품, 고온 대응
FFKM	최고급 내화학성
Silicone	저온, 식품/의료 일부

즉 규격 번호 + 소재 + 경도까지 봐야 한다.

---

4. 실무에서 자주 하는 실수

번호만 보고 주문

#226인데 EPDM인지 FKM인지 안 물어봄.

오래된 O-ring 재사용

경화, 압축 영구변형으로 누설 발생 가능.

치수 측정 없이 육안 판단

비슷해 보여도 미세하게 다르면 누설 난다.

케미컬 라인에 부적합 소재 사용

규격 맞아도 화학적 팽윤 발생 가능.

---

5. 필터 하우징에서 왜 중요하냐

하우징은 내부 압력과 케미컬을 견뎌야 하므로
O-ring 하나가 전체 씰링 성능을 좌우한다.

특히:

• 카트리지 삽입부
• Bowl 체결부
• Cover 씰링부

여기서 누설 나면 장비 정지로 이어질 수 있다.

---

6. 문의 받을(할)때 확인할 항목

항목	예시
규격 번호	#222, #226
소재	EPDM, Viton
사용 유체	DIW, Acid, Solvent
온도	25℃, 80℃
수량	10EA
장비 모델	하우징 모델명

---

7. 마무리

#222, #226, #334는 O-ring 크기 코드이며, 숫자만 맞추지 말고 소재까지 맞춰야 한다.

산업 현장에서 자주 말하는 #222, #226, #334는 O-ring 사이즈 번호다.
특히 필터 하우징, 밸브, 카트리지 체결부에서 많이 사용된다.

하지만 실제 구매와 교체에서는 번호만 보는 것이 아니라:

• 소재
• 온도
• 유체
• 압력
• 경도

까지 함께 검토해야 문제를 줄일 수 있다.
