핵심 요약:
플랜지는 배관, 밸브, 펌프 등 산업 설비를 연결하는 핵심 부품입니다. KS·JIS·ANSI/DIN 규격은 국가별·산업별로 차이가 있으며, 설계 단계에서 올바른 규격을 선택하지 않으면 시공 오류·비용 증가가 발생할 수 있습니다. 이 가이드는 각 규격의 특징과 차이, 선택 기준을 실무 관점에서 정리했습니다.

플랜지 규격 비교 – KS·JIS·ANSI·DIN 표준

1. 플랜지 규격이 중요한 이유

플랜지(Flange)는 배관과 설비를 연결하는 기계요소로, 볼트·가스켓과 함께 조립되어 유체 누설을 방지합니다. 프로젝트 설계·조달 단계에서 플랜지 규격이 잘못 지정되면 시공 불량, 가공비 증가, 납기 지연이 발생할 수 있습니다. 따라서 설계자는 발주처 표준과 현장 조건에 맞는 규격을 정확히 선택해야 합니다.

2. 주요 플랜지 규격 상세 설명

• KS (Korean Standard) – 한국산업규격, 주로 국내 플랜트·화학·발전 산업에서 사용. 압력 등급: 5K, 10K, 16K
• JIS (Japanese Industrial Standard) – 일본 규격, 아시아권 일부에서도 사용. 압력 등급: 5K, 10K, 16K
• ANSI/ASME – 미국 규격(B16.5/B16.47), 글로벌 표준. 압력 등급: Class 150, 300, 600, 900, 1500
• DIN – 독일 규격(EN 1092-1 포함), 유럽 표준. 압력 등급: PN6, PN10, PN16, PN25, PN40

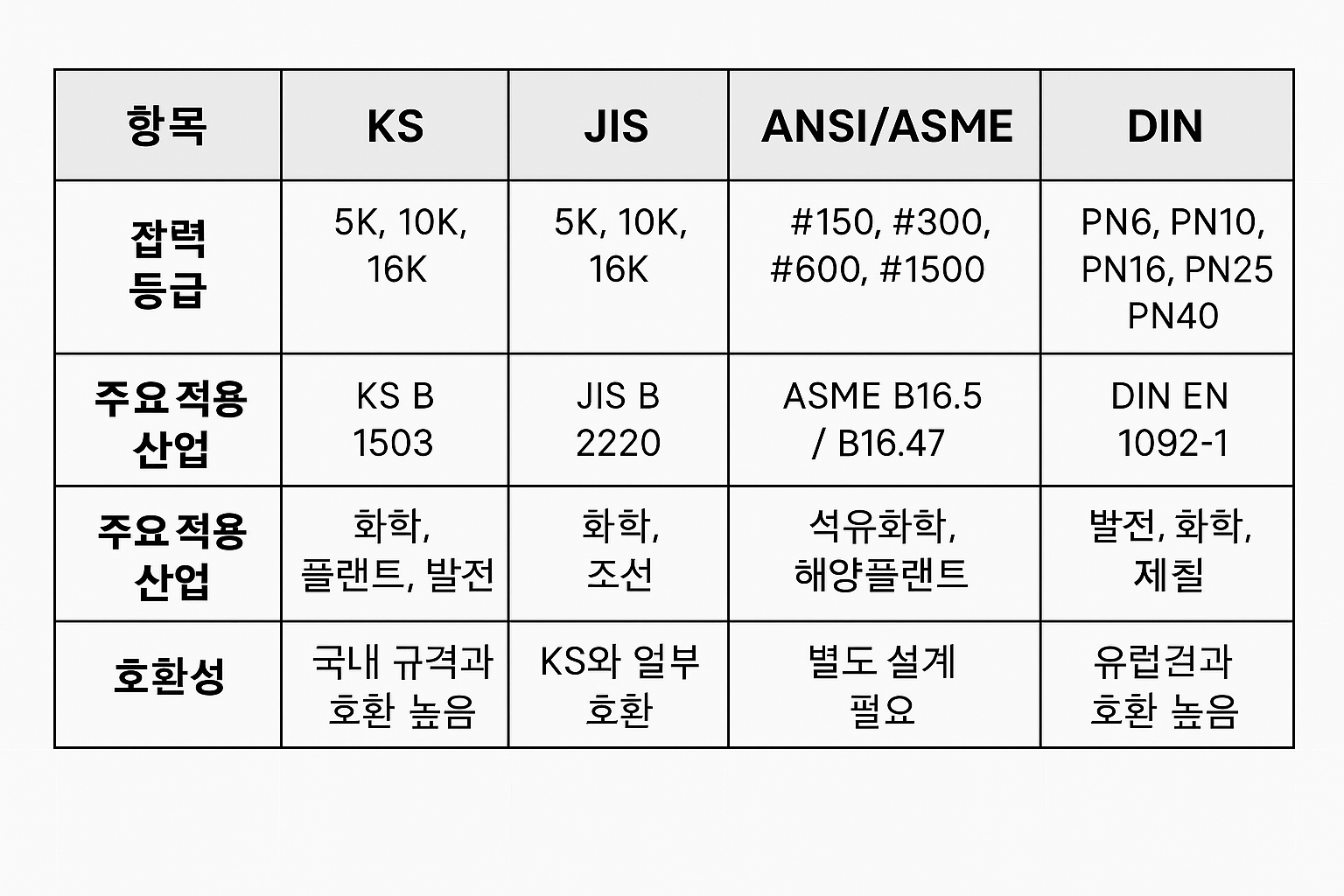

3. 규격별 비교표

항목	KS	JIS	ANSI/ASME	DIN
압력 등급	5K, 10K, 16K	5K, 10K, 16K	150#, 300#, 600#, 900#, 1500#	PN6, PN10, PN16, PN25, PN40
치수 기준	KS B 1503	JIS B 2220	ASME B16.5 / B16.47	DIN EN 1092-1
주요 적용 산업	화학, 플랜트, 발전	화학, 조선	석유화학, 해양플랜트	발전, 화학, 제철
호환성	국내 규격과 호환 높음	KS와 일부 호환	별도 설계 필요	유럽권과 호환 높음

4. 규격별 도면·치수 예시

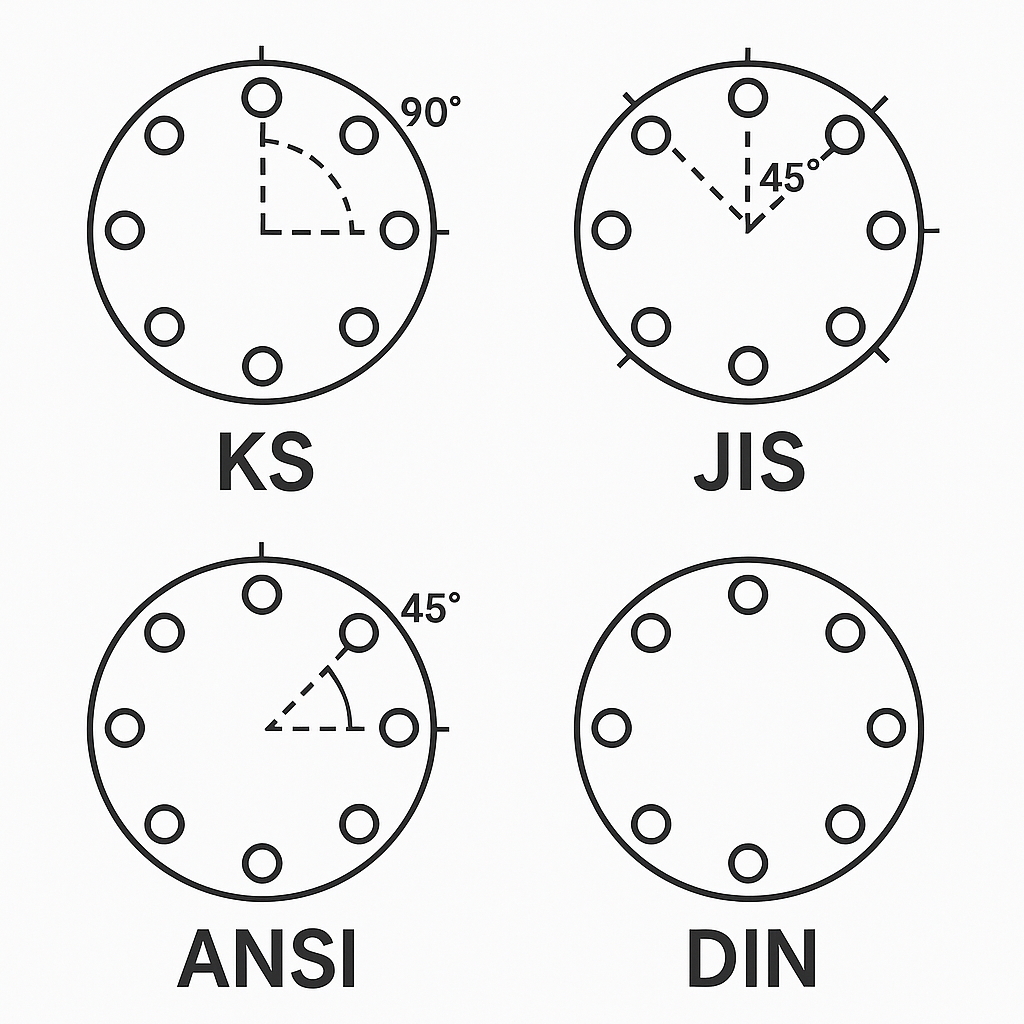

플랜지 볼트 패턴 비교 KS JIS ANSI DIN

아래 예시는 같은 압력 등급에서 KS 10K와 ANSI Class 150의 치수 차이를 보여줍니다.

• KS 10K DN100 – 볼트 홀 수: 8, 직경: 19mm
• ANSI 150 DN100 – 볼트 홀 수: 8, 직경: 19mm (일부 치수 동일하나 두께·외경 다름)

→ 동일 DN이라도 외경, 두께, 볼트 패턴 차이가 발생하므로, 규격 혼용 시 가공이 필요합니다.

5. 규격 선택 시 고려 사항

1. 발주처 요구 사양 – 사양서·도면에서 규격 지정 여부 확인
2. 설비 운전 조건 – 압력·온도 범위, 유체 특성
3. 부품 수급성 – 현지 조달 가능 여부, 리드타임
4. 호환성 – 기존 설비 및 배관 규격과의 호환 여부

6. 실무 적용 사례

• 국내 석유화학 플랜트 – KS/JIS 혼용, 부품 조달 용이
• 중동 수출 플랜트 – ANSI Class 150~600 적용
• 유럽 발전소 프로젝트 – DIN PN16~PN40 적용

7. 결론

플랜지 규격 선택은 단순 부품 선택이 아니라 프로젝트 성공에 직결됩니다. 설계자는 규격별 특징과 호환성을 이해하고, 프로젝트 요구 사항에 맞춰 올바른 규격을 채택해야 합니다.

플랜지 규격 비교 KS JIS ANSI DIN

---
