플랜트, 기계, 배관, 압력용기 설계에서 가장 기본이 되는 부품이 바로 볼트와 너트입니다. 하지만 규격 체계가 다양해 현장에서 혼란이 많습니다. Metric, UNC, UNF, BSW 규격은 나사산 형식·피치·호환성에서 차이를 보이므로, 정확히 구분하고 적용해야 오차 없는 설계와 조립이 가능합니다. 이번 글에서는 대표 규격별 특징과 규격표를 정리합니다.

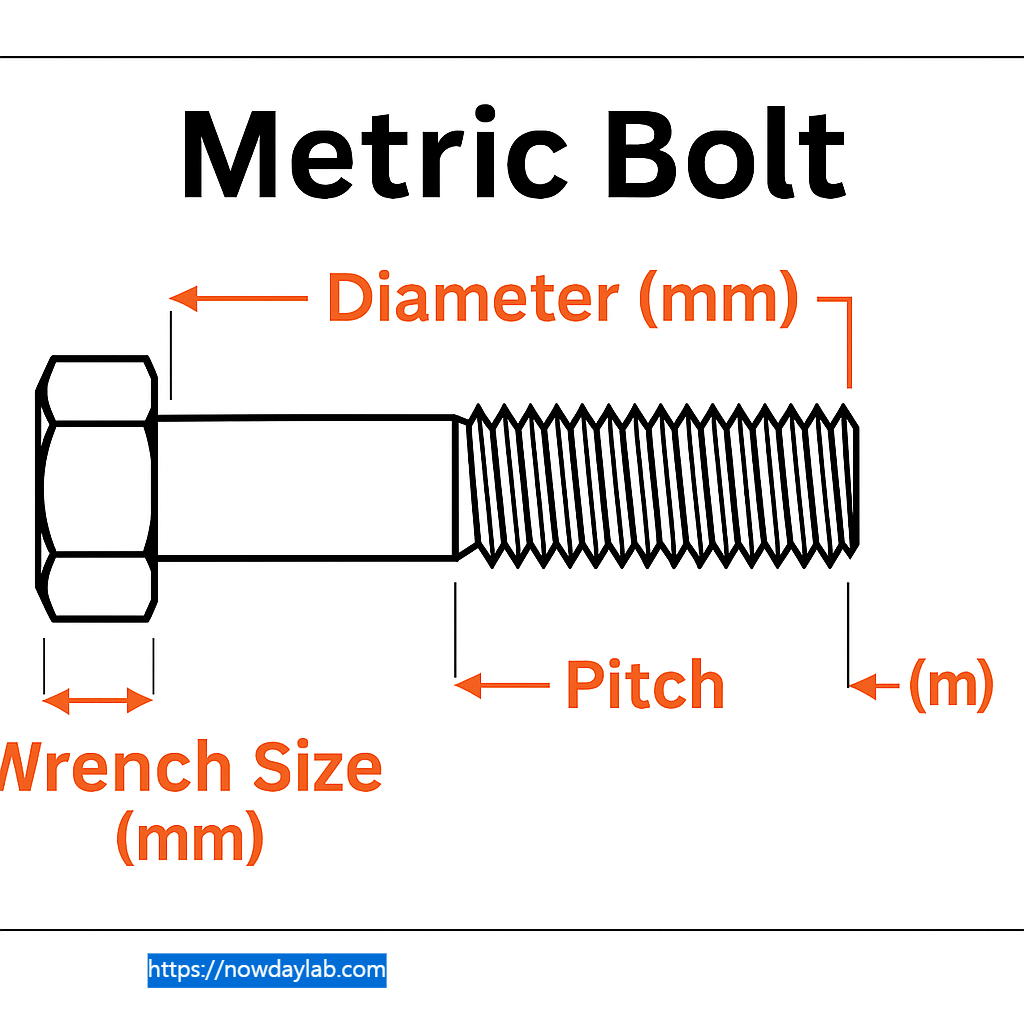

1. Metric Thread (ISO Metric Bolt)
- 특징: mm 단위, 나사산 각도 60°
- 표기 예시: M10 × 1.5 (직경 10mm, 피치 1.5mm)
- 장점: 국제 표준, 범용성 높음
- 주 용도: 전세계 산업 전반
| 규격 | 직경 (mm) | 피치 (mm) | 렌치 사이즈 (mm) |
| M6 | 6 | 1.0 | 10 |
| M8 | 8 | 1.25 | 13 |
| M10 | 10 | 1.5 | 17 |
| M12 | 12 | 1.75 | 19 |
| M16 | 16 | 2.0 | 24 |
| M20 | 20 | 2.5 | 30 |
| M24 | 24 | 3.0 | 36 |
| M30 | 30 | 3.5 | 46 |
| M36 | 36 | 4.0 | 55 |
| M42 | 42 | 4.5 | 65 |
| M48 | 48 | 5.0 | 75 |
| M56 | 56 | 5.5 | 85 |
| M64 | 64 | 6.0 | 95 |

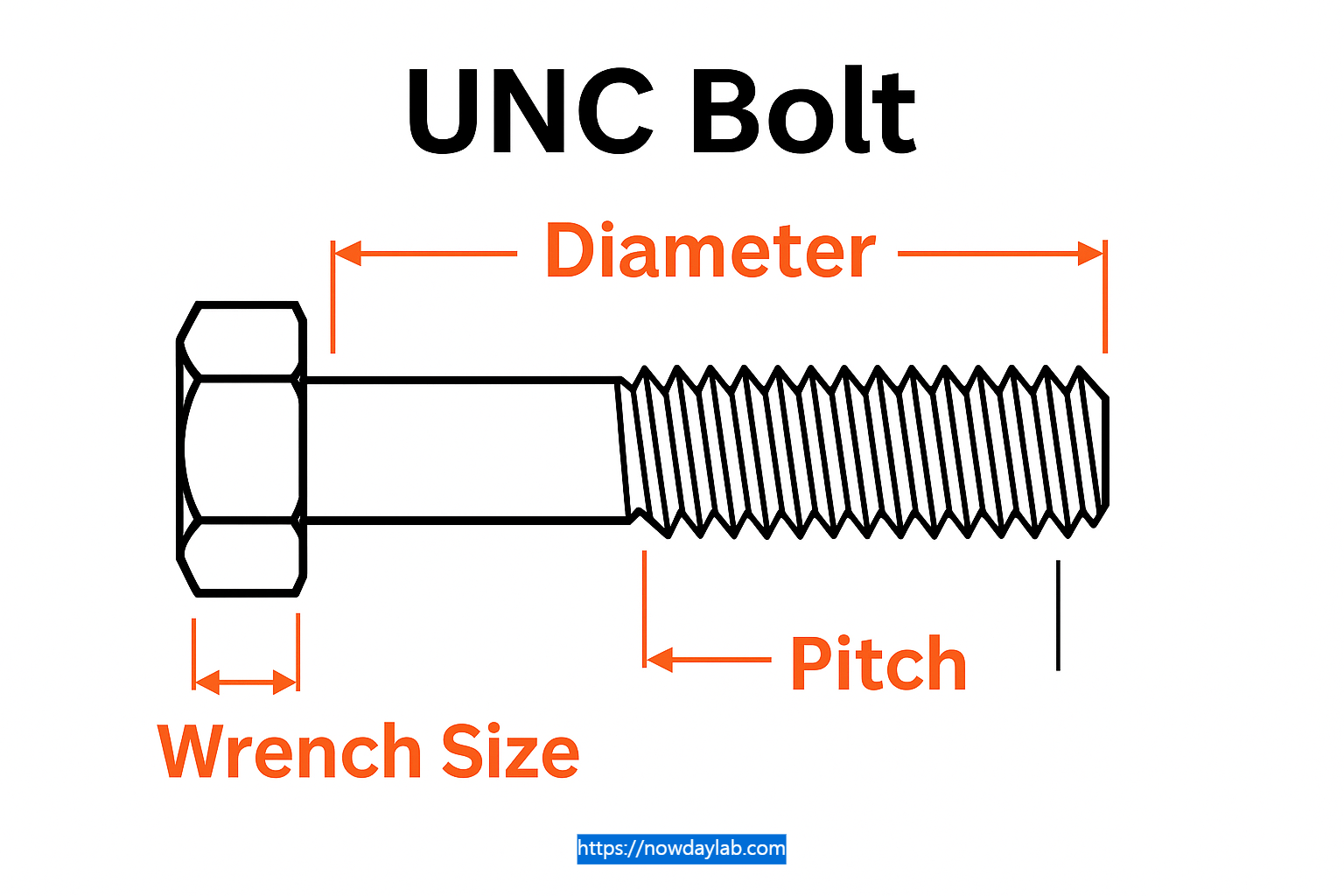

2. UNC (Unified National Coarse)
- 특징: 인치 단위, 거친 나사산, 각도 60°
- 표기 예시: 1/2″-13 UNC (직경 1/2인치, 13TPI)
- 장점: 강도 우수, 체결력 큼
- 주 용도: 미국계 설비, 기계 구조물
| 규격 | 직경 (inch) | TPI | 렌치 사이즈 (inch) |
| 1/4″-20 | 0.25 | 20 | 7/16 |
| 5/16″-18 | 0.312 | 18 | 1/2 |
| 3/8″-16 | 0.375 | 16 | 9/16 |
| 1/2″-13 | 0.500 | 13 | 3/4 |
| 5/8″-11 | 0.625 | 11 | 15/16 |
| 3/4″-10 | 0.750 | 10 | 1-1/8 |
| 1″-8 | 1.000 | 8 | 1-1/2 |
| 1-1/4″-7 | 1.250 | 7 | 1-7/8 |
| 1-1/2″-6 | 1.500 | 6 | 2-1/4 |
| 2″-4.5 | 2.000 | 4.5 | 3 |

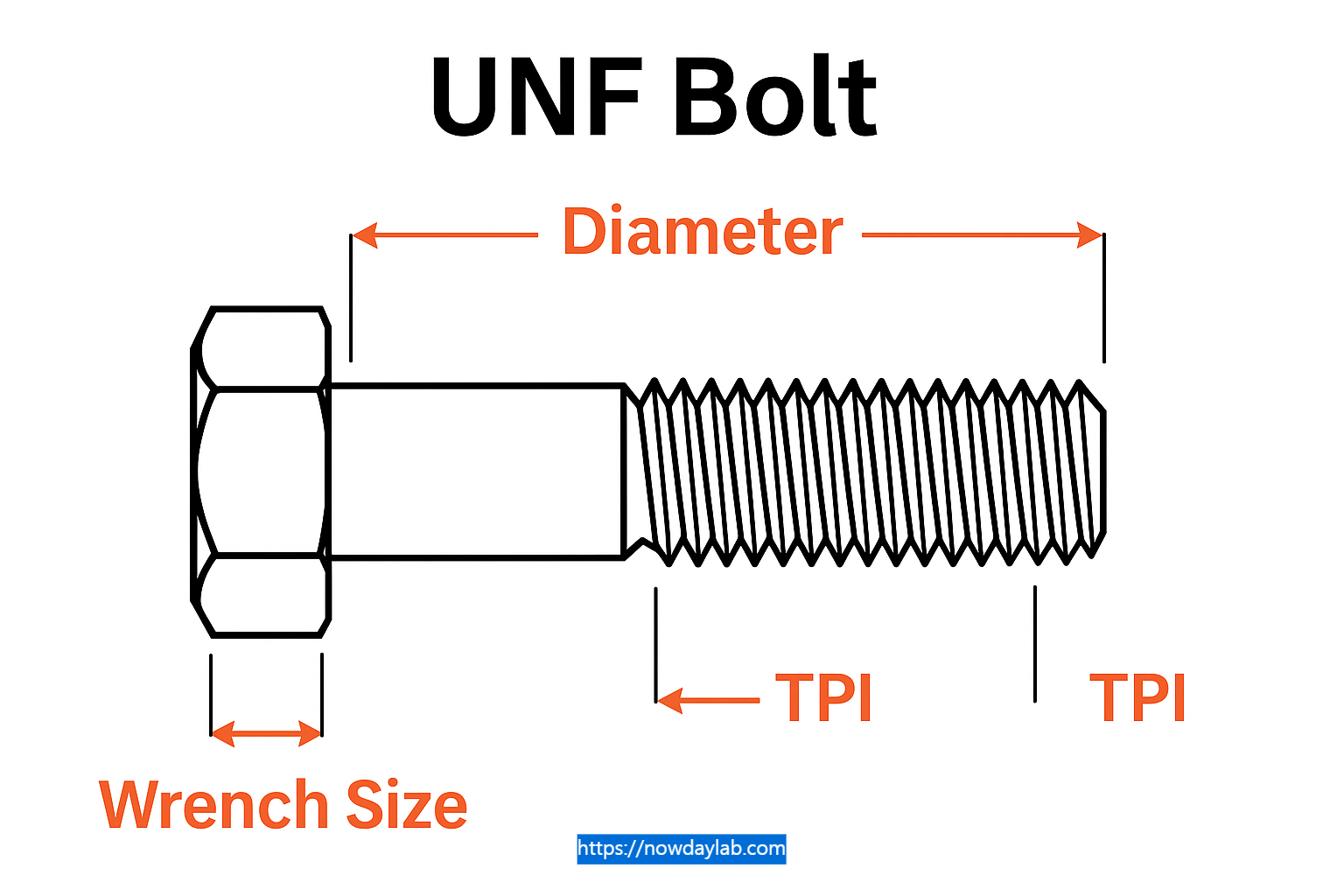

3. UNF (Unified National Fine)
- 특징: 인치 단위, 세밀한 나사산, 각도 60°
- 표기 예시: 1/2″-20 UNF
- 장점: 진동에 강함, 정밀 체결
- 주 용도: 항공, 자동차, 정밀 기계
| 규격 | 직경 (inch) | TPI | 렌치 사이즈 (inch) |
| 1/4″-28 | 0.25 | 28 | 7/16 |
| 5/16″-24 | 0.312 | 24 | 1/2 |
| 3/8″-24 | 0.375 | 24 | 9/16 |
| 1/2″-20 | 0.500 | 20 | 3/4 |
| 5/8″-18 | 0.625 | 18 | 15/16 |
| 3/4″-16 | 0.750 | 16 | 1-1/8 |
| 1″-12 | 1.000 | 12 | 1-1/2 |
| 1-1/4″-12 | 1.250 | 12 | 1-7/8 |
| 1-1/2″-12 | 1.500 | 12 | 2-1/4 |
| 2″-12 | 2.000 | 12 | 3 |

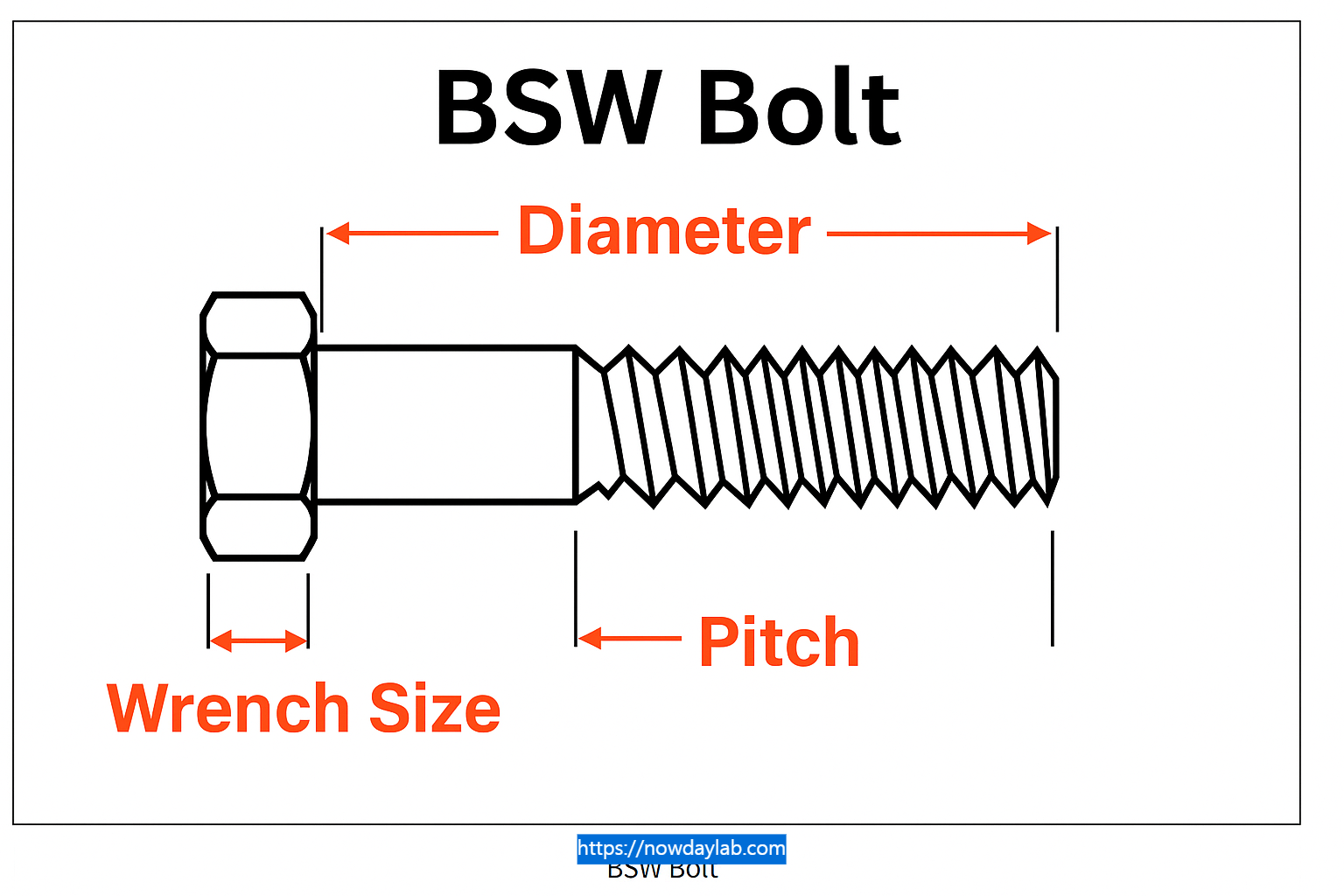

4. BSW (British Standard Whitworth)
- 특징: 인치 단위, 나사각 55°
- 표기 예시: 1/2″ BSW
- 장점: 과거 영국계 표준, 현재도 일부 플랜트 설비에 사용
- 주 용도: 구형 설비, 특수 배관
| 규격 | 직경 (inch) | TPI | 렌치 사이즈 (inch) |
| 1/8″ BSW | 0.125 | 40 | 0.220 |
| 1/4″ BSW | 0.250 | 20 | 0.445 |
| 3/8″ BSW | 0.375 | 16 | 0.600 |
| 1/2″ BSW | 0.500 | 12 | 0.820 |
| 5/8″ BSW | 0.625 | 11 | 1.020 |
| 3/4″ BSW | 0.750 | 10 | 1.200 |
| 1″ BSW | 1.000 | 8 | 1.460 |
| 1-1/4″ BSW | 1.250 | 7 | 1.820 |
| 1-1/2″ BSW | 1.500 | 6 | 2.150 |
| 2″ BSW | 2.000 | 4.5 | 2.900 |

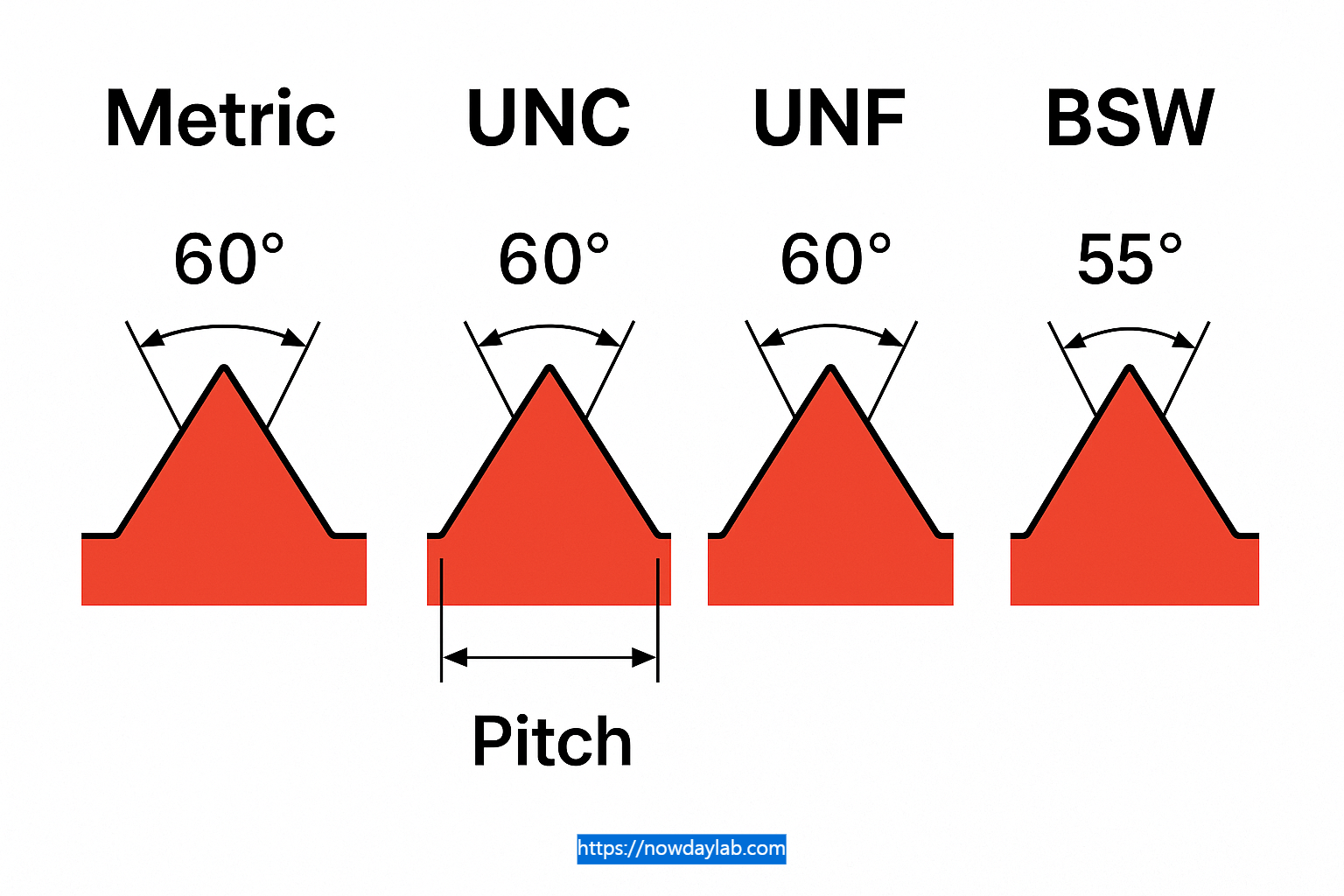

5. 규격 비교 정리
- Metric: mm 단위, ISO 국제 표준 (60°)
- UNC: 인치 단위, 거친 나사 (60°)
- UNF: 인치 단위, 세밀 나사 (60°)
- BSW: 인치 단위, 영국식 (55°)
