Metric / UNC / UNF / BSW 현장 구분법 – 육안으로 빠르게 판별하는 방법

볼트 나사산은 겉보기엔 비슷해도 Metric, UNC, UNF, BSW로 나뉘며, 단위와 피치가 달라 서로 호환되지 않는 경우가 많다. 현장에서는 먼저 미터법인지 인치법인지를 보고, 그다음 피치 간격을 확인하면 된다.

---

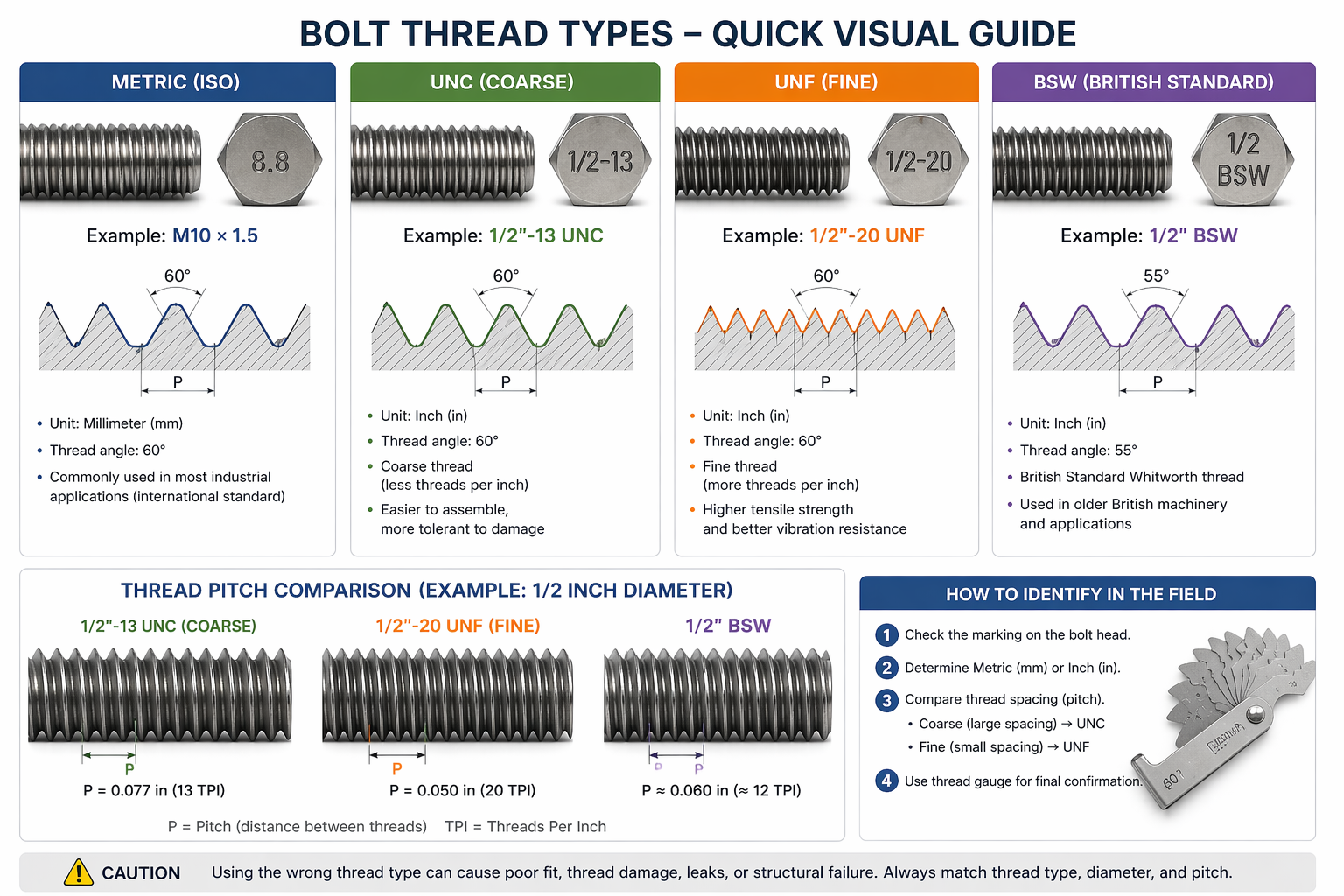

Metric, UNC, UNF, and BSW look similar but differ in unit system, pitch, and thread angle.

규격 비교표

규격 기준	표기	예시	특징	주 사용처
Metric	mm	M8 × 1.25	국내에서 가장 흔함	일반 산업 설비
UNC	inch	1/4"-20 UNC	굵은 피치, 조립 쉬움	미국 장비, 범용 체결
UNF	inch	1/4"-28 UNF	촘촘한 피치, 정밀 체결	정밀 기계, 일부 장비
BSW	inch	1/2" BSW	영국식 규격, 구형 장비에 많음	레거시 설비

---

현장 구분 포인트

확인 순서	보는 것	판단 기준
1	표기	M이면 Metric, UNC/UNF/BSW면 인치계열
2	피치 간격	굵으면 UNC, 촘촘하면 UNF
3	장비 출처	국내 장비는 Metric, 미국 장비는 UNC/UNF, 구형 장비는 BSW 가능성
4	실측	외경과 피치 게이지로 최종 확인

---

자주 헷갈리는 부분

실수	문제
외경만 보고 판단	피치가 달라 체결 불가
UNC와 UNF 혼동	서로 호환 안 됨
BSW를 UNC로 착각	구형 장비에서 나사산 손상 가능
억지 체결	나사산 파손, 재작업 발생

---

한 줄 정리

먼저 단위 체계를 보고, 그다음 피치를 본다.
이 순서만 지켜도 대부분의 실수를 줄일 수 있다.

Metric, UNC, UNF, BSW는 외형이 비슷해도 규격 체계가 다르다.
현장에서는 도면보다 실물이 먼저 보이기 때문에, 표기 → 피치 → 실측 순서로 판단하는 습관이 중요하다.
