ASME B16.5 vs B16.47 – 플랜지 규격 차이 정리 (Series A vs B)

이 글에서는 플랜지 설계 및 배관 설계 시 자주 언급되는 ASME B16.5와 ASME B16.47의 차이점을 비교 정리합니다. 특히 B16.47의 Series A vs B 구조 차이도 함께 설명하며, 어떤 기준으로 선택해야 하는지 실무 관점에서 안내합니다.

1. ASME B16.5 vs B16.47 개요

항목	ASME B16.5	ASME B16.47
적용 대상	일반 플랜지 (소형)	대형 플랜지 (26" 이상)
사이즈 범위	½인치 ~ 24인치	26인치 ~ 60인치
사용 환경	밸브, 배관, 펌프 연결 등	저장탱크, 열교환기, 대형 배관 구조
기준 Class	150, 300, 600, 900, 1500, 2500	75, 150, 300, 400, 600, 900

TIP: 24인치 이하 → B16.5 / 26인치 이상 → B16.47 적용

---

2. B16.47 – Series A vs B 차이

ASME B16.47은 대형 플랜지 규격으로, Series A와 Series B 두 종류로 나뉘며 구조상 뚜렷한 차이가 존재합니다.

항목	Series A	Series B
기원	MSS SP-44	API 605
플랜지 외경	큼 (OD 넓음)	작음 (OD 좁음)
볼트 수	적음	많음
볼트 직경	굵음	얇음
용도	고압용, 구조 안정성 중시	저압 시스템, 배관 설치 공간 제약 있는 경우
강성	더 강함	구조적으로 가벼움

---

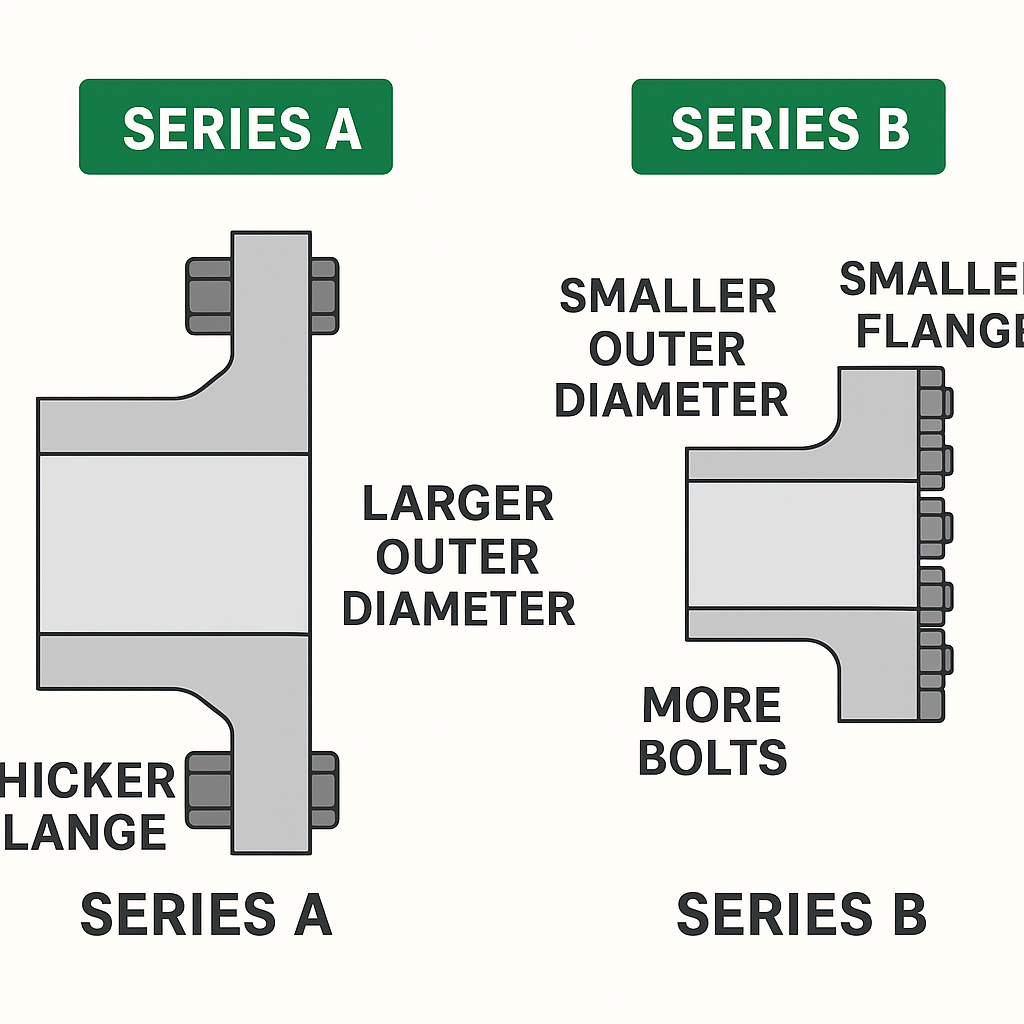

3. 시각 자료 – Series A vs B 구조 비교

ASME B16.47 플랜지는 Series A와 B로 나뉘며, 외경, 볼트 수, 두께에서 구조적 차이를 보인다.

좌측 (A): 외경이 넓고 플랜지 두께가 두껍다
우측 (B): 외경이 작고 볼트 수가 많아 설치 공간 효율적

---

4. 실무 적용 사례

• Series A 적용 예: 고압 증기 배관, 열교환기, 압력용기
• Series B 적용 예: 저장탱크 상부, 저압 대구경 흡입라인
• 대부분의 발주처 SPEC에 따라 적용 규격이 명시되며,
  공간과 하중 조건에 따라 A/B 중 선택됨

---

5. 결론 – 어떤 규격을 선택해야 할까?

조건	추천 규격
24” 이하	ASME B16.5
26” 이상, 고압/중량 부하	B16.47 Series A
26” 이상, 저압/설치 공간 협소	B16.47 Series B

설계 시 Class 압력등급과 함께 B16.47 규격도 반드시 확인해야 합니다.
특히 Series A와 B의 도면 적용 실수는 시공 오류로 이어질 수 있습니다.

---
