배관 도면 심볼 총정리 – 밸브 기호, 계장 기호, 라인넘버

플랜트, 반도체, 제약 설비에서 사용하는 P&ID(Piping & Instrumentation Diagram)나 배관 도면은 단순한 그림이 아니라 설계 의도를 담은 언어입니다. 배관 심볼을 제대로 읽지 못하면 실제 설비 구조를 이해하기 어렵고, 오작업이나 시공 지연으로 이어질 수 있습니다. 이번 글에서는 밸브 심볼, 계장 심볼, 배관 라인넘버 해석까지 정리해, 초보 엔지니어도 현장에서 바로 참고할 수 있도록 구성했습니다.

---

1. 밸브 심볼 (Valve Symbols)

배관 도면에서 밸브는 가장 많이 등장하는 장치 중 하나입니다. 밸브 종류에 따라 심볼도 달라집니다.

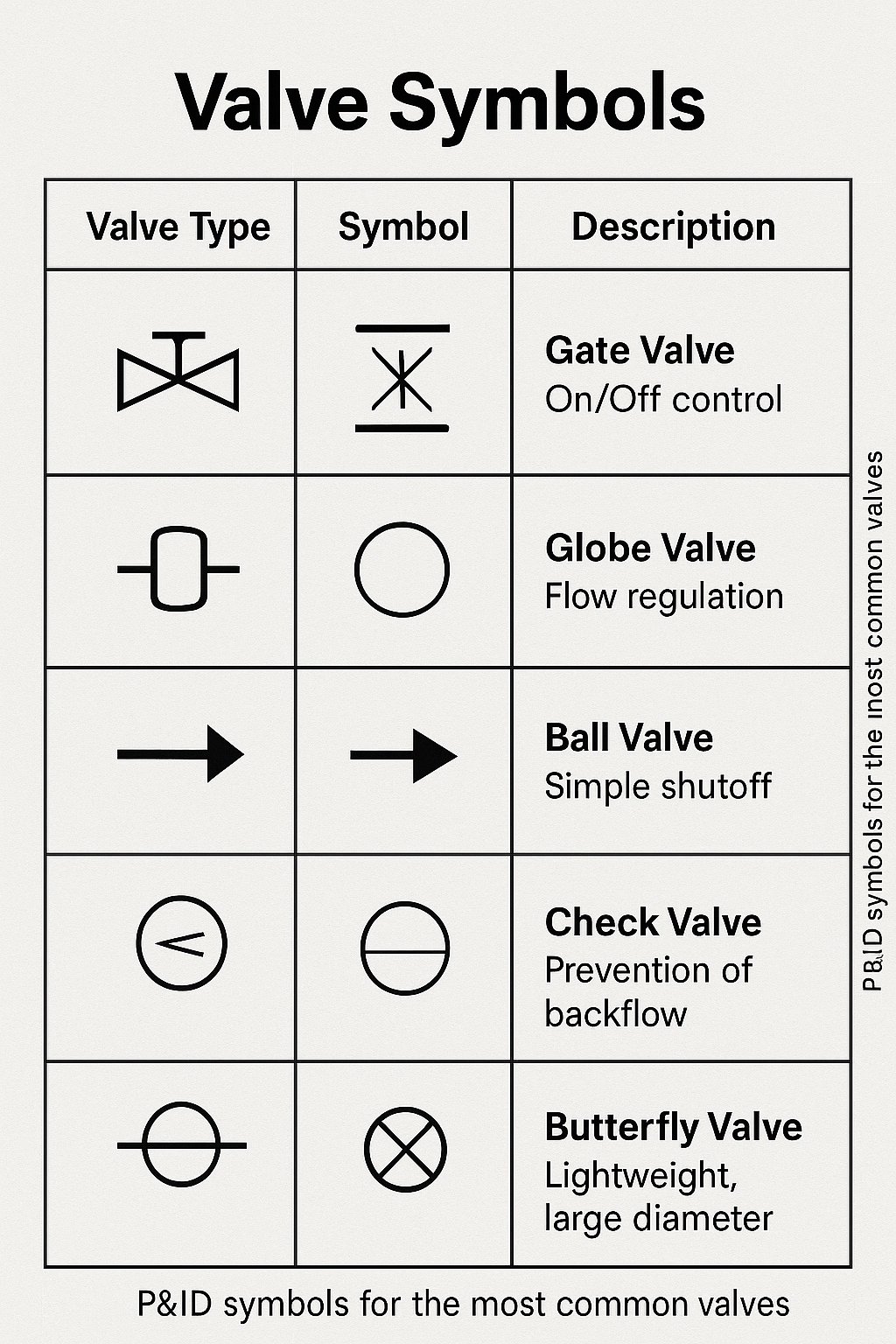

플랜트 도면에서 가장 많이 쓰이는 밸브 심볼

밸브 종류	심볼 설명	주요 용도
Gate Valve	선 두 개와 게이트 모양	유체 On/Off 제어
Globe Valve	곡선이 포함된 구조	유량 조절
Ball Valve	원형 심볼	단순 차단, 빠른 개폐
Check Valve	화살표와 막힘 표시	역류 방지
Butterfly Valve	원형 디스크 형태	대구경 배관, 경량 구조

ISO vs ANSI 차이: 국제 표준(ISO)에서는 심볼이 단순화된 반면, ANSI에서는 형태적 특징을 더 강조하는 경우가 많습니다.

플랜트 도면에서 가장 많이 쓰이는 밸브 심볼!!

---

2. 계장 심볼 (Instrumentation Symbols)

계장(Instrumentation)은 압력, 온도, 유량, 레벨 등 프로세스 제어의 핵심을 담당합니다. ISA(International Society of Automation) 표준에 따라 기호가 정리됩니다.

계장 심볼은 P, T, F, L 등 기본 요소를 나타낸다

계기 항목	기본 심볼	의미
P	원 안에 P	Pressure (압력)
T	원 안에 T	Temperature (온도)
F	원 안에 F	Flow (유량)
L	원 안에 L	Level (레벨)

추가적으로 알파벳이 결합되어 의미를 구체화합니다.
예: PT (Pressure Transmitter), TIC (Temperature Indicating Controller)

계장 심볼은 P, T, F, L 등 기본 요소를 나타낸다

---

3. 배관 라인넘버 해석 (Line Numbering)

배관 라인넘버는 사이즈, 서비스, 순번, 스펙 정보를 담고 있다

배관 도면에는 각 라인마다 고유한 번호(Line Number)가 부여됩니다.
예시: 6"-P-101-A1

• 6": 배관 사이즈 (Nominal Pipe Size)
• P: 서비스(Service, 예: Process, Steam 등)
• 101: 라인 번호 (순번)
• A1: 배관 스펙(Spec, 재질·압력등급 정보)

이 구조만 이해하면 라인넘버만 보고도 배관의 크기, 용도, 재질 조건을 알 수 있습니다.

배관 라인넘버는 사이즈, 서비스, 순번, 스펙 정보를 담고 있다

---

4. 종합 정리 – 심볼 해석 시 유의사항

• 심볼은 회사 표준, 프로젝트 표준에 따라 조금씩 다를 수 있음.
• 항상 Legend Sheet(범례 도면)를 함께 확인해야 정확함.
• 초보자는 밸브/계장/라인넘버 3가지를 먼저 익히는 것이 가장 효율적.

---

결론 – 초보 엔지니어를 위한 학습 팁

배관 도면 해석은 결국 반복 학습입니다.

• 실제 프로젝트 도면을 보면서 심볼을 하나씩 익히고,
• 표준 규격집(ISA, ISO)을 병행 학습하면 빠르게 체화할 수 있습니다.
  이번 글의 내용을 숙지하면, 플랜트 도면을 읽을 때 막연한 그림이 아닌 의미 있는 언어로 다가올 것입니다.

---
