체크밸브 종류와 원리 – Swing, Lift, Wafer 비교

이 글에서는 체크밸브(Check Valve)의 기본 원리와 주요 종류를 정리합니다. 체크밸브는 유체의 역류를 방지하는 핵심 밸브로, 플랜트 배관·펌프·보일러 등에서 필수적으로 사용됩니다. Swing, Lift, Wafer 타입의 구조와 장단점을 비교하여 설계·운전자가 올바른 밸브를 선택할 수 있도록 돕습니다.

체크밸브(Check Valve)는 유체가 한 방향으로만 흐르도록 설계된 역류 방지 밸브입니다. 별도의 외부 조작 없이 유체의 압력 차이로 작동되며, 펌프 보호·배관 내 압력 안정화·시스템 효율 유지에 필수적입니다.

---

1. 체크 밸브란?

• 작동 원리: 유체 압력으로 디스크가 열리고, 역류 시 디스크가 닫히는 구조
• 설치 위치: 펌프 출구, 배관 분기부, 보일러 라인 등
• 주요 역할
  1. 펌프 역류 방지
  2. 배관 내 압력 충격 최소화
  3. 유체 역류로 인한 장치 손상 예방

---

2. 종류 및 비교 (Types & Comparison)

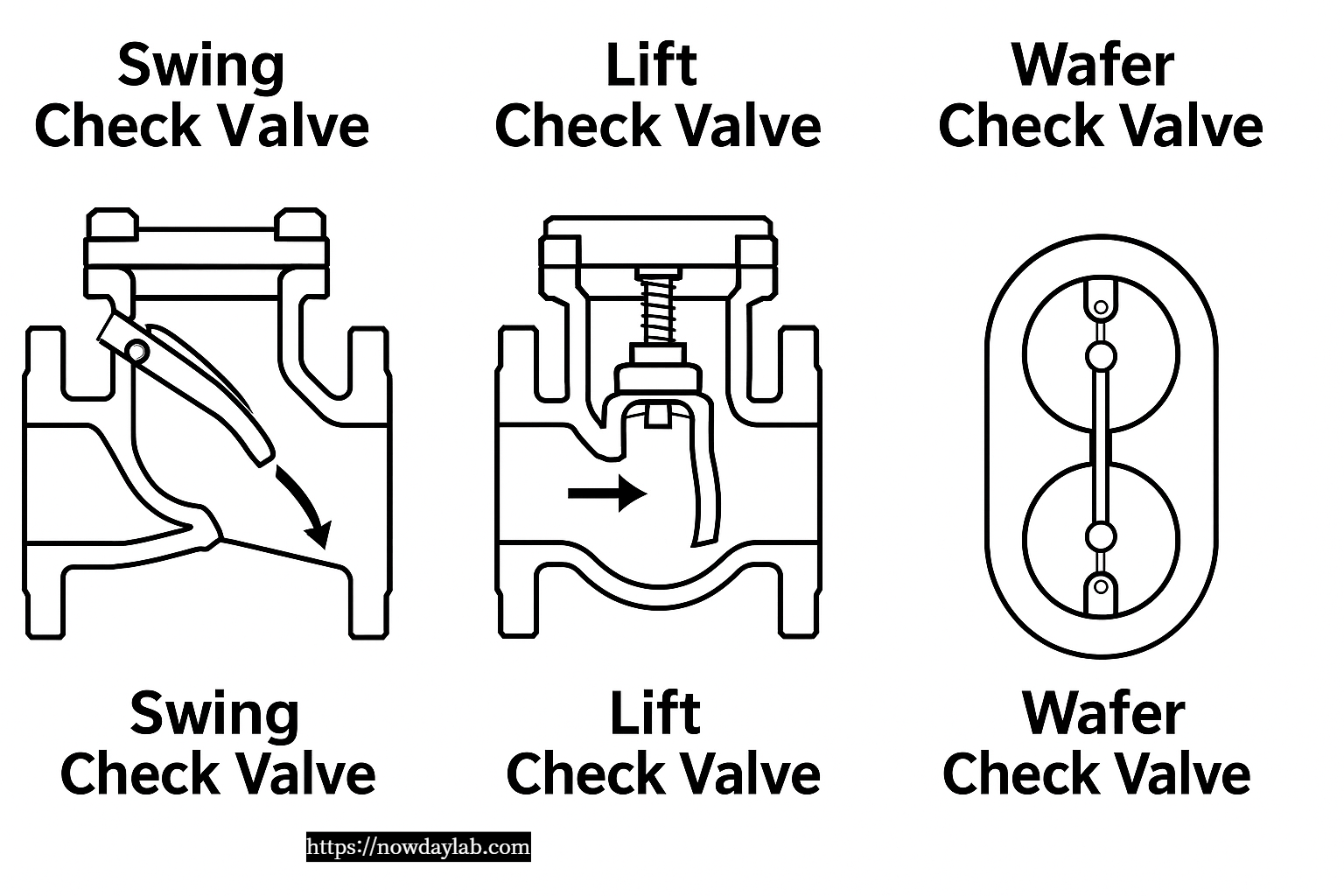

체크밸브 종류별 단면도 (스윙,리프트,웨이퍼 순)

1) Swing Check Valve

• 구조: 힌지에 매달린 디스크가 스윙 동작으로 열리고 닫힘
• 장점: 유량 손실 적음, 대구경 배관 적용 가능
• 단점: 수평 배관 설치 권장, 수직 배관에는 부적합

2) Lift Check Valve

• 구조: 유체 압력으로 디스크가 위로 상승하여 개방
• 장점: 밀봉 성능 우수, 고압·고온 배관 적합
• 단점: 유량 저항이 크고, 반드시 수평 배관에 설치해야 함

3) Wafer Check Valve

• 구조: 얇은 본체에 스프링이 장착된 디스크가 양방향에서 개폐
• 장점: 컴팩트한 디자인, 설치 공간 절약, 다양한 방향 설치 가능
• 단점: 대구경 배관보다는 소·중구경에 적합

구분	Swing	Lift	Wafer
작동 방식	힌지 스윙	디스크 상승	스프링 디스크
유량 손실	낮음	높음	중간
설치 방향	수평 (권장)	수평만 가능	수평·수직 모두
적용 배관	대구경, 저압	고압, 고온	공간 협소 배관

---

4. 실무 적용 (Practical Use Cases)

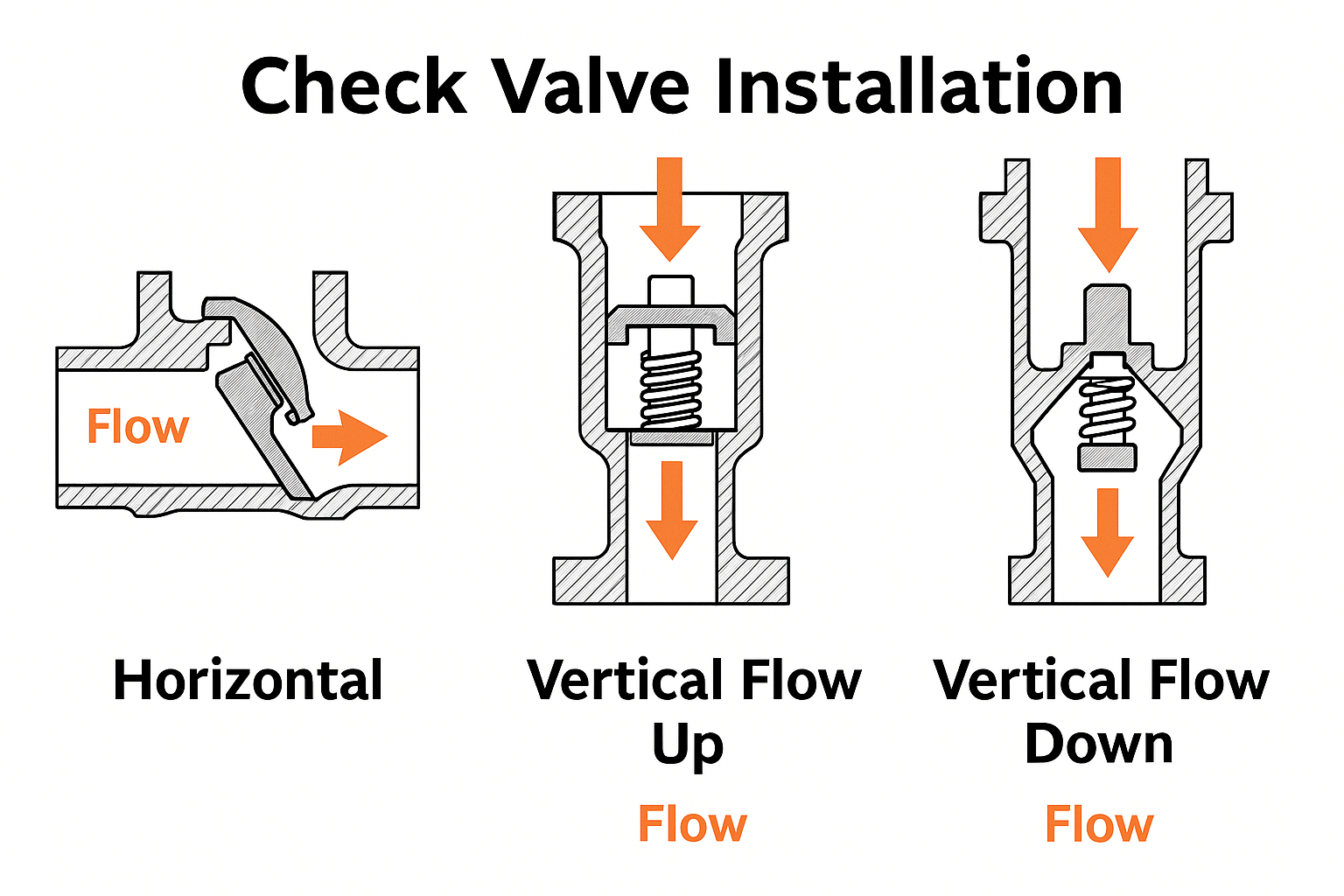

방향에 따라, 상황에 따라 적절한 유형의 밸브를 사용해주는것이 효율적이다.

• 펌프 토출 라인: Swing Check → 큰 유량 배관 적합
• 보일러·스팀 라인: Lift Check → 고온·고압에 유리
• 냉각수/화학 플랜트 배관: Wafer Check → 협소 공간 및 다양한 배치

---

5. FAQ (자주 묻는 질문)

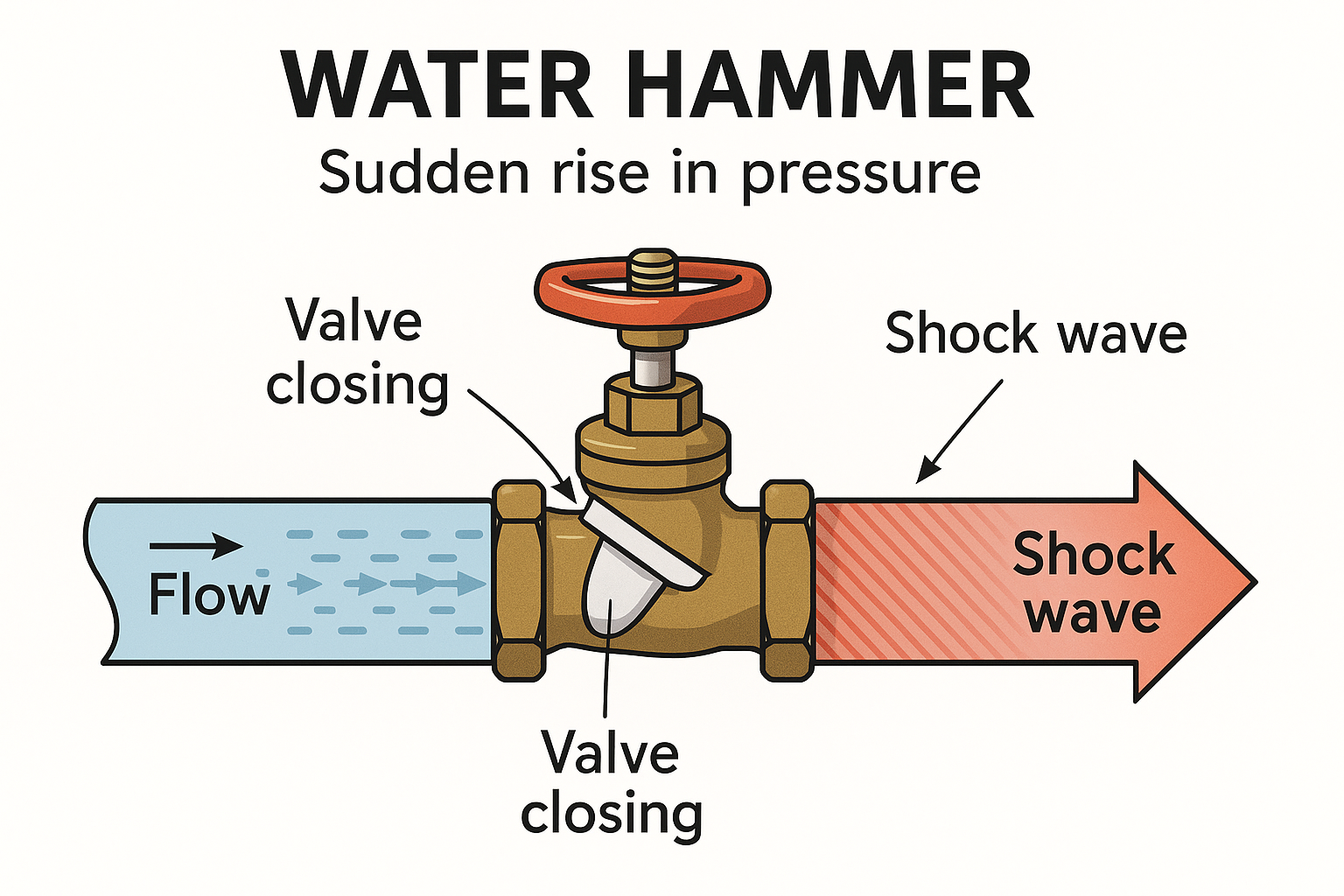

워터해머링 현상의 여러 이유중 하나는 잘못된 유형의 밸브를 사용하기 때문.

Q1. 체크밸브와 역지밸브는 같은가요?
→ 네, 같은 의미입니다. Check Valve = Non-Return Valve(NRV).

Q2. 모든 체크밸브는 무충격인가요?
→ 아닙니다. 역류 시 수격현상(Water Hammer)이 발생할 수 있어, 소프트 클로징 타입이나 댐퍼 장치를 사용해야 합니다.

Q3. 수직 배관에도 설치 가능한 체크밸브는?
→ Wafer 타입이 가장 적합합니다.

---

6. 결론 (Summary & Tip)

체크밸브는 작은 부품 같지만 펌프와 배관 시스템의 안전을 좌우하는 핵심 장치입니다.

• 대구경/저압 → Swing Check
• 고온/고압 → Lift Check
• 협소공간/다방향 → Wafer Check

설비 특성에 맞는 올바른 타입을 선택하는 것이 유지보수 비용 절감과 시스템 신뢰성 확보로 이어집니다.

---
