Pipe Schedule Chart – A, NPS, DN, 두께

산업 배관 설계에서 가장 많이 사용되는 NPS(인치), DN(mm), 배관 외경(OD), 스케줄 두께(SCH) 정보를 한 장의 표로 정리한 이미지를 제공합니다. 배관 선정, 두께 계산, 설비 도면 검토 시 바로 참고할 수 있도록 제작되었습니다.

1. Pipe Schedule이란? (아주 짧게만)

• 배관 두께를 나타내는 규격
• SCH10, 20, 40, 80, 160, XXS 등
• 배관 외경은 동일하고, 두께만 스케줄마다 달라짐

설비, 플랜트, 반도체, 배관설계 실무에서 반드시 확인해야 하는 기본 데이터.

2. 전체 규격표 이미지

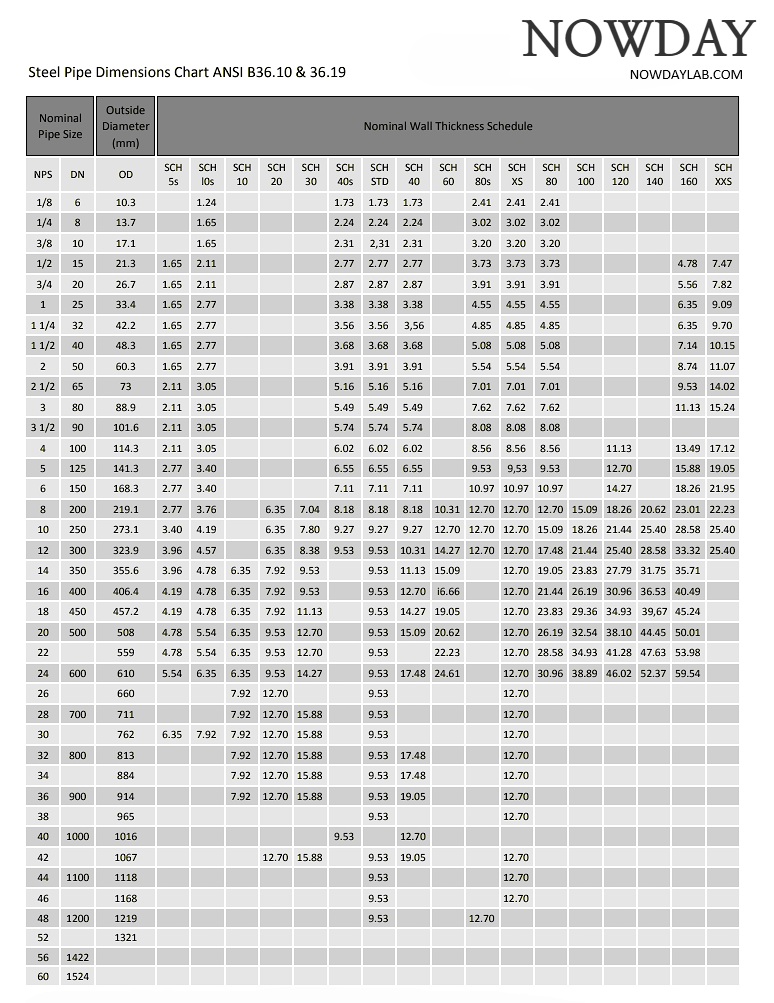

배관 Schedule 규격표. NPS별 SCH10S·SCH40S·SCH80S 두께를 한눈에 정리한 표

A (호칭경)	NPS (inch)	DN	OD (mm)
15A	1/2	15	21.3
20A	3/4	20	26.7
25A	1	25	33.4
32A	1 1/4	32	42.2
40A	1 1/2	40	48.3
50A	2	50	60.3
65A	2 1/2	65	73.0
80A	3	80	88.9
90A	3 1/2	90	101.6
100A	4	100	114.3
125A	5	125	141.3
150A	6	150	168.3
200A	8	200	219.1
250A	10	250	273.1
300A	12	300	323.9





3. 왜 사람들이 NPS vs OD를 헷갈릴까?

1) NPS는 “지름 같아 보이지만 실제 지름이 아니다”

• NPS 1" = 실제 외경 33.4 mm
• NPS 2" = 실제 외경 60.3 mm
• NPS 숫자는 “명목치”라 실제 물리 크기와 거의 연관 없음
  → 초보자뿐 아니라 실무자도 종종 잘못 기억함.

2) OD는 “외경 그대로 mm 단위”

• 예: OD 25.4 mm = 1" 정확히
  → 하지만 플랜트 배관에서는 ‘인치 표기’ 때문에 OD가 더 헷갈리는 구조

3) SCH 두께와 NPS는 따로 놀기 때문

예: NPS는 외경, SCH는 두께
→ “NPS 2, SCH40의 실제 ID가 얼마야?” 같은 질문이 매일 나오는 이유
