플랜트 배관 지지대 종류와 설치 기준

플랜트 배관에 주로 사용되는 지지대에 대하여

1. 서론 (Introduction)

플랜트 배관 시스템은 단순히 유체를 이송하는 파이프의 연결망이 아니라, 구조적 안정성·청정도·내구성을 동시에 확보해야 하는 핵심 인프라입니다. 특히 반도체 클린룸과 제약 플랜트와 같이 청정 환경과 위생 기준이 중요한 산업에서는, 배관 지지대(Support)의 설계와 설치 방식이 전체 설비의 신뢰성을 좌우합니다. 잘못된 지지대 배치는 열팽창으로 인한 파손, 진동으로 인한 균열, 그리고 불필요한 응력 집중을 유발할 수 있습니다. 따라서 배관 지지대는 단순한 보조 부품이 아니라, 플랜트 설계의 필수 엔지니어링 요소라 할 수 있습니다.

---

2. 핵심 개념 설명 (Definition & Basics)

배관 지지대란, 배관이 설치된 후 하중, 열팽창, 진동, 지진하중 등의 외력으로부터 안정적으로 유지되도록 고정하거나 이동을 제어하는 장치입니다. 주요 목적은 다음과 같습니다:

• 배관 자체 하중 지지: 배관 자중 및 유체 무게를 안정적으로 지탱
• 열팽창 보상: 고온·저온 유체로 인한 배관 신축을 허용하거나 제어
• 진동·소음 억제: 펌프, 압축기 등 장비에서 발생하는 진동 전달 차단
• 구조물 보호: 배관의 과도한 하중이 건물 구조물에 전달되지 않도록 완화

특히 반도체 FAB이나 제약 GMP 플랜트에서는 배관 지지대가 청정도 유지, 배관 세정 용이성, 유지보수 접근성에도 직접적인 영향을 줍니다.

---

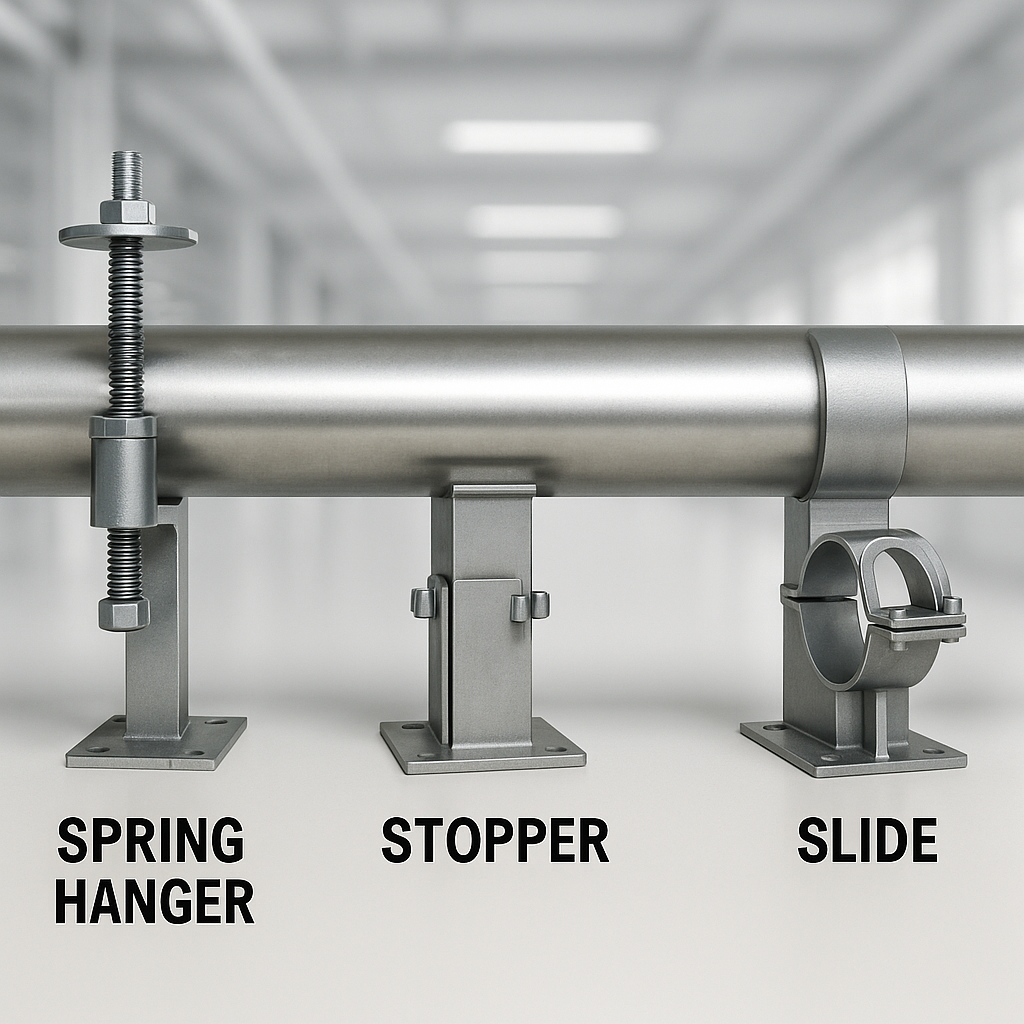

3. 종류 및 비교 (Types & Comparison)

3.1 스프링 행거 (Spring Hanger)

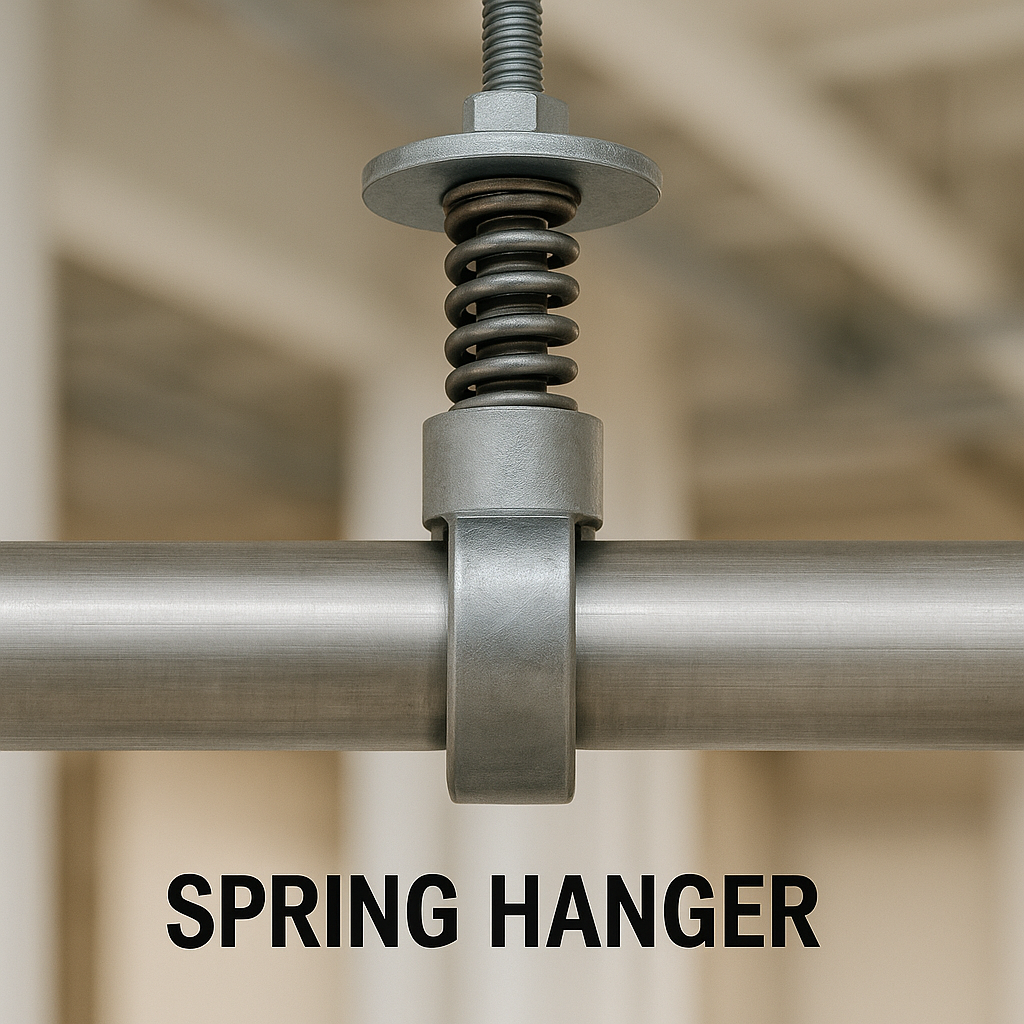

Spring hanger support used in industrial piping systems

• 기능: 배관이 온도 변화로 인해 상하 방향으로 신축할 때, 일정한 하중을 스프링이 흡수하여 지지.
• 적용: 고온 스팀 라인, CIP/SIP 배관.
• 특징: 열팽창이 큰 구간에서 지지하중을 균일하게 유지 가능.

---

3.2 가이드 서포트 (Guide Support)

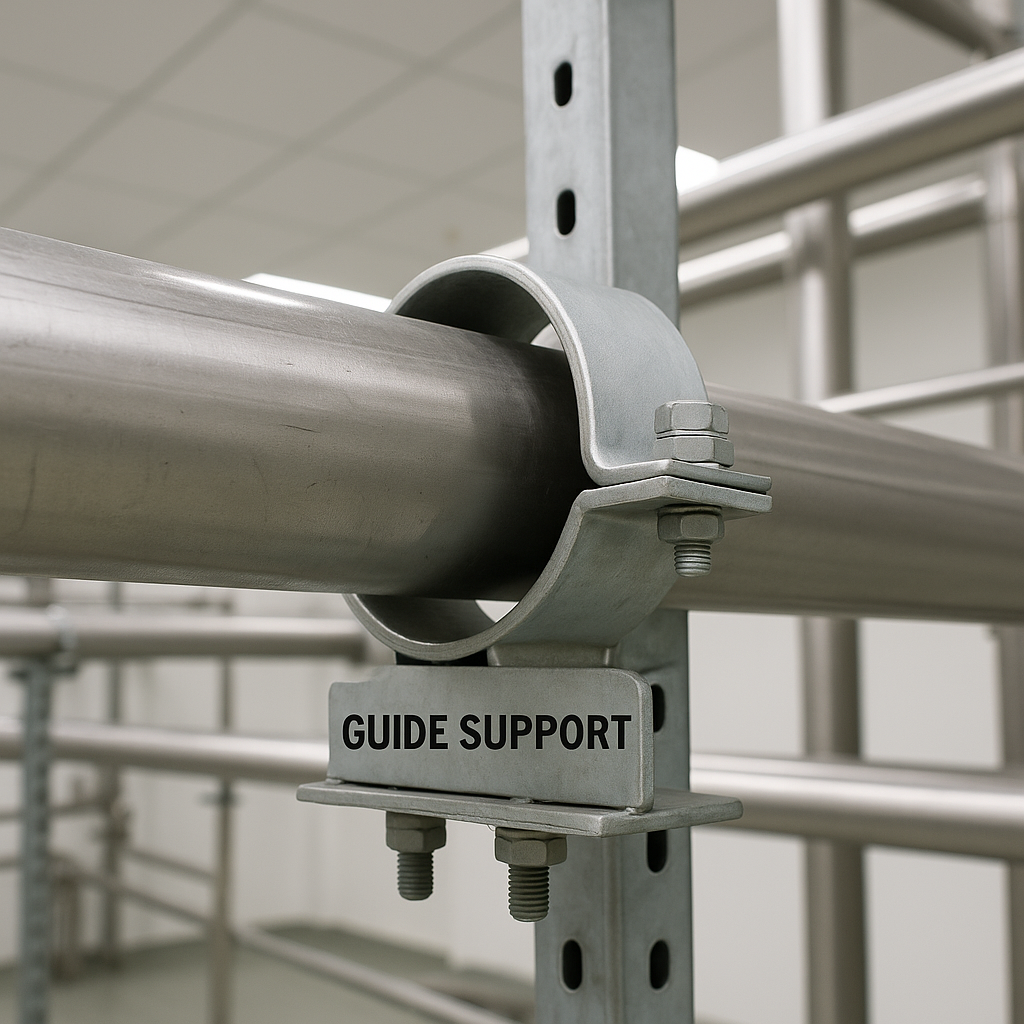

Guide support used to restrict lateral movement of process piping

• 기능: 배관이 축 방향으로는 이동할 수 있도록 허용하되, 횡방향 이동은 억제.
• 적용: 수직 배관 또는 루핑 구간.
• 특징: 배관이 흔들리는 것을 막아주어 진동 억제 효과.

---

3.3 스토퍼 (Stopper, Limit Stop)

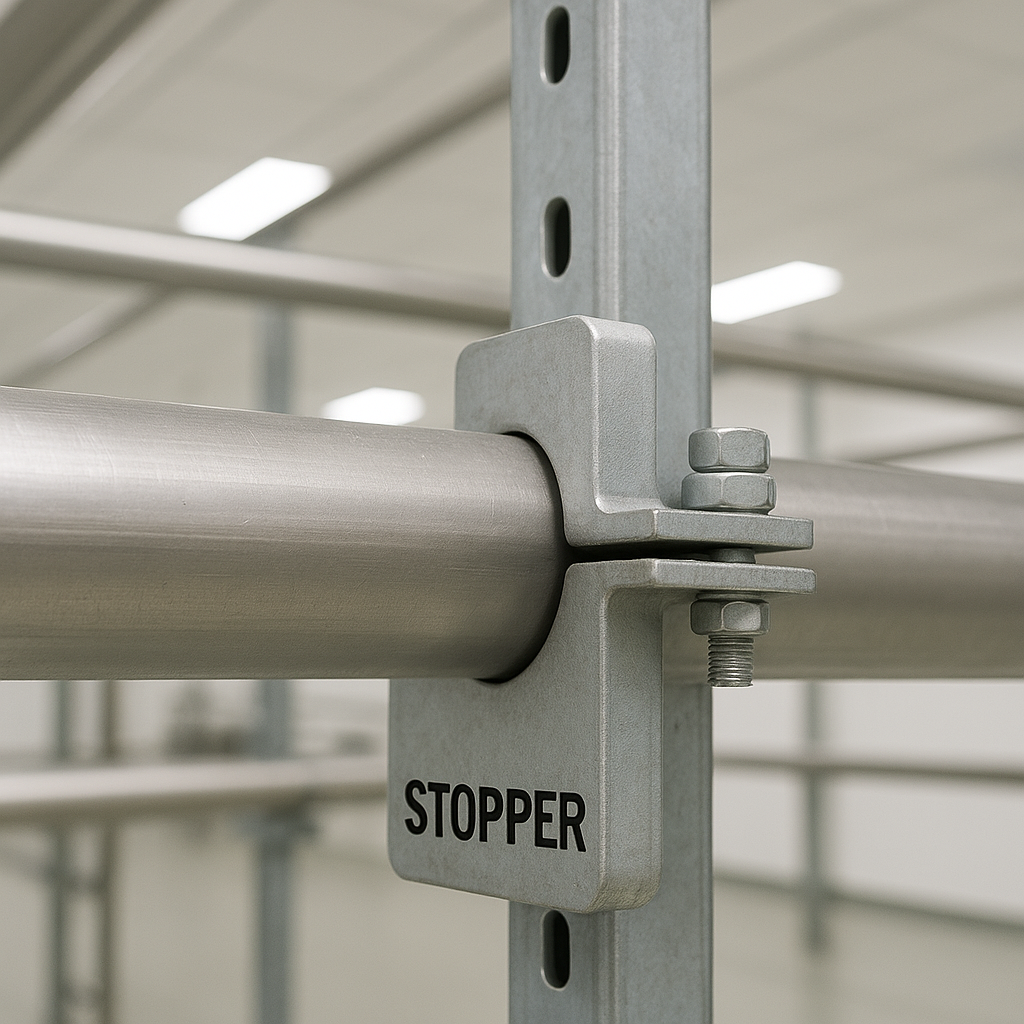

Stopper support used to restrict axial movement in process piping

• 기능: 배관의 축 방향 이동을 일정 거리 이상 제한.
• 적용: 펌프·밸브 인근, 배관 말단.
• 특징: 열팽창 방향을 의도적으로 한쪽으로 몰아 제어 가능.

---

3.4 리지드 서포트 (Rigid Support)

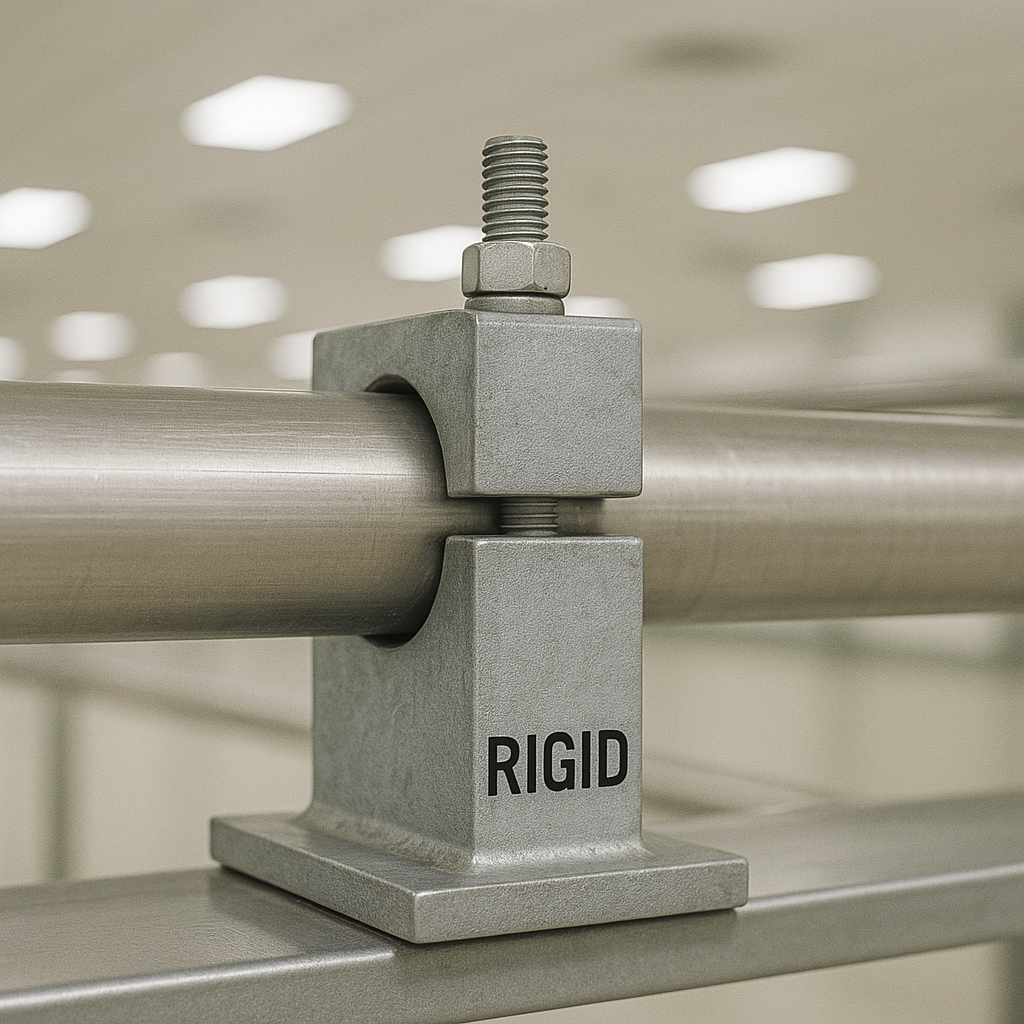

Rigid support used to completely fix piping without allowing movement

• 기능: 배관을 완전히 고정하여 어떠한 이동도 허용하지 않음.
• 적용: 앵커 포인트, 장비 접속부.
• 특징: 하중 전달이 확실하나, 과도한 설치 시 열응력 집중 가능.

---

3.5 슬라이드 서포트 (Slide Support)

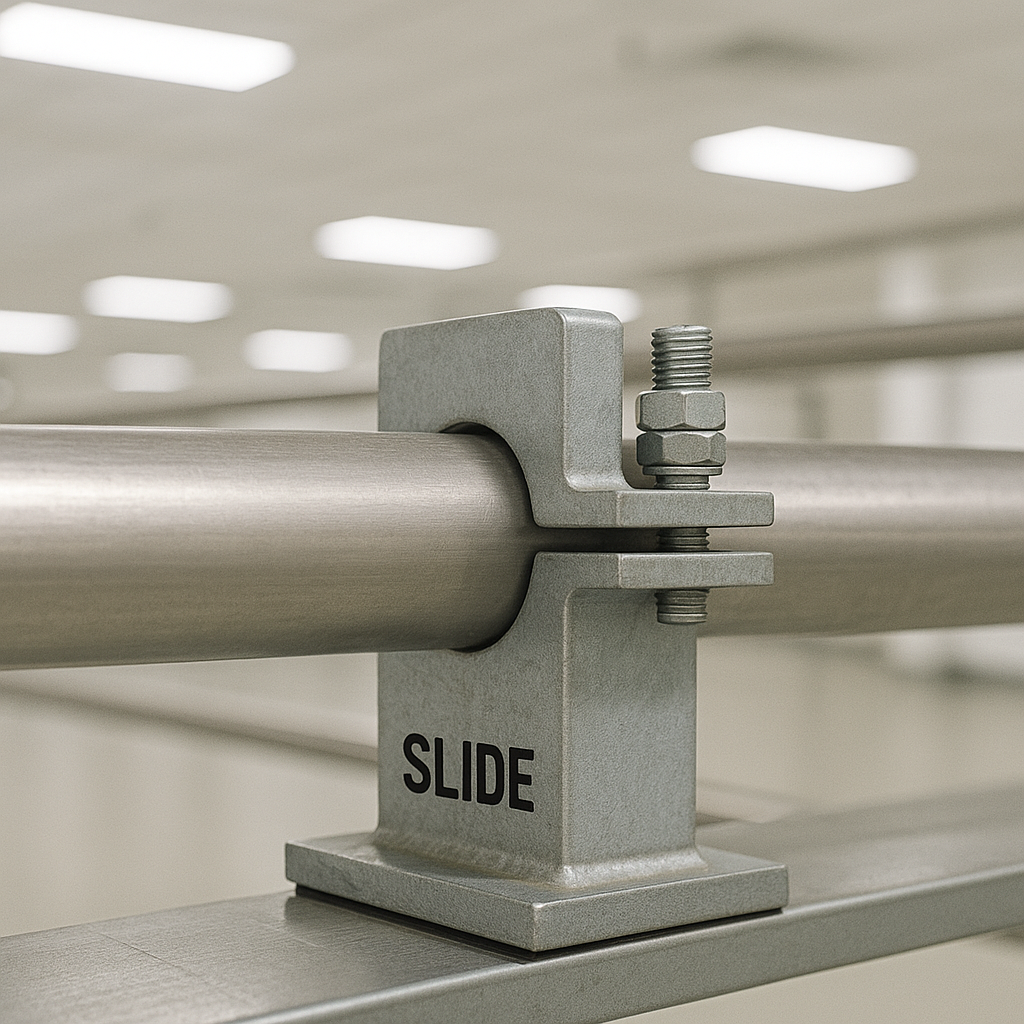

Slide support used to accommodate thermal expansion in process

• 기능: 배관이 축 방향으로 자유롭게 이동할 수 있도록 지지대 상부에 테프론(PTFE) 패드 등 저마찰재를 사용.
• 적용: SUS 배관, 루핑 구간.
• 특징: 열팽창 대응력이 좋고 설치가 간단.

반도체 vs 제약 적용 차이

- 반도체 : 화학배관(CDA, UPW, Chemical Line)에서 열팽창을 고려한 스프링 행거 + 슬라이드 서포트 조합을 많이 활용
- 제약 : WFI, PW 배관에서 위생성을 위해 리지드 + 슬라이드 지지대를 주로 사용, 필요 시 가이드 병행

---

4. 실무 적용 (Practical Use Cases)

4.1 설치 간격 기준

배관 지지대는 배관 직경, 재질, 유체의 밀도에 따라 간격이 달라집니다. 일반적으로 스테인리스 강 배관 기준:

배관 외경 (mm)	SUS 배관 지지 간격 (m)
25 이하	1.5 ~ 2.0
50 ~ 80	2.5 ~ 3.0
100 이상	3.5 이상

※ 청정도 요구가 높은 반도체/제약 플랜트에서는 표준보다 짧게 설치하여 배관 처짐 방지.

4.2 반도체 클린룸 적용

• UPW/화학배관 루프: 열팽창 대응을 위해 슬라이드 서포트 + 가이드 병행
• CDA (Compressed Dry Air) 라인: 진동 억제를 위해 리지드 서포트 집중

4.3 제약 플랜트 적용

• WFI 배관: 청결 유지와 Drain 확보를 위해 일정한 슬로프 + 슬라이드 서포트 조합
• Steam 배관: 스프링 행거 설치로 열팽창 제어

---

5. FAQ 및 헷갈리기 쉬운 포인트

• Q1. 스프링 행거와 리지드 서포트 차이는?
  A: 스프링 행거는 이동을 허용하면서 하중을 분산, 리지드는 이동 불가.
• Q2. 지지대를 너무 많이 설치하면 좋은가?
  A: 오히려 열팽창을 방해해 응력 집중을 유발할 수 있음. “적절한 고정과 적절한 자유도”의 균형이 중요.
• Q3. 제약 배관은 왜 슬라이드 서포트를 많이 쓰나?
  A: WFI, PW 배관은 항상 순환·배수 조건을 맞춰야 하므로, 이동 허용이 청정 배수에도 유리하기 때문.

---

6. 결론 (Summary & Tip)

배관 지지대는 단순한 고정 장치가 아니라, 배관의 수명과 시스템 신뢰성을 결정짓는 핵심 설계 요소입니다. 반도체 클린룸에서는 열팽창과 진동 제어가, 제약 플랜트에서는 위생성과 Drain 확보가 더 중시됩니다.
올바른 지지대 선정과 설치 간격 준수는 GMP, BPE, SEMI 규격 충족은 물론, 유지보수 비용 절감에도 직결됩니다.

따라서 현장 설계 시에는 스프링 행거, 가이드, 스토퍼, 슬라이드, 리지드의 특성을 명확히 이해하고, 배관 조건에 맞는 조합을 선택하는 것이 가장 중요합니다.
