1. NPT (National Pipe Thread) 규격표
| Nominal Pipe Size (NPS) | Major Dia (mm) | Minor Dia (mm) | Pitch (TPI) | Thread Angle | Type |
| 1/16" | 7.9 | 6.6 | 27 | 60° | Taper |
| 1/8" | 9.7 | 8.5 | 27 | 60° | Taper |
| 1/4" | 13.2 | 11.9 | 18 | 60° | Taper |
| 3/8" | 16.7 | 15.3 | 18 | 60° | Taper |
| 1/2" | 21.3 | 19.8 | 14 | 60° | Taper |
| 3/4" | 26.7 | 25.2 | 14 | 60° | Taper |
| 1" | 33.4 | 31.8 | 11.5 | 60° | Taper |
| 1-1/4" | 42.2 | 40.7 | 11.5 | 60° | Taper |
| 1-1/2" | 48.3 | 46.7 | 11.5 | 60° | Taper |
| 2" | 60.3 | 58.6 | 11.5 | 60° | Taper |
| 2-1/2" | 73.0 | 71.3 | 8 | 60° | Taper |
| 3" | 88.9 | 87.1 | 8 | 60° | Taper |
| 4" | 114.3 | 112.5 | 8 | 60° | Taper |
2. BSP (British Standard Pipe) 규격표
| Nominal Bore (BSP) | Major Dia (mm) | Minor Dia (mm) | Pitch (TPI) | Thread Angle | Type |
| 1/16" | 7.7 | 6.4 | 28 | 55° | BSPT/BSPP |
| 1/8" | 9.7 | 8.6 | 28 | 55° | BSPT/BSPP |
| 1/4" | 13.2 | 11.8 | 19 | 55° | BSPT/BSPP |
| 3/8" | 16.7 | 15.2 | 19 | 55° | BSPT/BSPP |
| 1/2" | 21.0 | 19.6 | 14 | 55° | BSPT/BSPP |
| 3/4" | 26.4 | 24.9 | 14 | 55° | BSPT/BSPP |
| 1" | 33.3 | 31.8 | 11 | 55° | BSPT/BSPP |
| 1-1/4" | 41.9 | 40.4 | 11 | 55° | BSPT/BSPP |
| 1-1/2" | 47.8 | 46.4 | 11 | 55° | BSPT/BSPP |
| 2" | 59.6 | 58.1 | 11 | 55° | BSPT/BSPP |
| 2-1/2" | 75.2 | 73.7 | 11 | 55° | BSPT/BSPP |
| 3" | 87.9 | 86.4 | 11 | 55° | BSPT/BSPP |
| 4" | 113.0 | 111.5 | 11 | 55° | BSPT/BSPP |
| 6" | 166.0 | 164.5 | 11 | 55° | BSPT/BSPP |
3. Metric Thread 규격표 (ISO)
| Metric Size (M) | Major Dia (mm) | Pitch (mm) | Minor Dia (mm) | Thread Angle | Type |
| M6 × 1.0 | 6.0 | 1.0 | 5.0 | 60° | Parallel |
| M8 × 1.25 | 8.0 | 1.25 | 6.7 | 60° | Parallel |
| M10 × 1.5 | 10.0 | 1.5 | 8.5 | 60° | Parallel |
| M12 × 1.75 | 12.0 | 1.75 | 10.2 | 60° | Parallel |
| M16 × 2.0 | 16.0 | 2.0 | 13.8 | 60° | Parallel |
| M20 × 2.5 | 20.0 | 2.5 | 17.3 | 60° | Parallel |
| M24 × 3.0 | 24.0 | 3.0 | 20.4 | 60° | Parallel |
| M30 × 3.5 | 30.0 | 3.5 | 26.4 | 60° | Parallel |
| M36 × 4.0 | 36.0 | 4.0 | 31.9 | 60° | Parallel |
| M42 × 4.5 | 42.0 | 4.5 | 37.8 | 60° | Parallel |
| M48 × 5.0 | 48.0 | 5.0 | 43.5 | 60° | Parallel |
| M56 × 5.5 | 56.0 | 5.5 | 50.4 | 60° | Parallel |
| M64 × 6.0 | 64.0 | 6.0 | 57.9 | 60° | Parallel |
| M72 × 6.0 | 72.0 | 6.0 | 65.9 | 60° | Parallel |
| M80 × 6.0 | 80.0 | 6.0 | 73.9 | 60° | Parallel |
| M100 × 6.0 | 100.0 | 6.0 | 93.9 | 60° | Parallel |

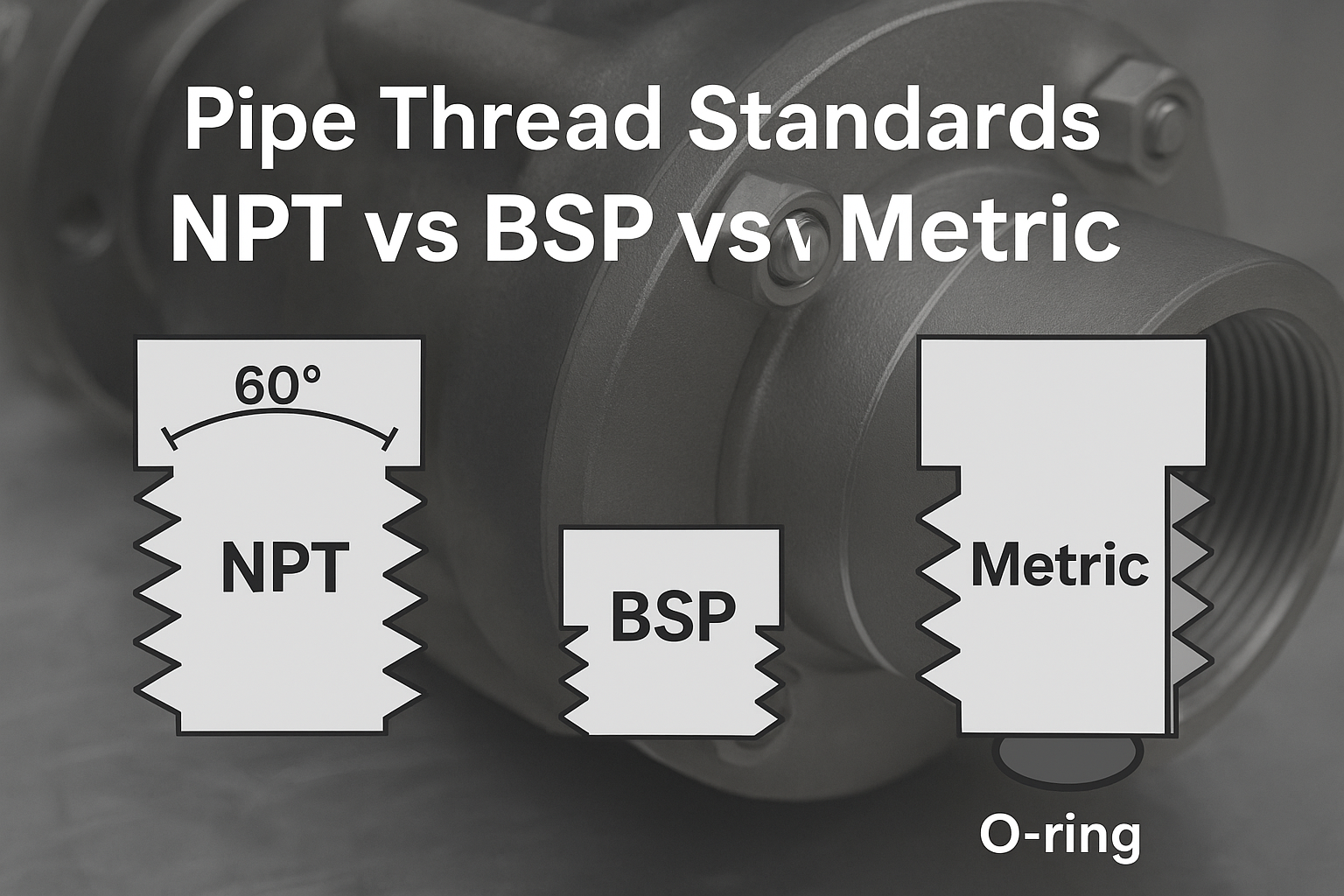

결론
- NPT: 미국/캐나다 표준, 60° 테이퍼 → Sealant 필요
- BSP: 유럽/영국 표준, 55° (Taper & Parallel) → O-ring 밀봉
- Metric: ISO 표준, 60° 평행 → 기계부품 중심
