배관 가스켓 종류 & 선택 가이드 – 용도별 장단점 비교

배관 가스켓 종류 & 선택 가이드 – 용도별 장단점 비교

핵심 요약:
가스켓(Gasket)은 배관과 플랜지 연결부에서 유체 누설을 방지하는 핵심 부품입니다. 재질, 구조, 사용 환경에 따라 금속·비금속·복합형 등 다양한 종류가 있으며, 잘못 선택하면 누설·사고·설비 정지로 이어질 수 있습니다. 이 가이드는 실무자가 현장에서 바로 참고할 수 있도록 가스켓의 역할, 종류별 특성, 선택 기준, 실무 적용 사례, 설치 시 주의점을 정리했습니다.

1. 가스켓의 역할과 기능

가스켓은 배관 플랜지면 사이에 삽입되어, 볼트 체결력으로 압축되어 유체가 새는 것을 방지하는 씰링(Sealing) 부품입니다. 주요 기능은 다음과 같습니다.

• 누설 방지: 액체·기체의 누설을 차단하여 안전과 효율 유지
• 압력 유지: 설계 압력 범위 내에서 밀봉 성능 확보
• 진동 흡수: 플랜지면의 미세한 변형과 진동을 흡수
• 온도·압력 변동 대응: 고온·저온, 고압·저압 조건에서도 안정적인 밀봉 유지

2. 주요 가스켓 종류

가스켓은 재질과 구조에 따라 크게 비금속, 금속, 복합형으로 구분됩니다.

2.1 비금속 가스켓 (Non-metallic Gasket)

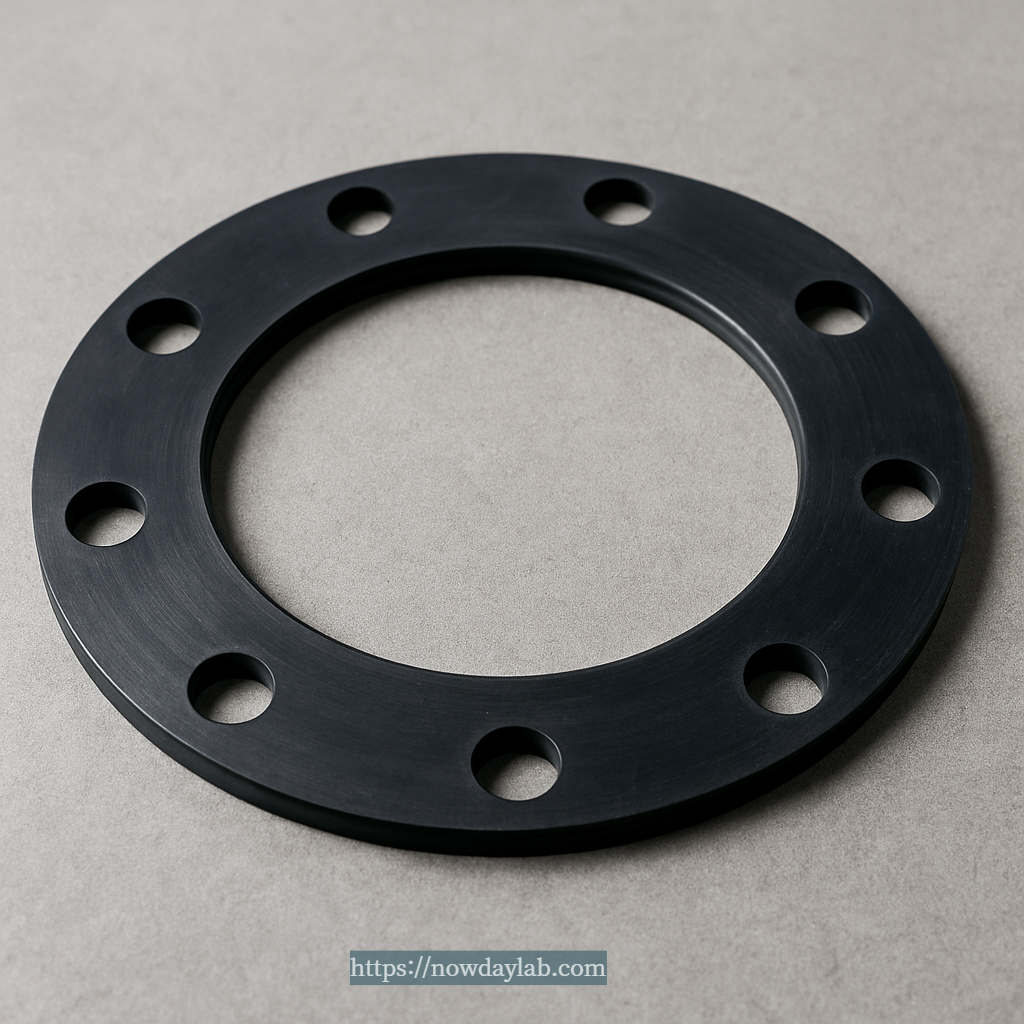

고무 가스켓 – 비금속 재질의 일반 배관용 가스켓

• 재질: 섬유(Fiber), 고무(Rubber), PTFE(폴리테트라플루오로에틸렌), 흑연(Graphite) 등
• 특징: 연성이 높아 불완전한 플랜지면에도 잘 밀착
• 장점: 가격 저렴, 저압·저온 환경에서 우수한 밀봉
• 단점: 고온·고압에는 부적합, 압축 변형 가능
• 적용: 냉각수, 배수, 일반 유체 배관

---

2.2 금속 가스켓 (Metallic Gasket)

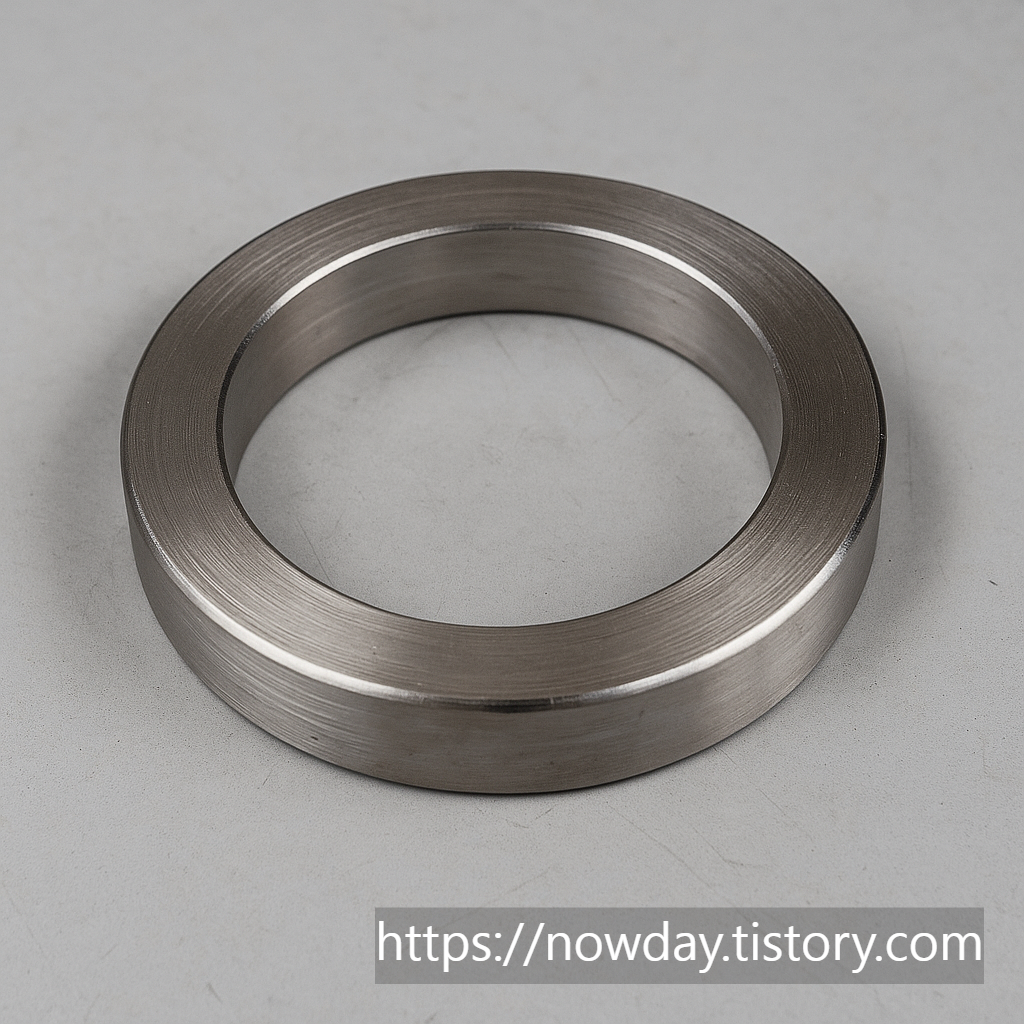

금속 가스켓 Metal Gasket – 고압·고온 배관용 금속 재질 가스켓

• 재질: 스테인리스, 구리, 알루미늄, 인코넬 등
• 특징: 고강도·고압 환경에 적합, 변형 적음
• 장점: 고온·고압에서도 장기간 안정
• 단점: 표면 상태가 좋지 않으면 밀봉 어려움, 체결력 요구 높음
• 적용: 고압 증기, 고온 가스, 석유화학 플랜트

2.3 복합형 가스켓 (Composite Gasket)

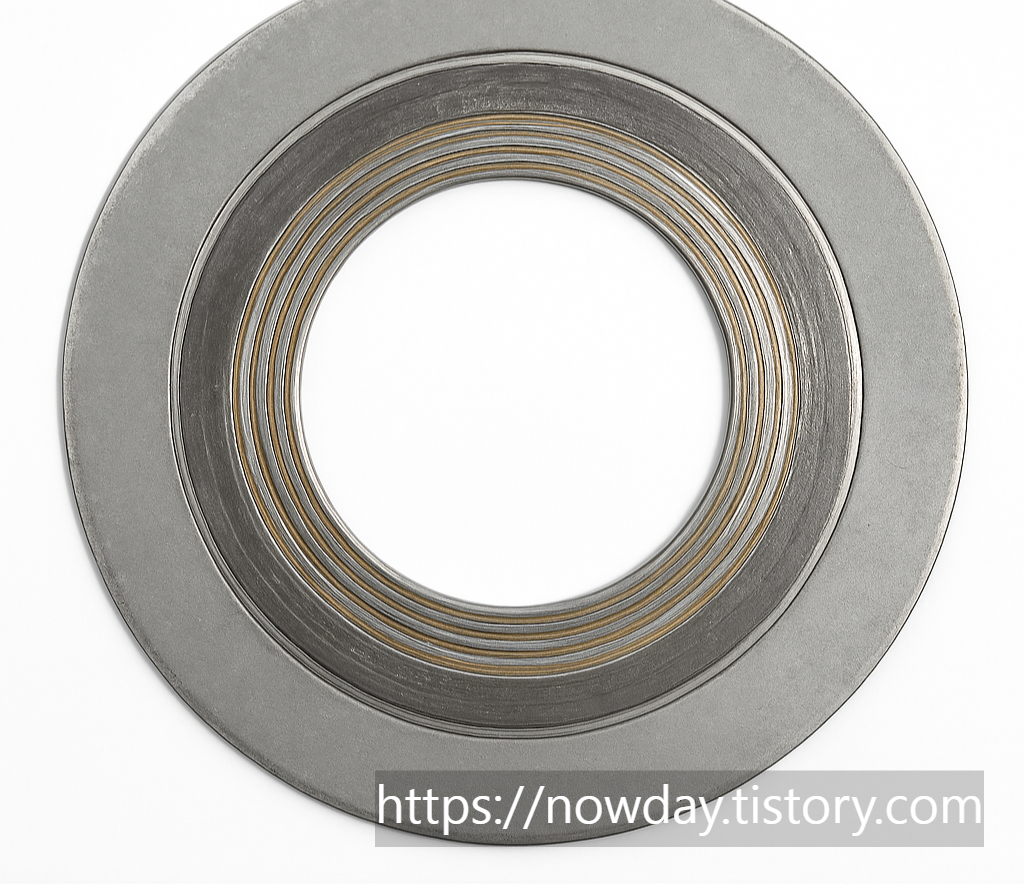

스파이럴 와운드 가스켓 Spiral Wound Gasket – 복합형 배관 가스켓

• 종류: 스파이럴 와운드 가스켓(Spiral Wound), 재킷 가스켓(Jacketed Gasket), 캠프로파일 가스켓(Kammprofile Gasket)
• 특징: 금속과 비금속 소재를 조합하여 장점 극대화
• 장점: 넓은 온도·압력 범위 대응, 재사용 가능성 높음
• 단점: 가격 높음, 제작 복잡
• 적용: 발전소, 정유·석유화학, LNG 설비

3. 가스켓 종류별 비교표

구분	재질	장점	단점	적용 분야
비금속	고무, 섬유, PTFE, 흑연	저렴, 가공 용이	고온·고압 부적합	저압 유체, 냉각수, 배수
금속	SS, 구리, 알루미늄	고온·고압 강함	표면 상태 민감	고압 증기, 석유화학
복합형	금속+비금속	범용성, 재사용 가능	비용 높음	발전소, LNG, 정유

4. 플랜지 압력 등급·유체별 선택 기준

• 압력 등급: ASME Class, JIS K, PN 등급에 맞는 가스켓 선택
• 온도 조건: 고온 환경에서는 흑연·금속·복합형 권장
• 유체 특성: 부식성·가연성·고점도 유체는 재질 호환성 필수 검토
• 가스켓 두께: 너무 두꺼우면 체결력 손실, 너무 얇으면 표면 결함 흡수 불가
• 가스켓 면형: RF, FF, RTJ 플랜지 면형에 맞춰 선정

5. 실무 적용 사례

• 발전소 고압 스팀 라인 → 스파이럴 와운드 가스켓
• 석유화학 열교환기 → 캠프로파일 가스켓
• 저압 냉각수 라인 → 비금속 고무 가스켓
• LNG 저장탱크 → PTFE 복합 가스켓

6. 설치 시 주의사항

1. 가스켓 표면에 손상·이물질이 없는지 확인
2. 플랜지면 청소 후 설치
3. 규정된 볼트 체결 토크 적용 (균일하게 대각선 순서로)
4. 재사용 시 변형·손상 여부 반드시 점검
5. 체결 후 압력 테스트로 누설 여부 확인

7. 결론

가스켓은 배관 밀봉의 최전선에서 작동하는 부품입니다. 작은 부품이라도 재질·형상·규격 선택이 잘못되면 수억 원의 피해와 안전사고로 이어질 수 있습니다. 이 글에서 설명한 종류별 특성과 선택 기준을 참고하여, 설계 단계부터 유지보수까지 최적의 가스켓을 적용하시기 바랍니다.

---
