가스켓 종류 총정리 – Spiral Wound, PTFE, Rubber 차이와 선택 기준

가스켓(Gasket)은 플랜지, 커버, 하우징 접합부에서 유체 누설을 막는 핵심 씰링 부품이다.
같은 가스켓이라도 재질과 구조에 따라 성능이 크게 다르며, 대표적으로 Spiral Wound, PTFE, Rubber 타입이 가장 많이 사용된다.

쉽게 정리하면:

• Spiral Wound = 고온·고압용 산업 설비
• PTFE Gasket = 강한 화학약품 대응
• Rubber Gasket = 물, 공기, 저압 배관용

즉 가격보다 온도·압력·유체 특성에 맞춰 선택해야 한다.

---

1. 가스켓이 왜 중요한가

배관과 장비는 금속끼리 완벽하게 밀착되지 않는다.
미세한 표면 거칠기와 틈새 때문에 그대로 체결하면 누설이 발생할 수 있다.

가스켓은 이 틈을 메워:

• 액체 누설 방지
• 가스 누설 방지
• 진동 완화
• 접합 안정성 향상

역할을 한다.

---

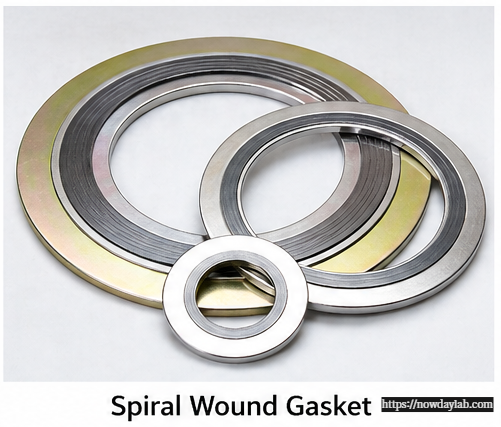

2. Spiral Wound Gasket이란?

금속 스트립과 필러 재질(Graphite, PTFE 등)을 나선형으로 감아 만든 가스켓이다.

특징

• 고온 / 고압에 강함
• 석유화학, 발전, 스팀 라인에 많이 사용
• ANSI / ASME 플랜지에 흔함
• 가격은 상대적으로 높음

사용 예

• Steam Line
• Hot Oil
• Process Gas
• Pressure Vessel Nozzle

---

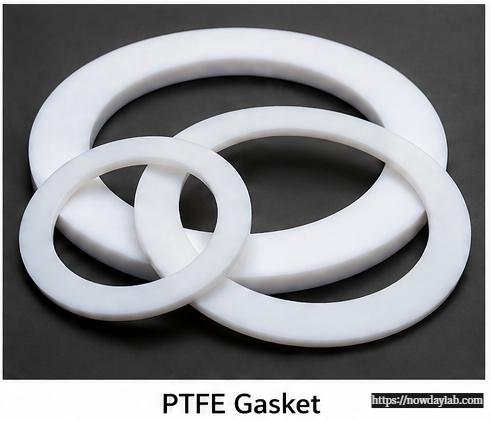

3. PTFE Gasket이란?

PTFE(테프론) 재질로 만든 가스켓으로, 내화학성이 매우 우수하다.



특징

• 산, 알칼리, 케미컬 대응 우수
• 부식성 유체 라인에 적합
• 비교적 저온~중온 사용
• 크리프(변형) 주의 필요

사용 예

• Chemical Line
• Acid Transfer
• Semiconductor Chemical

---

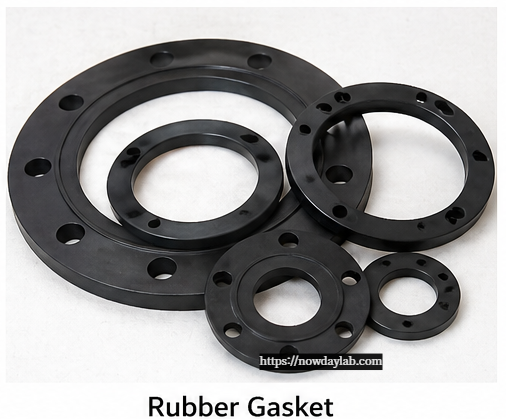

4. Rubber Gasket이란?

고무 재질 가스켓으로 가장 범용적이다.

대표 소재:

• EPDM
• NBR
• Neoprene
• Silicone

특징

• 가격 저렴
• 설치 쉬움
• 물, 공기, 일반 유체에 적합
• 고온·고압에는 한계

사용 예

• Water Line
• Air Line
• HVAC 배관
• 일반 설비

---

5. 차이 한눈에 비교

항목	Spiral  Wound	PTFE	Rubber
압력 대응	매우 우수	보통	낮음
온도 대응	매우 우수	중간	낮음
내화학성	보통~우수	매우 우수	소재별 상이
가격	높음	중간	낮음
재사용성	낮음	낮음	낮음
대표 용도	고온고압	케미컬	일반 배관

---

6. 실무에서 자주 하는 실수

유체만 보고 선정

케미컬 라인이라 PTFE만 봤다가 압력 조건 미스.

토크 관리 안 함

좋은 가스켓도 체결 불량이면 누설 난다.

플랜지 Face 타입 미확인

RF / FF 타입 맞춰야 한다.

재사용

압착된 가스켓 재사용은 누설 위험 높다.

---

7. 어떻게 선택하면 되나

조건	추천
고온 스팀	Spiral Wound
산/알칼리	PTFE
냉각수/공기	Rubber
저비용 일반라인	Rubber
중요 공정 배관	조건별 검토

---

8. 정리

압력과 온도면 Spiral Wound, 화학약품이면 PTFE, 일반 배관이면 Rubber가 기본 선택이다.

가스켓은 작은 부품처럼 보여도 설비 신뢰성을 좌우하는 핵심 부품이다.
누설 사고, 유지보수 비용, 생산 중단까지 연결될 수 있어 가격만 보고 선택하면 안 된다.

실무에서는 반드시:

• 유체 종류
• 온도
• 압력
• 플랜지 타입
• 유지보수 주기

까지 함께 검토해 선정하는 것이 맞다.
