Sight Glass란? – 내부 유체를 보는 장치 구조와 용도 총정리

Sight Glass(사이트 글라스)는 배관, 탱크, 공정 설비 내부의 유체 상태를 눈으로 직접 확인하기 위해 설치하는 관찰 장치다.

쉽게 말하면:

• 유체가 흐르는지 확인
• 색상 변화 확인
• 기포 발생 확인
• 오염 여부 확인
• 액면(Level) 확인

즉 센서 없이도 현장에서 즉시 상태를 볼 수 있는 매우 직관적인 장치다.

---

배관형 Sight Glass 예시이미지

1. Sight Glass란?

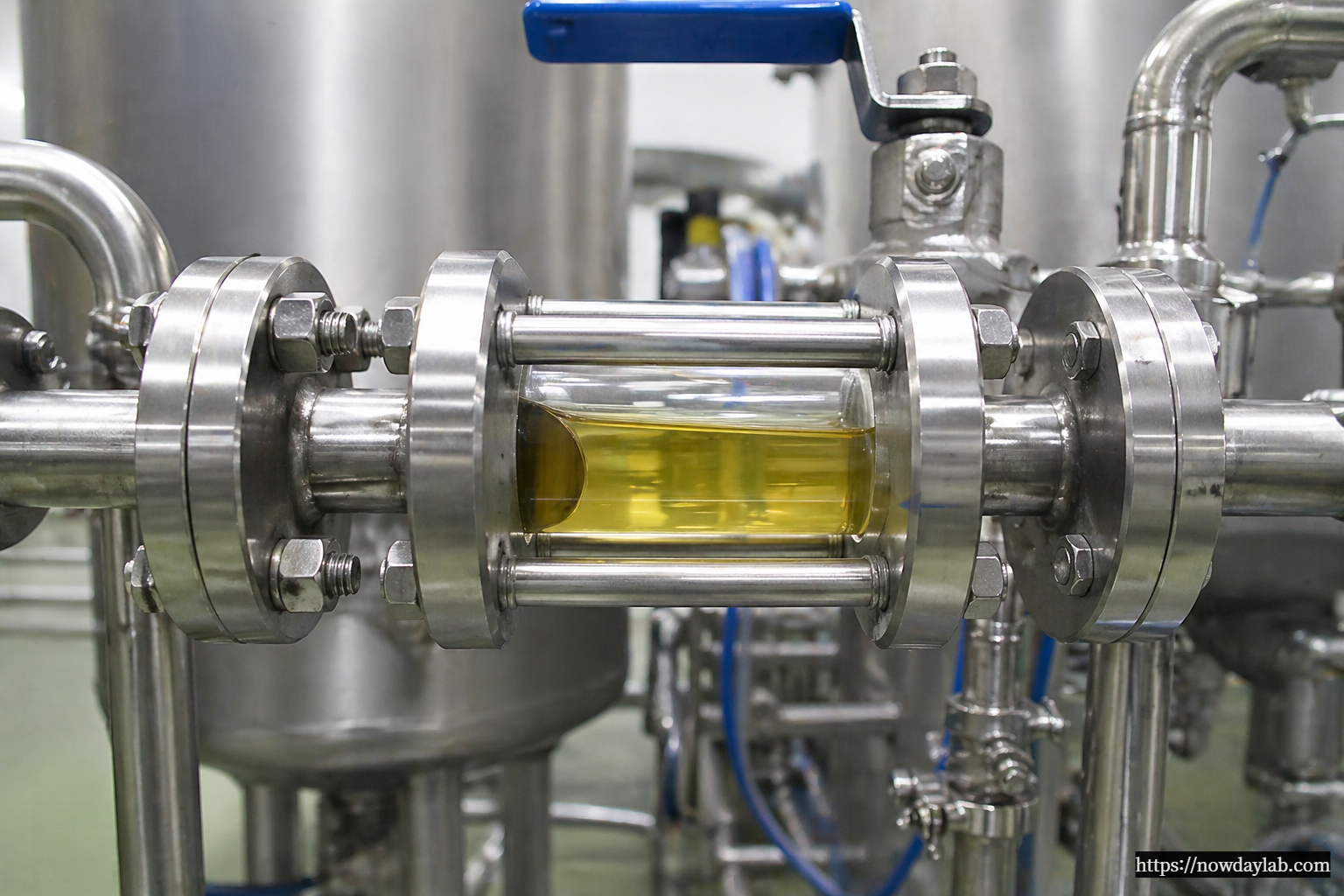

Sight Glass는 금속 하우징과 강화 유리(또는 투명 소재)로 구성되며, 내부 유체가 보이도록 만든 장비다.

배관 라인 중간이나 탱크 측면에 설치한다.

다른 이름

• Sight Flow Indicator
• Viewing Glass
• Level Gauge Glass
• Observation Window

---

2. 왜 사용하는가?

산업 현장에서는 숫자 데이터만으로 부족한 경우가 많다.

예를 들어:

• 펌프는 돌아가는데 실제 유체가 흐르는가?
• 액체에 거품이 끼는가?
• 오염물이나 슬러지가 있는가?
• 세정수가 깨끗하게 나오는가?

이런 건 직접 보는 게 가장 빠르다.

---

3. 대표 종류

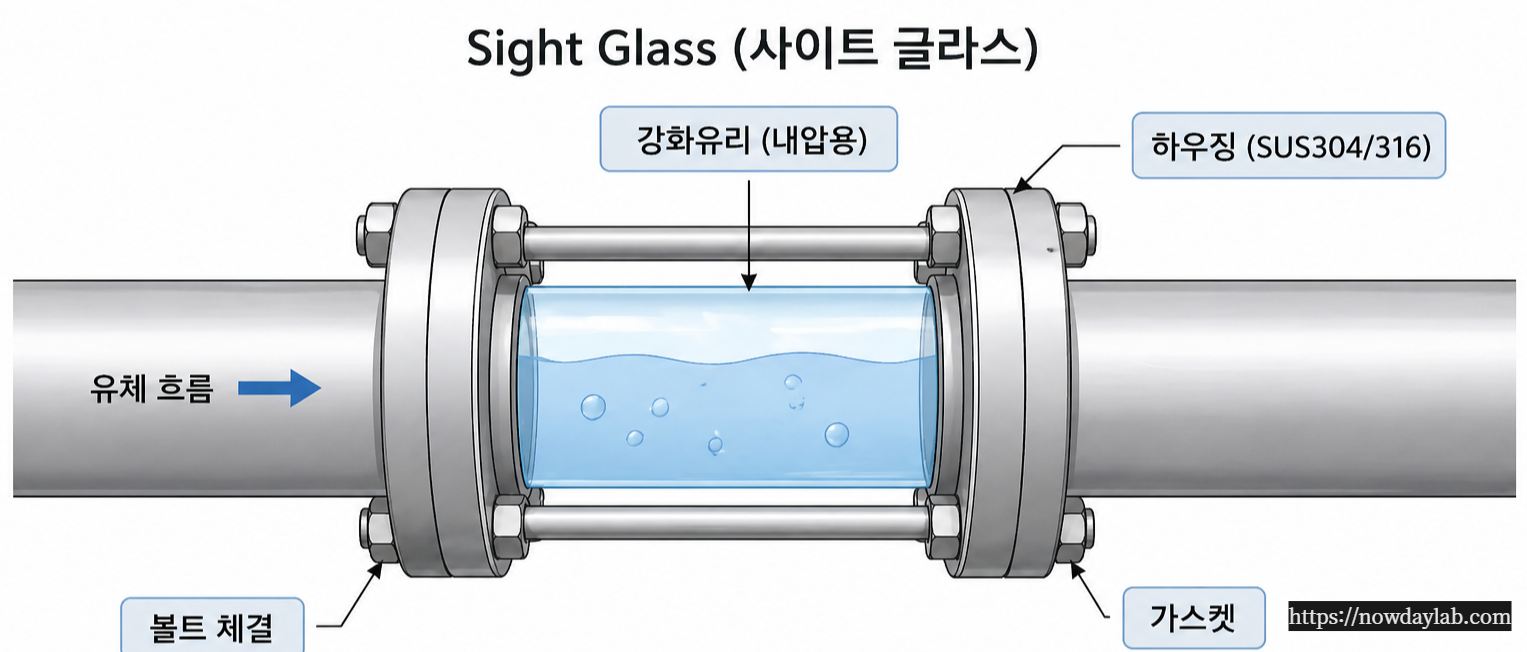

Inline Sight Glass

Inline Sight Glass

배관 중간에 설치해 흐름을 확인한다.

사용 예:

• 냉각수
• 화학약품
• 식품 공정
• CIP 라인

---

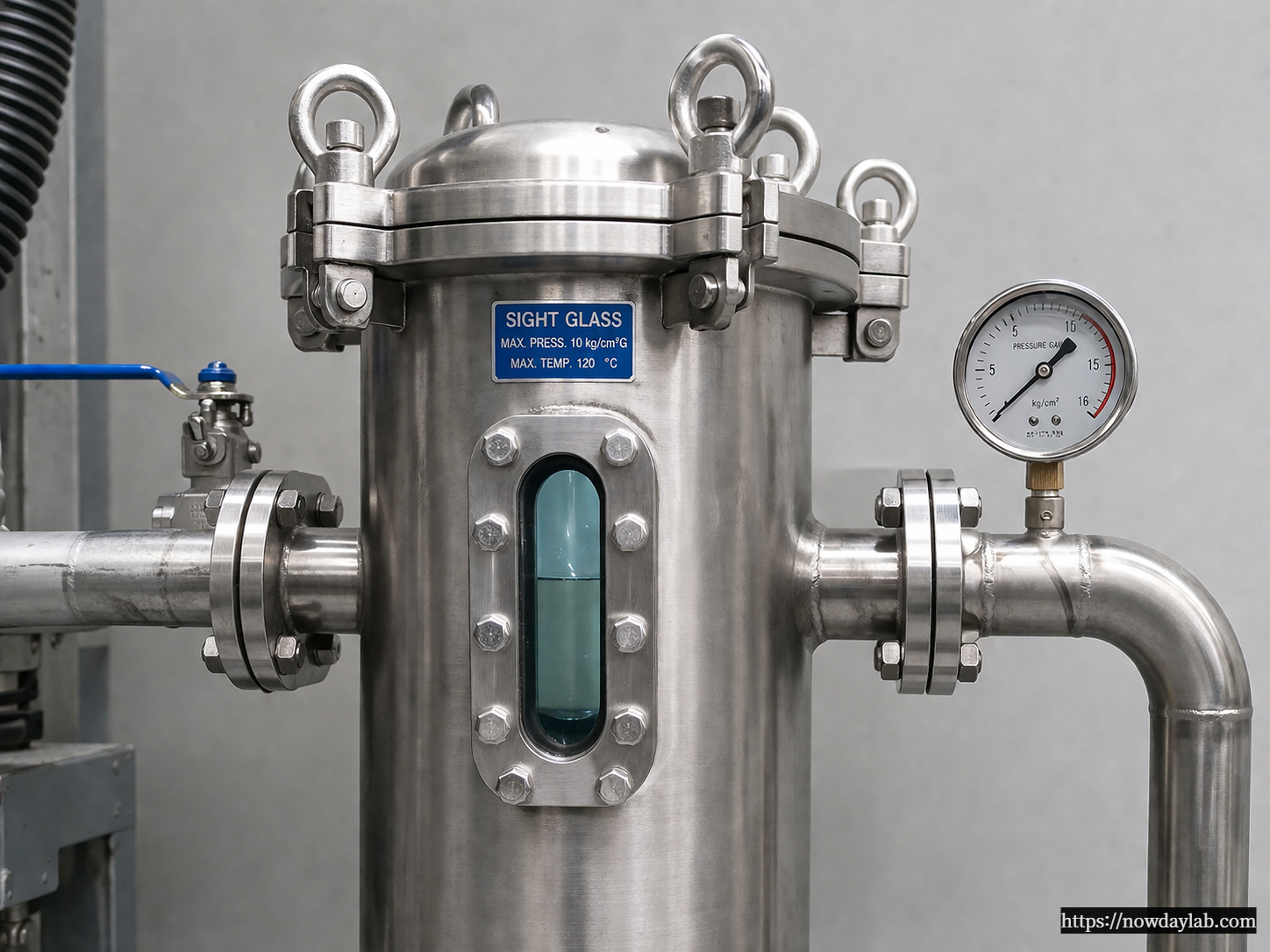

Tank Sight Glass

Tank Sight Glass

탱크 측면에 설치해 액면 높이를 본다.

사용 예:

• 저장탱크
• 믹싱탱크
• 반응기

---

Double Window Type

양쪽에서 보는 구조.

고압 또는 고온 라인에 사용된다.

---

4. 어디에 쓰나?

산업군	사용 예
제약	정제수, CIP 라인
반도체	케미컬 라인
식품	음료, 시럽 배관
일반 플랜트	냉각수, 윤활유
탱크 설비	레벨 확인

---

5. 실무에서 보는 포인트

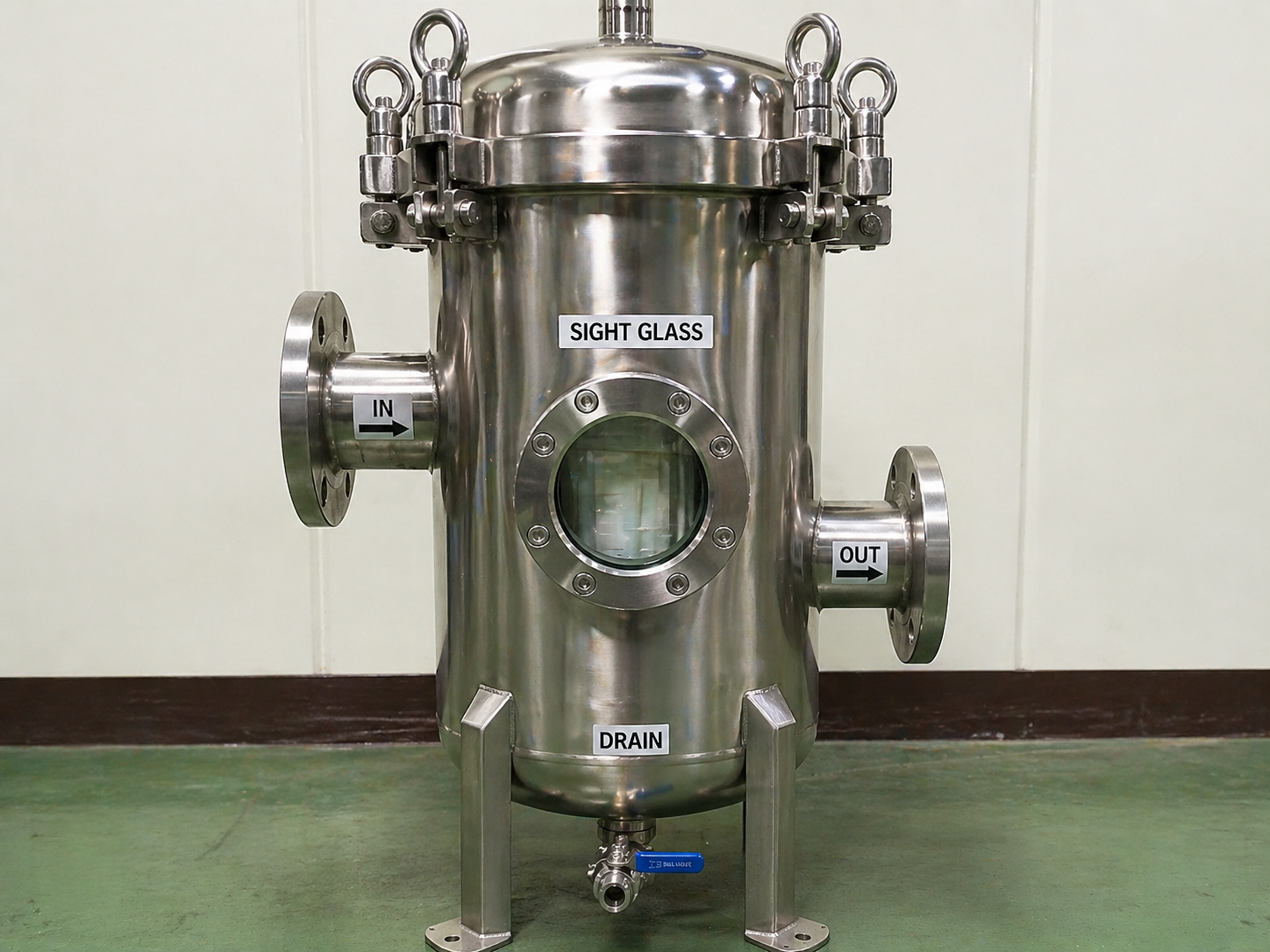

교육용 하우징



유체 흐름 유무

펌프는 켜졌는데 실제 유량 없는 경우 확인 가능.

기포 발생

캐비테이션, 에어 혼입 확인.

색상 변화

오염, 혼합 이상 여부 판단.

침전물 발생

슬러지나 파티클 확인.

---

6. 재질 선택 중요성

Sight Glass는 유리만 보면 안 된다.

확인 항목

• 압력
• 온도
• 유체 종류
• 충격 위험
• 연결 방식(Flange / Thread / Clamp)

예:

• Chemical Line → Borosilicate Glass
• 위생라인 → Clamp Type SUS316L

---

7. 실무에서 자주 하는 실수

일반 유리로 생각함

산업용은 강화유리, 내열유리 사용.

세정 약품 호환성 무시

강산 계열은 주의 필요.

시야 확보 안 되는 위치 설치

관찰 목적이면 위치가 중요하다.

고온 라인 보호커버 없음

화상 위험.

---

8. 정리

Sight Glass는 설비 내부 상태를 눈으로 즉시 확인하게 해주는 산업용 관찰창이다.

자동화 설비가 늘어도 Sight Glass는 여전히 현장에서 강력한 장치다.
센서보다 직관적이고, 이상 징후를 빠르게 발견할 수 있기 때문이다.

특히 유량, 기포, 색상, 오염 상태를 직접 봐야 하는 공정이라면 Sight Glass는 매우 효율적인 선택이다.

---
