스트레이너(Strainer)란? – 필터와 차이, 종류, 용도 정리

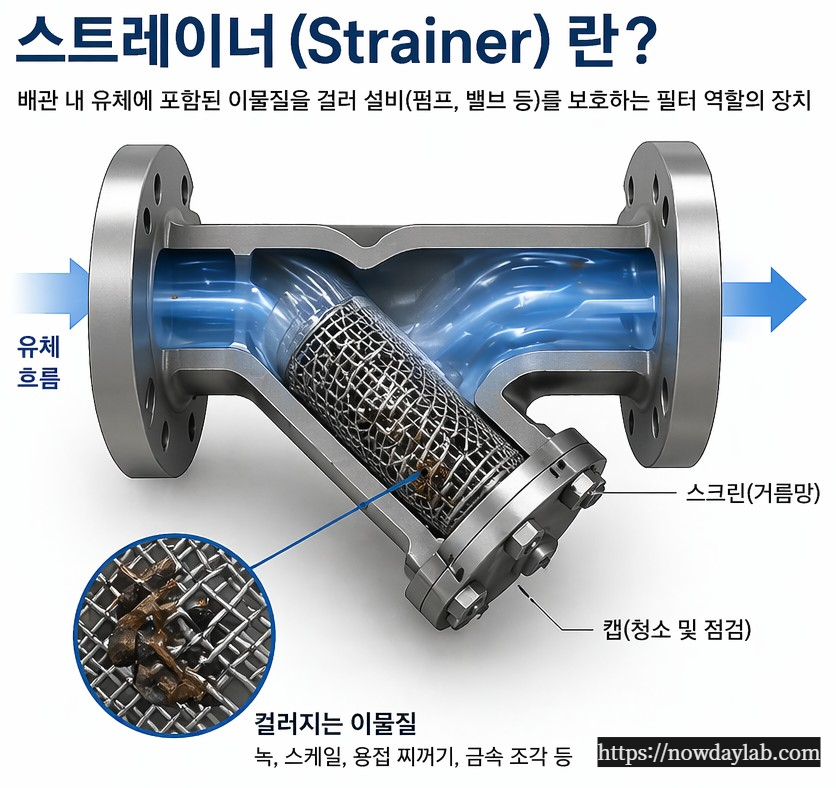

스트레이너는 배관 안을 흐르는 유체에서 큰 이물질, 금속 찌꺼기, 스케일, 용접 슬래그 같은 입자를 1차적으로 걸러 주는 장치다.
정밀 여과용 필터와 달리, 스트레이너는 주로 설비 보호용 전처리 장치에 가깝다.
펌프, 밸브, 유량계, 열교환기 앞단에 많이 설치되며, 가장 흔한 형태는 Y형 스트레이너와 바스켓 스트레이너다.

---



1. 스트레이너가 뭐냐

쉽게 말하면 스트레이너는 배관용 거름망 하우징이다.
유체가 배관을 따라 흐를 때, 내부에 있는 스크린(mesh)이나 펀칭망이 큰 이물질을 잡아 준다.

즉,

• 정수기 필터처럼 미세 입자를 정밀 제거하는 장비라기보다
• 펌프나 밸브가 큰 이물질 때문에 망가지지 않도록 막아주는 장치

라고 이해하면 된다.

그래서 현장에서는 스트레이너를 보통 보호용 부품으로 본다.

---

2. 왜 필요한가

배관 안에는 생각보다 이물질이 많다.

예를 들어:

• 배관 시공 후 남은 용접 찌꺼기
• 녹, 스케일
• 금속 조각
• 고형 입자
• 탱크 내부 이물질

이런 것들이 그대로 펌프나 밸브 안으로 들어가면 문제가 생긴다.

필요한 이유	설명
펌프 보호	임펠러 손상 방지
밸브 보호	시트 손상, 막힘 방지
계기 보호	유량계, 컨트롤 밸브 오작동 방지
열교환기 보호	튜브 막힘, 손상 방지

즉 스트레이너는 공정 전체를 지키는 1차 방어막이다.

---

3. 필터랑 뭐가 다르냐

이게 제일 많이 헷갈리는 부분이다.

구분	스트레이너	필터
목적	큰 이물질 제거, 설비 보호	미세 입자 제거, 품질 관리
구조	메쉬/스크린	카트리지/멤브레인/미디어
위치	배관 전처리	후단 정밀 여과
관리	청소 후 재사용 많음	교체형 많음
제거 대상	비교적 큰 입자	미세 입자

한 줄로 정리하면:

스트레이너 = 보호용 거름망
필터 = 정밀 여과 장치

---

4. 대표 종류

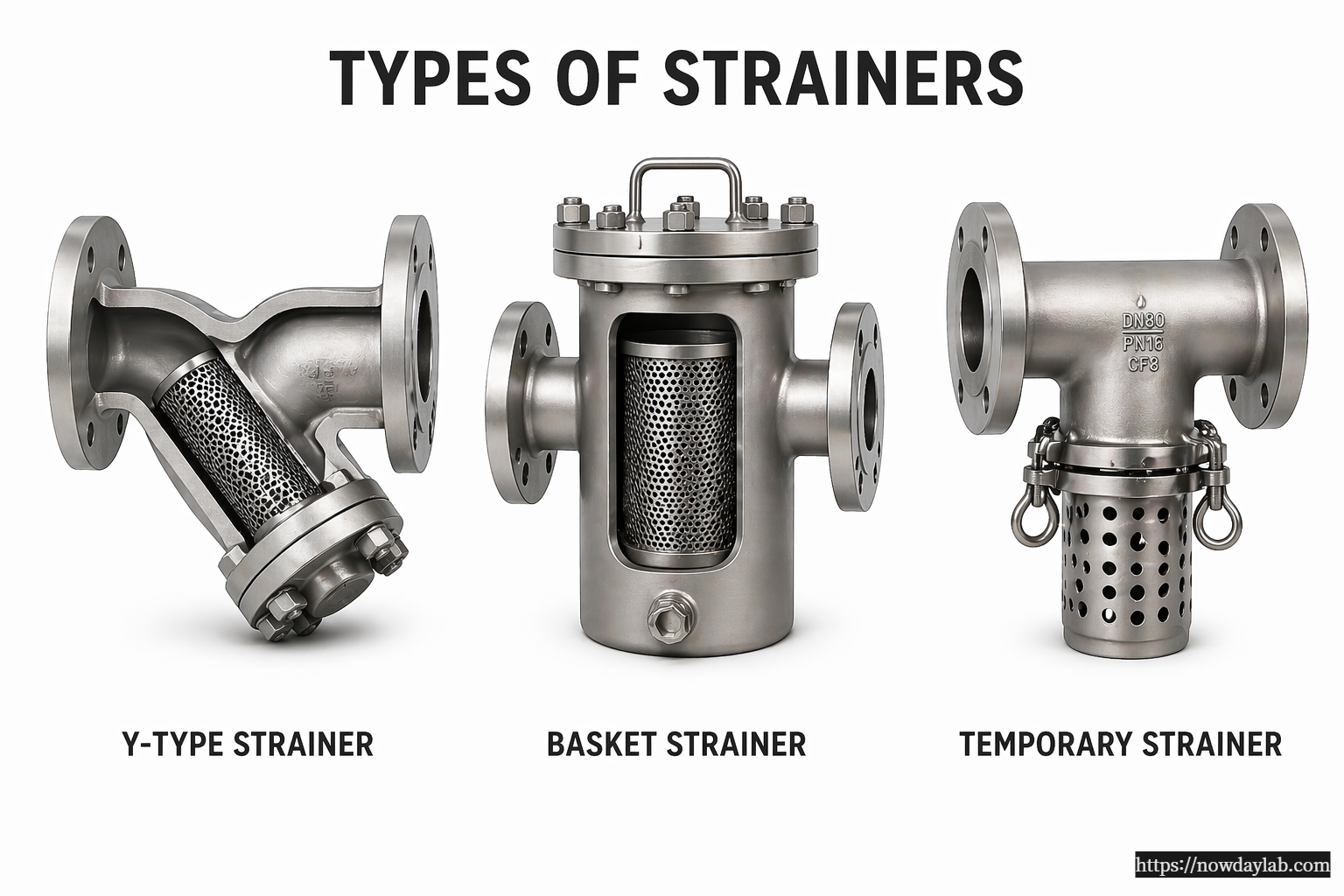

대표적인 스트레이너 종류들

Y Strainer

가장 흔한 타입이다.
몸체가 Y 모양이라서 이렇게 부른다.

• 구조 단순
• 설치 쉬움
• 비교적 작은 라인에 적합
• 수평/수직 설치 조건 확인 필요

Basket Strainer

내부에 바구니처럼 생긴 스크린이 들어간다.

• 큰 유량에 유리
• 청소 편함
• 압력손실 관리 유리
• 공간은 더 필요할 수 있음

Temporary Strainer

시운전이나 초기 배관 세척 단계에서 임시로 넣는 경우가 있다.

• 스타트업용
• 배관 잔여 이물 제거 목적
• 영구 사용보다는 임시 사용

---

5. 어떤 데 쓰이나

스트레이너는 생각보다 정말 많이 들어간다.

• 펌프 전단
• 컨트롤 밸브 전단
• 유량계 전단
• 열교환기 입구
• 탱크 출구 라인
• 스팀/워터/케미칼 배관

특히 펌프 앞단에 넣는 경우가 아주 많다.
펌프는 이물질에 민감해서, 흡입측 보호가 중요하기 때문이다.

---

6. 문의받았을 때 바로 확인할 것

업무적으로는 이걸 물어보면 된다.

확인 항목	목적 및 예시
유체 종류	물, 케미칼, 가스, 스팀인지
유량	사이즈 선정 기준
압력 / 온도	재질, 구조 선정
배관 사이즈	연결 규격 결정
제거하고 싶은 입자 크기	메쉬 선정
설치 위치	펌프 전단인지, 밸브 전단인지
재질	SUS304, SUS316, CS 등
연결 방식	Flange, Thread, Socket 등

문의 왔을 때 최소한
유체 / 유량 / 압력 / 온도 / 배관사이즈 / 메쉬 / 재질
이 7개는 받아야 한다.

---

7. 메쉬는 어떻게 보냐

메쉬(mesh)는 망의 촘촘함을 뜻한다.
숫자가 커질수록 더 촘촘하다.

예를 들어:

• 20 mesh = 비교적 거침
• 40 mesh = 중간
• 80~100 mesh = 더 촘촘

하지만 메쉬 숫자만 보면 헷갈릴 수 있어서,
실무에선 몇 mm / 몇 micron 제거 목적인지 같이 보는 게 낫다.

---

8. 실무에서 자주 생기는 문제

메쉬를 너무 촘촘하게 잡음

이물은 잘 잡지만 압력손실이 커질 수 있다.

청소 주기 고려 안 함

스크린 막히면 유량 떨어지고 차압 커진다.

필터처럼 생각함

스트레이너는 정밀 여과 목적이 아니다.

재질을 유체와 안 맞춤

케미칼 라인인데 CS 쓰면 부식 문제 생길 수 있다.

---

9. 한 줄로 이해하면

스트레이너는
배관 안의 큰 이물질이 설비로 들어가기 전에 먼저 잡아주는 보호장치다.

필터처럼 아주 미세하게 거르는 장비는 아니고,
펌프·밸브·열교환기 같은 장비를 보호하는 쪽에 더 가깝다.

---

결론

스트레이너는 배관 계통에서 큰 이물질을 걸러 설비를 보호하는 1차 장치다.
가장 흔한 종류는 Y형과 바스켓형이며, 정밀 여과가 아니라 설비 보호와 전처리가 핵심 목적이다.

업무적으로 문의를 받으면 먼저 아래를 확인하면 된다.

• 유체
• 유량
• 압력
• 온도
• 배관사이즈
• 메쉬
• 재질
