안전변 종류 비교 – 스프링식, 파일럿식, PSV 차이 정리

안전변은 모두 과압을 막는 장치지만, 작동 방식에 따라 종류가 나뉜다.
가장 일반적인 것은 스프링식 안전변, 대용량·정밀 제어에 쓰이는 것은 파일럿식, 현장에서는 PSV(Pressure Safety Valve) 라는 용어도 자주 사용된다. 이름보다 중요한 것은 어떤 설비에 어떤 방식이 맞는지다.

---

1. 왜 종류를 알아야 하나

안전변은 다 비슷하게 생겨도 적용 목적이 다르다.
소형 탱크, 압력용기, 증기 라인, 대형 공정 설비는 요구 조건이 모두 다르다.

예를 들어,

• 단순 압력 보호 → 스프링식
• 대용량 배출 필요 → 파일럿식
• 일반 안전변 표기 → PSV

즉, 종류를 알아야 선정이 쉬워진다.

---

2. 스프링식 안전변

가장 널리 쓰이는 기본형이다.
내부 스프링 힘으로 밸브를 닫고 있다가 설정압력에 도달하면 열리는 구조다.

특징

• 구조가 단순함
• 유지보수가 비교적 쉬움
• 가격 경쟁력이 좋음
• 소형~중형 설비에 많이 사용

적용 예시

• 압력용기
• 소형 탱크
• 일반 배관 라인
• 공장 설비

---

3. 파일럿식 안전변

메인 밸브와 파일럿 밸브가 함께 작동하는 방식이다.
작은 파일럿 밸브가 압력을 감지해 메인 밸브를 여는 구조로, 대형 시스템에 많이 사용된다.

특징

• 높은 밀폐 성능
• 대용량 배출 가능
• 설정압력 제어가 정밀함
• 고압 시스템에 유리

적용 예시

• 대형 압력용기
• 정유/화학 플랜트
• 고압 가스 설비
• 대유량 공정 라인

---

4. PSV는 무엇인가

PSV는 Pressure Safety Valve 의 약어다.
현장에서는 안전변 전체를 PSV라고 부르는 경우가 많다.

즉,

• PSV = 안전변을 영어식으로 부르는 경우 많음
• 스프링식 PSV
• 파일럿식 PSV

처럼 쓰이기도 한다.

---

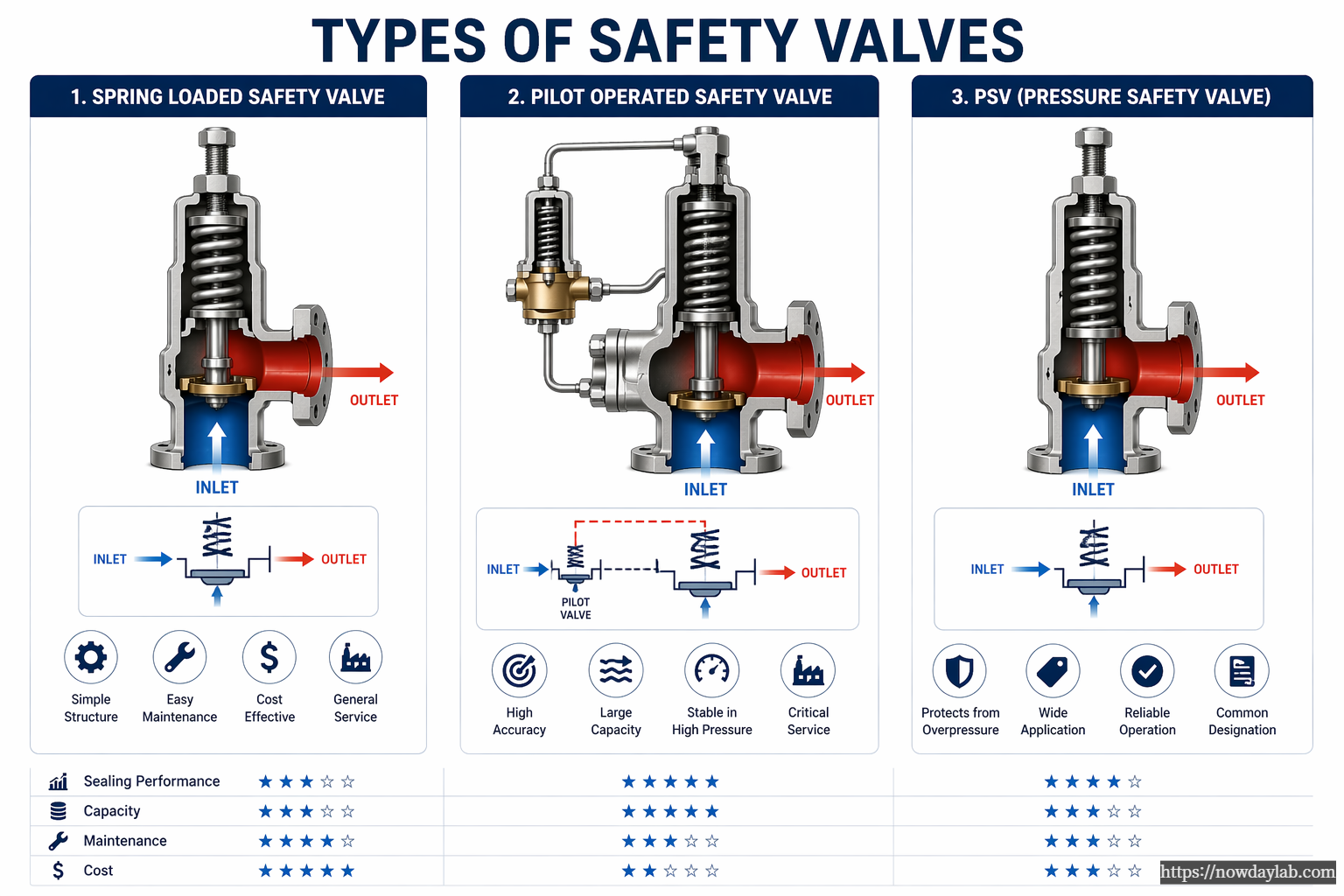

5. 종류별 비교

구분	스프링식	파일럿식
구조	단순	비교적 복잡
가격	낮음	높음
유지보수	쉬움	상대적으로 복잡
제어 정밀성	보통	높음
배출 용량	보통	큼
추천 설비	일반 설비	대형/고압 설비

---

6. 현장에서 어떻게 고르나

실무에서는 아래 기준으로 많이 본다.

체크 항목	선택 기준
설비 규모	크면 파일럿식 검토
예산	제한적이면 스프링식
유지보수 인력	적으면 단순형 선호
정밀 압력 관리	파일럿식 유리
일반 목적	스프링식 많이 사용

---

결론

안전변은 종류마다 장단점이 다르다.
일반 설비는 스프링식이 가장 많이 쓰이고, 대형·고압 설비는 파일럿식이 유리할 수 있다.

한 줄 정리:

• 스프링식 = 가장 일반적
• 파일럿식 = 대형·정밀용
• PSV = 안전변을 뜻하는 현장 용어로 많이 사용
