안전변 작동원리 – 설정압력에 도달하면 어떻게 열릴까?

안전변은 평소에는 닫혀 있다가, 내부 압력이 설정압력(Set Pressure) 에 도달하면 자동으로 열려 과압을 배출하는 장치다.
압력이 내려가면 다시 닫히며 설비를 정상 상태로 유지한다. 즉, 안전변의 핵심은 사람이 조작하지 않아도 압력 변화에 자동 반응한다는 점이다.

---

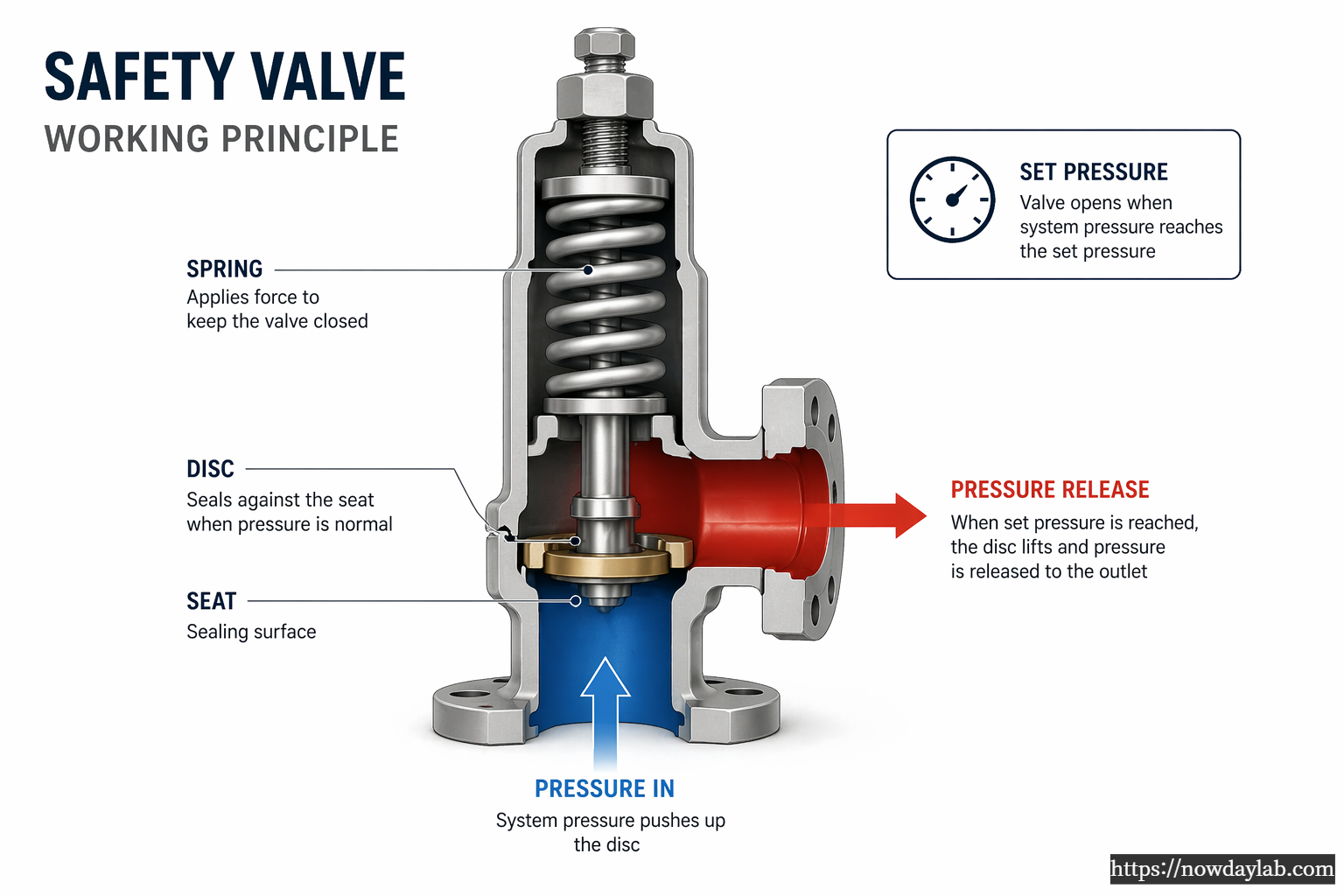

This cross-section illustrates how a safety valve opens at set pressure and releases excess pressure to protect the system

1. 안전변은 평소 어떻게 유지되나

안전변 내부에는 보통 스프링이 들어 있다.
이 스프링 힘이 밸브 디스크를 눌러 평상시에는 밸브가 닫힌 상태를 유지한다.

쉽게 말하면,

• 내부 압력보다 스프링 힘이 강하면 닫힘
• 내부 압력이 커지면 열림

이 균형으로 작동한다고 보면 된다.

---

2. 설정압력이란 무엇인가

설정압력은 안전변이 처음 열리기 시작하도록 맞춰 둔 압력값이다.
예를 들어 설정압력이 10 bar라면, 내부 압력이 그 수준에 도달했을 때 밸브가 개방되기 시작한다.

항목	의미
Set Pressure	밸브 개방 시작 압력
Operating Pressure	평상시 운전 압력
Overpressure	설정압력 초과 상태

설정압력은 설비 허용압력과 직접 연결되므로 매우 중요하다.

---

3. 실제 작동 순서

단계	상태
정상 운전	밸브 닫힘
압력 상승	설정압력 접근
설정압력 도달	밸브 개방 시작
과압 상태	유체 배출
압력 정상화	밸브 재닫힘

즉, 안전변은 압력이 높아질수록 열리고, 낮아지면 닫힌다.

---

4. 왜 자동 작동이 중요한가

압력 이상 상승은 짧은 시간 안에 발생할 수 있다.
사람이 수동으로 밸브를 열기 전에 설비가 위험해질 수도 있다.

그래서 안전변은

• 무인 상태에서도 대응 가능
• 야간 운전 중에도 보호 가능
• 급격한 압력 상승에도 즉시 반응 가능

이라는 장점이 있다.

---

5. 현장에서 자주 하는 오해

Q1. 운전압력에서 조금 새는 건 정상인가?

정상적이라 보기 어렵다. 좌석 손상, 세팅 문제, 오염 등을 점검해야 한다.

Q2. 한 번 열리면 계속 열려 있나?

아니다. 압력이 내려가면 다시 닫힌다.

Q3. 설정압력은 높을수록 안전한가?

아니다. 너무 높으면 설비 허용압력을 넘길 수 있다.

---

6. 실무 체크포인트

확인 항목	포인트
설정압력	설비 허용압력과 일치 여부
누설 여부	평상시 새는지 확인
배출라인	막힘 여부 점검
재닫힘 상태	개방 후 정상 복귀 여부

---

안전변은 스프링 힘과 내부 압력의 균형으로 작동한다.
설정압력에 도달하면 자동으로 열리고, 압력이 정상화되면 다시 닫힌다.

한 줄 요약:

안전변은 과압이 되면 자동 개방하고, 정상 압력으로 돌아오면 자동 복귀하는 보호장치다.
