핵심 요약:
하이브리드 본딩(Hybrid Bonding)은 기존 플립칩(Flip-Chip) 방식의 한계를 극복하기 위해 개발된 차세대 패키징 기술로, 솔더 범프 없이 금속 패드와 절연체를 동시에 직접 결합하는 방식입니다. HBM(High Bandwidth Memory), 3D NAND, 고성능 로직 패키징 등 초고밀도·저전력 반도체 설계에서 핵심적인 역할을 하고 있습니다.

1. 개요

하이브리드 본딩은 웨이퍼-웨이퍼(W2W) 또는 다이-웨이퍼(D2W) 접합 과정에서 금속-금속과 절연체-절연체 결합을 동시에 구현하는 기술입니다. 전통적인 플립칩은 솔더 범프(Solder Bump)를 이용해 전기적 연결을 하였으나, 범프 크기와 피치(Pitch) 한계로 인해 I/O 밀도와 신호 지연에 제약이 있었습니다. 하이브리드 본딩은 이를 제거하여 더 높은 I/O 밀도, 낮은 전력 소모, 얇은 패키지를 구현할 수 있습니다.

2. 기존 플립칩 방식과의 차이

아래 그림은 플립칩과 하이브리드 본딩 구조를 비교한 것입니다.

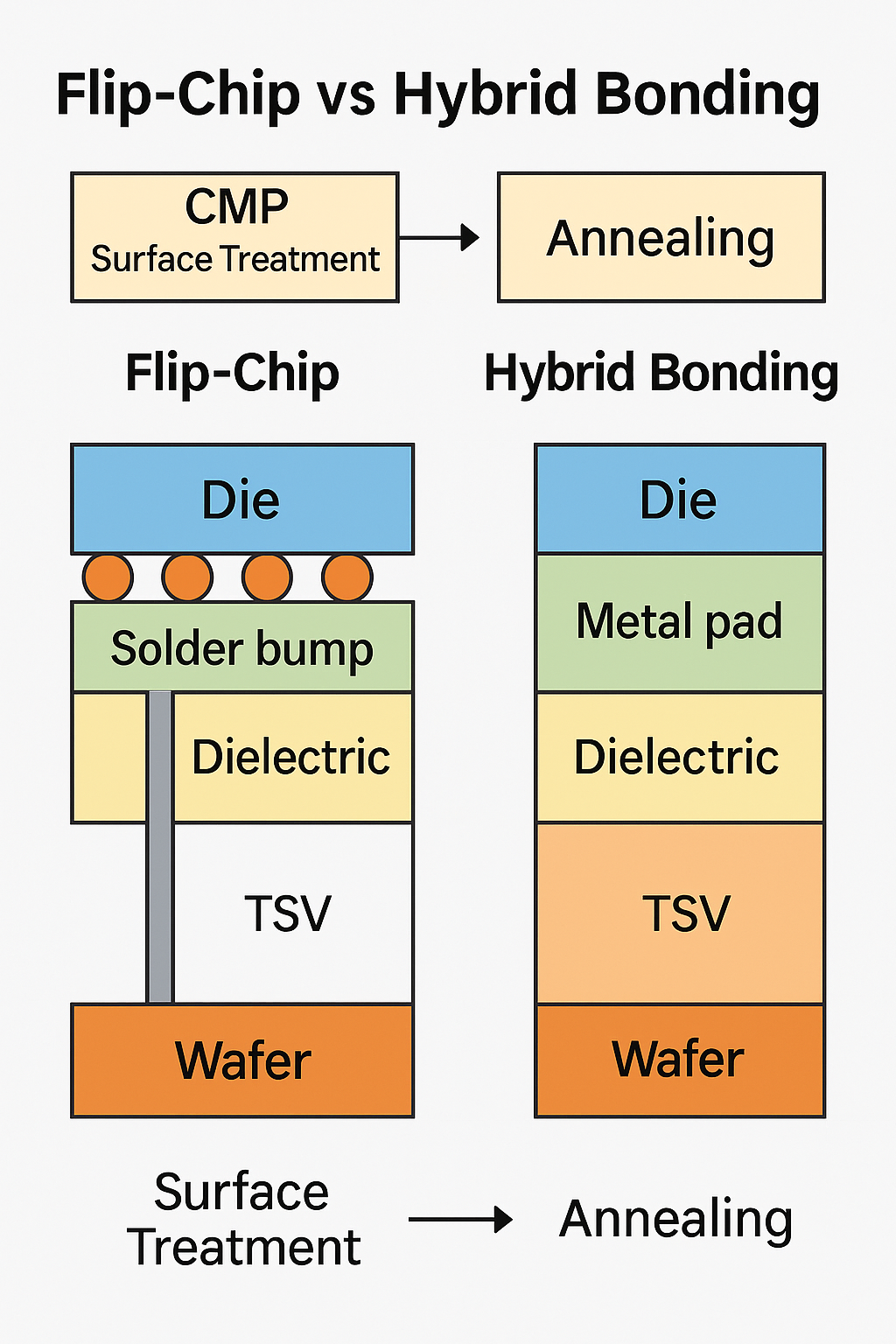

플립칩과 하이브리드 본딩 비교 – TSV, 금속 패드, 절연층 구조 및 공정 차이

• 플립칩: 솔더 범프 + 언더필(Underfill) 필요, 피치 한계 존재
• 하이브리드 본딩: 범프 없음, 금속 패드와 절연층 동시 접합, 피치 축소 가능

3. 하이브리드 본딩 공정 단계

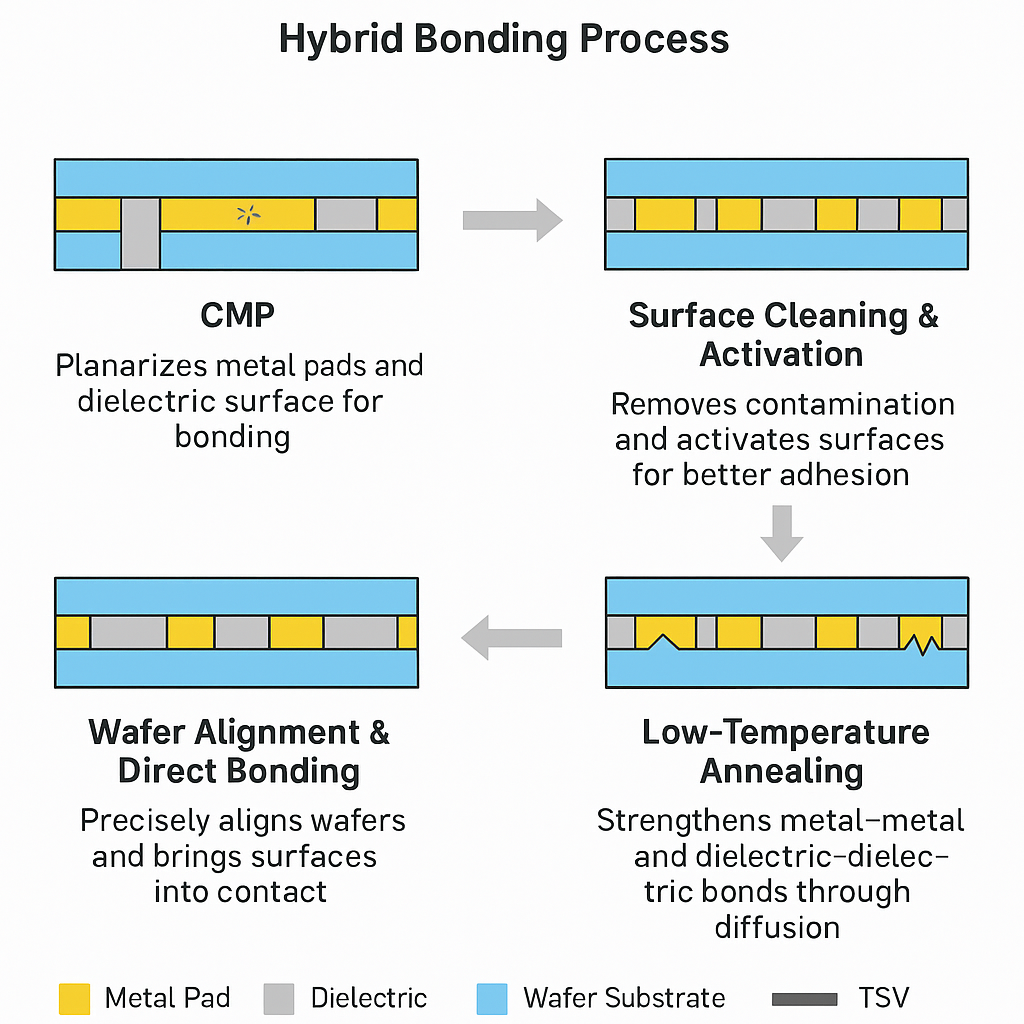

Hybrid Bonding Process – CMP, Surface Cleaning, Wafer Alignment, Low-Temperature Annealing

1. CMP(화학적 기계 연마): 금속 패드와 절연층 표면을 평탄화
2. 표면 세정 및 활성화: 플라즈마 세정 또는 화학 처리로 접합력 강화
3. 웨이퍼 맞대기(Direct Bonding): 상부·하부 웨이퍼를 정밀 정렬 후 접촉
4. 저온 어닐링(Low-temp Annealing): 금속 확산 및 절연층 결합 강화를 위한 열 처리

4. 주요 장점

• 초고밀도 I/O 구현: 피치를 10μm 이하로 축소 가능
• 저전력: 접속 길이 감소로 전력 소모 및 발열 감소
• 패키지 두께 감소: 범프 제거로 초박형 패키징 가능
• 전기적 성능 향상: 신호 지연 및 전력 손실 최소화

5. 적용 분야

• HBM 및 HBM3E, HBM4 메모리 적층
• 3D NAND 플래시 메모리
• 고성능 AI/ML 가속기 패키징
• SoIC(System on Integrated Chips) 기술

6. 시장 전망

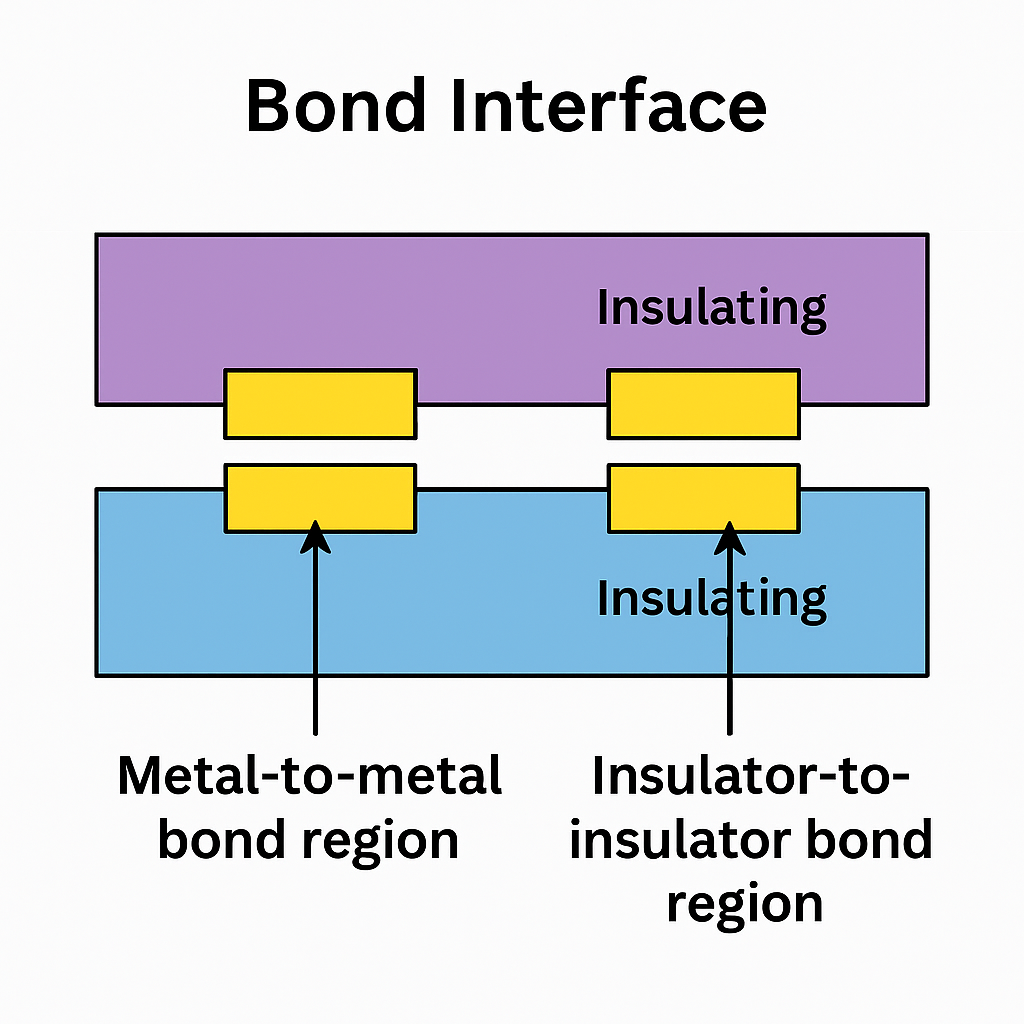

Bond Interface – 금속-금속 결합 영역과 절연체-절연체 결합 영역

하이브리드 본딩은 현재 TSMC, 삼성전자, 인텔, SK HYNIX 등 주요 파운드리와 패키징 기업이 연구·양산 중입니다. 특히 HBM4와 AI 반도체 시장의 급성장이 예상되면서, 하이브리드 본딩은 향후 5년 내 주류 패키징 기술로 자리잡을 가능성이 높습니다.

하이브리드 본딩은 기존 플립칩의 피치 한계와 두께, 전력 문제를 해결하는 혁신적인 패키징 기술입니다. 고성능·저전력·고밀도 요구가 높아지는 반도체 시장에서 필수적인 솔루션으로 자리잡고 있으며, 향후 AI, 고성능 컴퓨팅(HPC), 메모리 적층 기술의 핵심 기반이 될 것입니다.

---
