흡입양정이란? – 펌프 설계와 설치 시 반드시 알아야 할 기본 개념

펌프 설비를 설계하거나 설치할 때 가장 많이 나오는 개념 중 하나가 바로 흡입양정(Suction Lift)이다. 하지만 현장에서는 흡입양정과 양정(Head), 압력(P) 개념을 혼동하는 경우가 많고, 특히 자흡식 펌프나 탱크 하부 설치 조건에서 이 개념이 명확하지 않으면 운전 불능이나 캐비테이션 등의 문제가 발생할 수 있다.

---

1. 흡입양정이란?

흡입양정과 흡입정수압은 펌프 설치 위치에 따라 달라지며, 자흡펌프는 프라이밍 구조를 통해 초기 유체 유입을 보장한다.

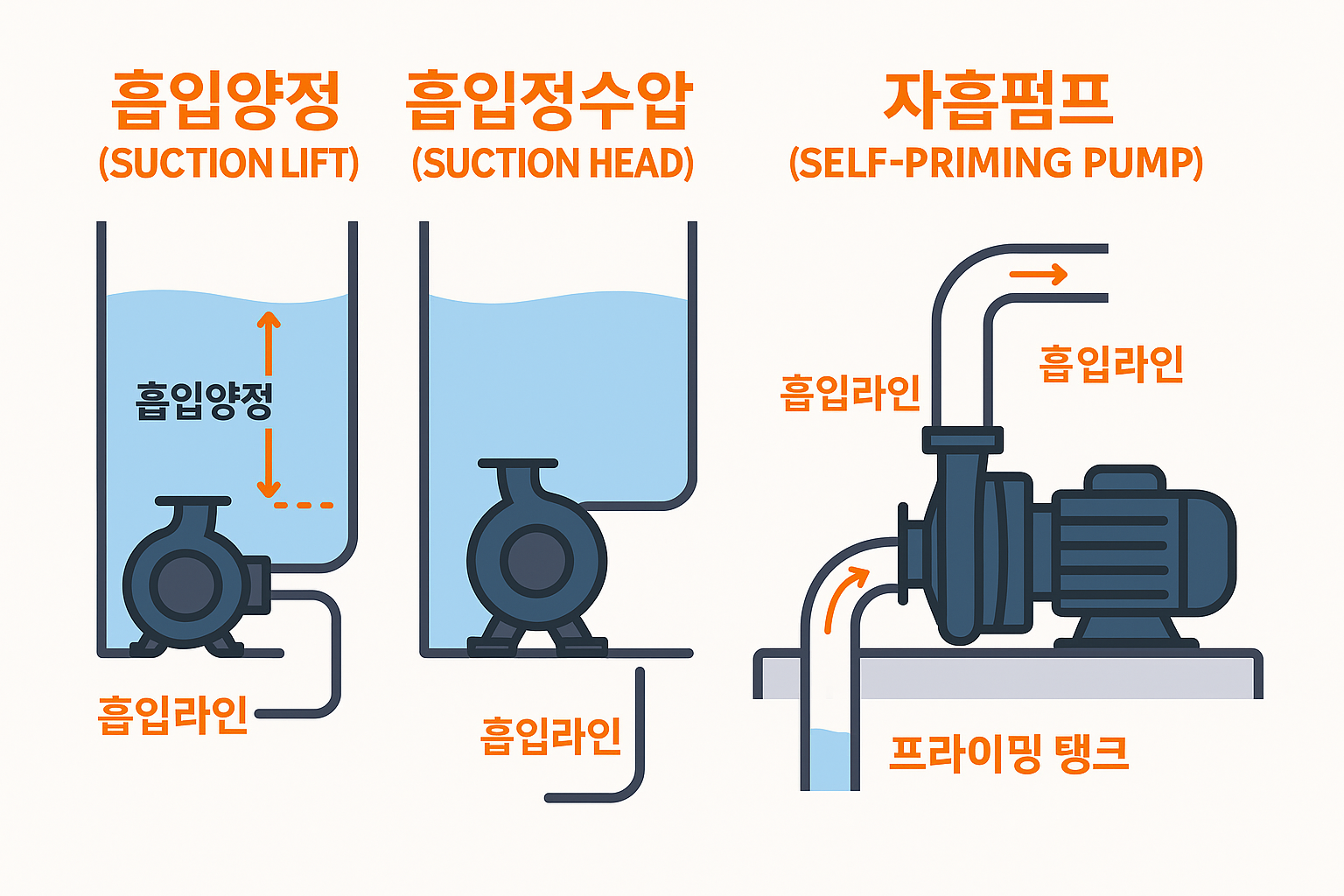

흡입양정(Suction Lift)이란 펌프의 흡입구보다 유체의 수면이 낮은 경우, 그 높이 차이를 말한다.

즉, 펌프가 유체를 "끌어올려야 하는 높이"를 의미하며, 다음과 같은 공식으로 표현할 수 있다:

흡입양정 = 펌프 흡입구와 유체면 간의 수직 거리 (단위: m)

• 유체면이 펌프보다 낮으면 → 양의 흡입양정 (Suction Lift)
• 유체면이 펌프보다 높으면 → 흡입 정수압 (Suction Head)

“Suction Head는 자흡 (양압), Suction Lift는 끌어올림 (진공/음압)”
→ 우리말로는 둘 다 ‘흡입양정’이라 부르기도 하니, 오해가 있을 수 있다

교과서적 정의 (국제 기준, ASME/HI 등)

용어	공식 영어 정의	정확한 의미	우리말 대응
Suction Head	Static pressure of liquid above pump centerline	자흡이 가능한 상황 (양압)	흡입 정수압 (또는 흡입헤드)
Suction Lift	Vertical distance the pump must lift liquid	유체를 끌어올려야 하는 상황 (음압)	흡입양정

▶ 출처: Hydraulic Institute, Crane Technical Paper No. 410, ASME PTC 등

---

2. 흡입양정 vs 흡입 정수압

구분	설명	예시
흡입양정 (Suction Lift)	펌프가 유체를 끌어올려야 하는 경우	펌프가 지상, 탱크가 지하에 있는 경우
흡입 정수압 (Suction Head)	유체가 펌프 쪽으로 자연스럽게 흘러 들어오는 경우	펌프가 탱크보다 아래에 있는 경우

핵심 차이:

• Suction Head는 펌프에 가해지는 압력이 플러스
• Suction Lift는 펌프가 유체를 당겨야 하므로 내부 진공이 필요함 → NPSH에 불리함

---

3. 흡입양정이 중요한 이유

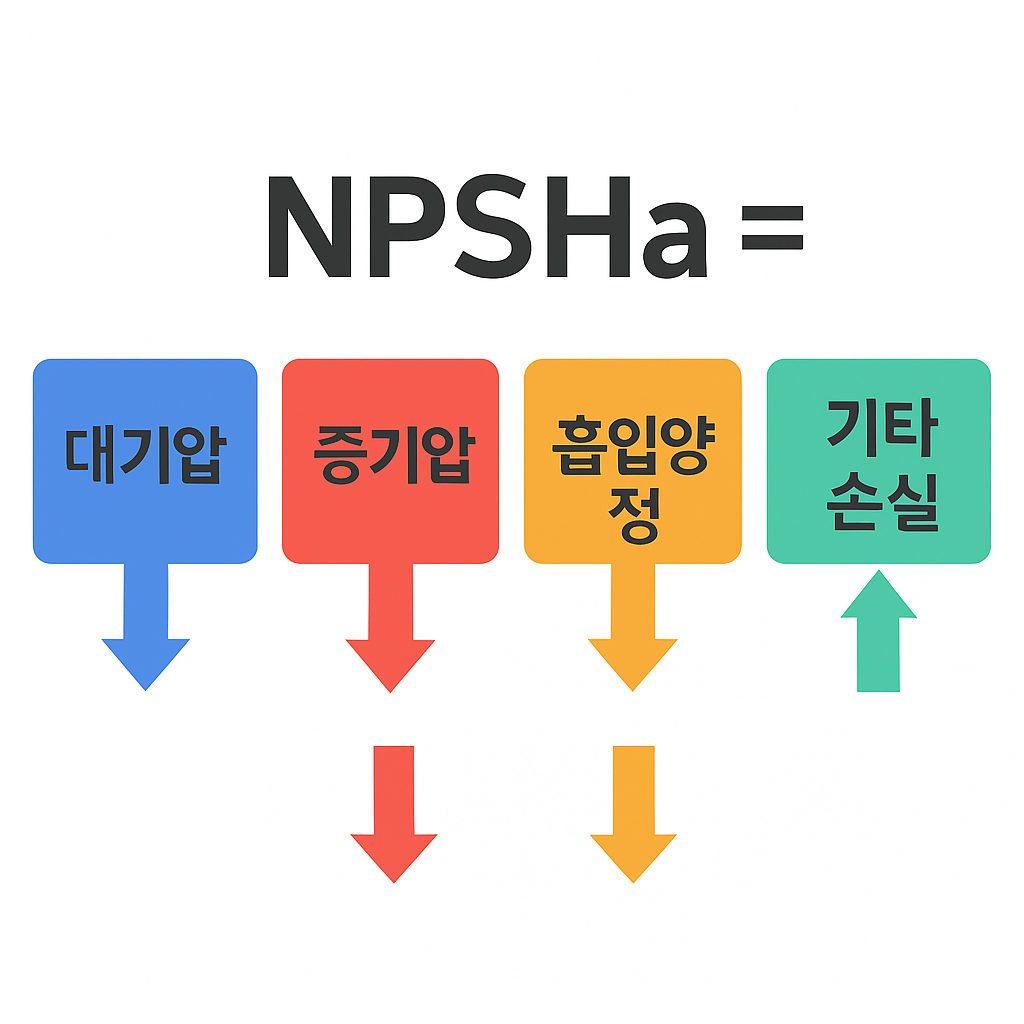

NPSHa는 대기압에서 증기압, 흡입양정, 기타 손실을 고려하여 계산되며, 캐비테이션 방지를 위한 핵심 설계 지표이다.

• NPSHa 계산 시 필수 요소
• 흡입양정이 클수록 펌프 내부에 진공 발생 → 캐비테이션 유발 가능성 ↑
• 자흡식 펌프나 초기 프라이밍 조건에서 중요한 설계 요소
• 흡입양정이 큰 경우는 펌프의 위치 조정 또는 프라이밍 설계 필요

---

4. 설치 시 주의사항

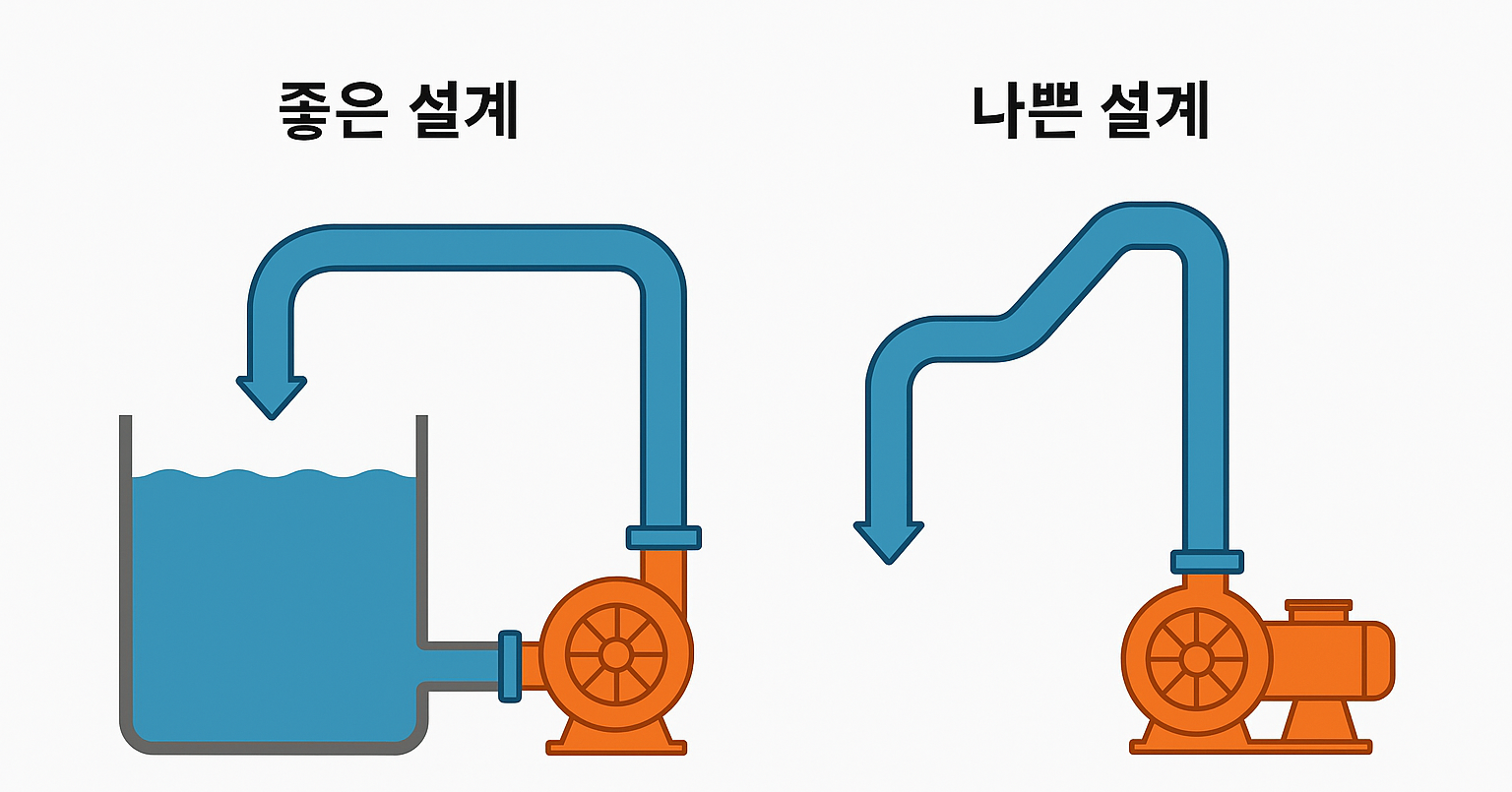

흡입 배관은 가능한 짧고 직선으로 구성해야 하며, 과도한 고점이나 굴곡은 공기 포켓을 유발해 자흡 불량과 캐비테이션의 원인이 된다.

• 흡입 배관은 가능한 짧고 직선으로 설계할 것
• 흡입 높이는 4~5m 이하로 유지하는 것이 일반적 (대기압 한계)
• Check Valve는 펌프 아래가 아닌, 배관 중간이나 위쪽에 설치 (자흡 방해 방지)
• 배관 내부 공기 제거가 가능한 구조 필요 (에어벤트, 수동 프라이밍 등)

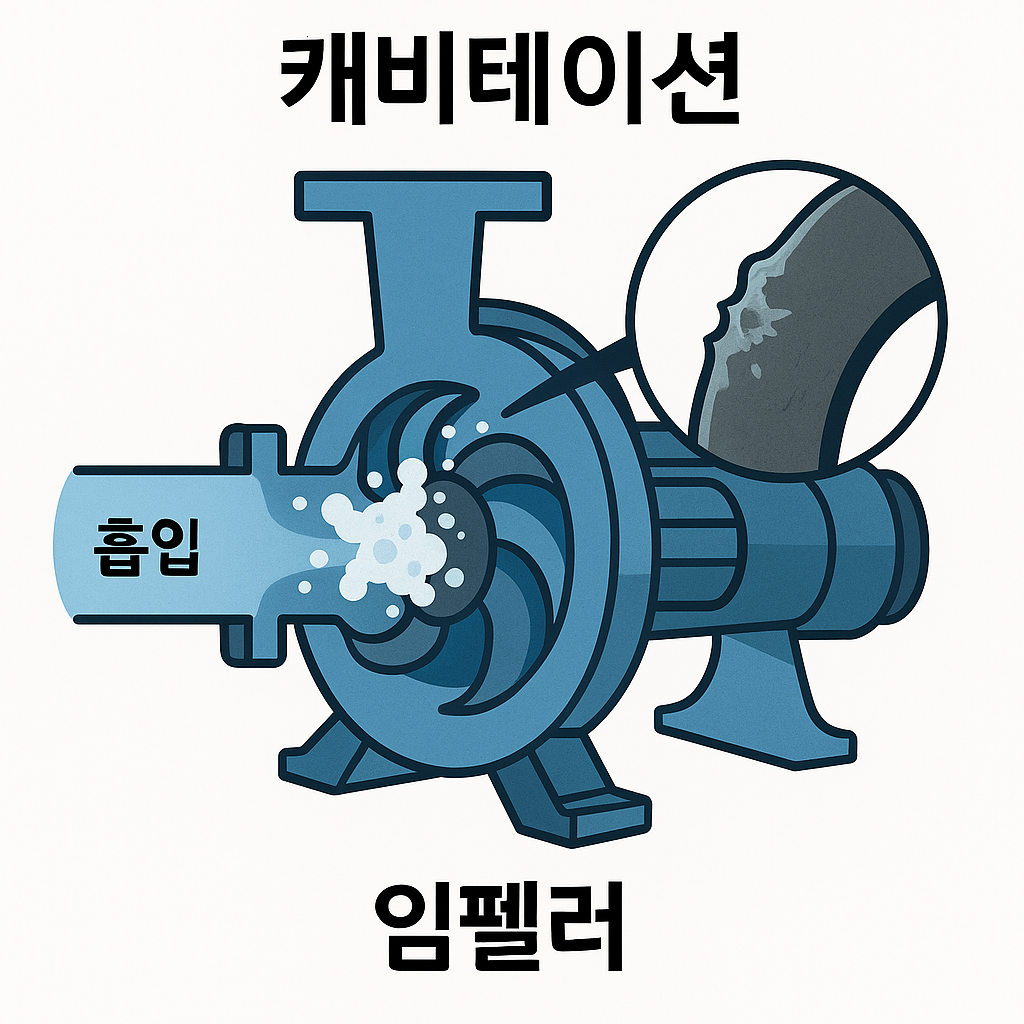

흡입양정이 과도하거나 NPSHa가 부족할 경우 임펠러 앞에 캐비테이션이 발생하여 충격파로 인한 국부 손상이 생긴다.

• 캐비테이션(cavitation):공동현상 이란 펌프의 흡입측 배관 내에서 발생하는 것으로 배관 내의 수온 상승으로 물이 수증기로 변화하여 물이 펌프로 흡입되지 않는 현상이다

---

5. 자흡(Self-Priming) 펌프와 흡입양정

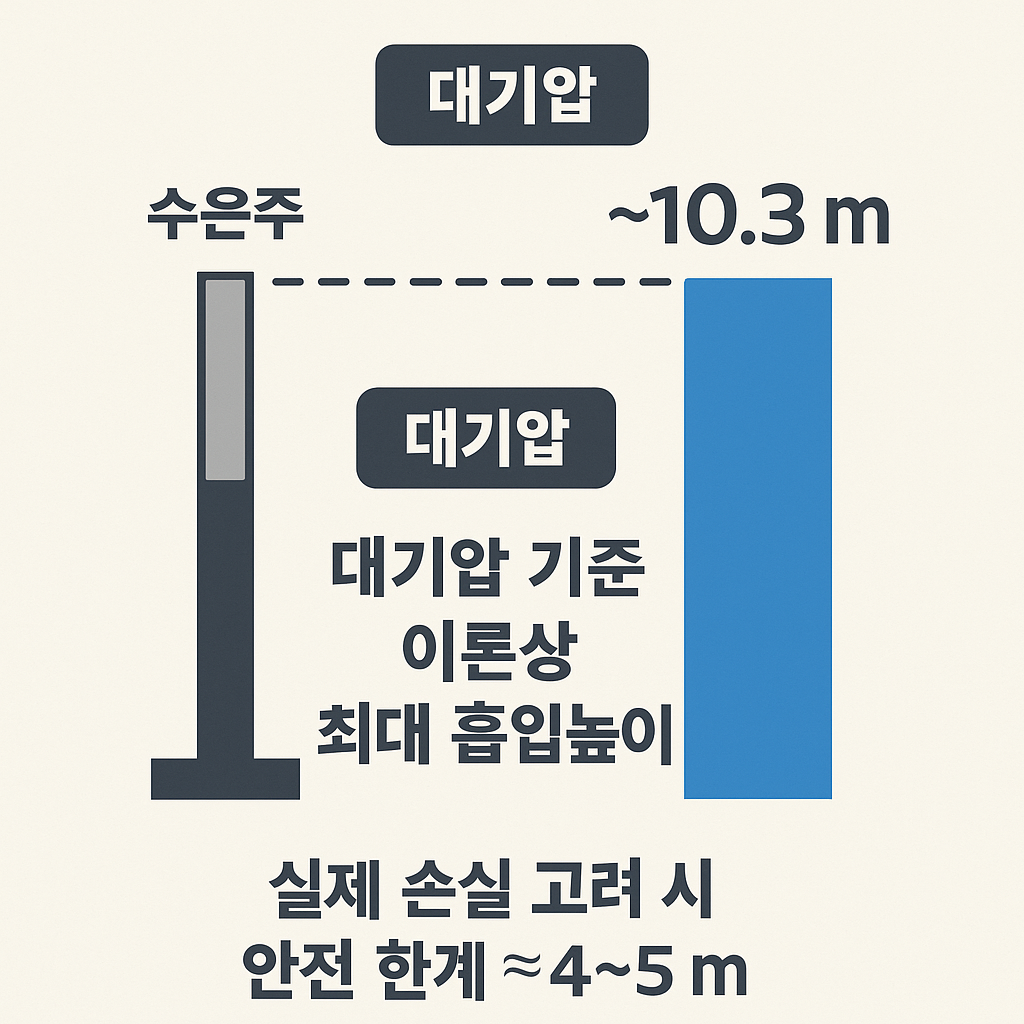

대기압 기준 이론상 최대 흡입높이는 약 10.3m이지만, 실제 손실을 고려하면 안전한 설계 한계는 약 4~5m이다.

• 자흡펌프는 내부 임펠러와 캐비티 설계를 통해 공기와 액체를 동시에 배출해 초기 진공 형성 가능
• 하지만 자흡양정이 크면 자흡 시간이 길어지고, 프라이밍 실패 가능성 ↑
• 제조사에서 보증하는 자흡양정은 일반적으로 4~6m

---

결론

흡입양정은 펌프의 운전 안정성과 설비 수명을 결정짓는 중요한 요소다. 단순히 높이 개념이 아니라, 펌프의 물리적 설치 위치 + 유체 특성 + 초기운전 조건까지 고려한 종합적인 설계 파라미터다.

설비 엔지니어, 시공자, 운전자는 이 개념을 정확히 이해하고 흡입배관 설계, 펌프 위치 선정, 프라이밍 구조 확보 등에 반드시 반영해야 한다.
