산업용 밸브 종류와 작동 원리 – 게이트, 글로브, 볼, 버터플라이, 체크, 릴리프

산업 플랜트, 반도체, 정유·화학 공정 등 다양한 산업 현장에서 사용하는 밸브는 각각의 용도와 기능에 따라 선택이 달라집니다. 이번 글에서는 가장 널리 사용되는 산업용 밸브의 종류와 작동 원리, 그리고 선택 시 고려사항까지 정리해보았습니다.

산업용 밸브란?

밸브(valve)는 배관 내 유체(액체·기체·증기)의 흐름을 차단하거나 조절하는 장치입니다.
주요 기능은 다음과 같습니다.

• 흐름 개폐 (ON/OFF 제어)
• 유량 조절 (Control)
• 역류 방지 (Check)
• 압력 제어 (Regulating)



대표적인 산업용 밸브 종류 및 원리

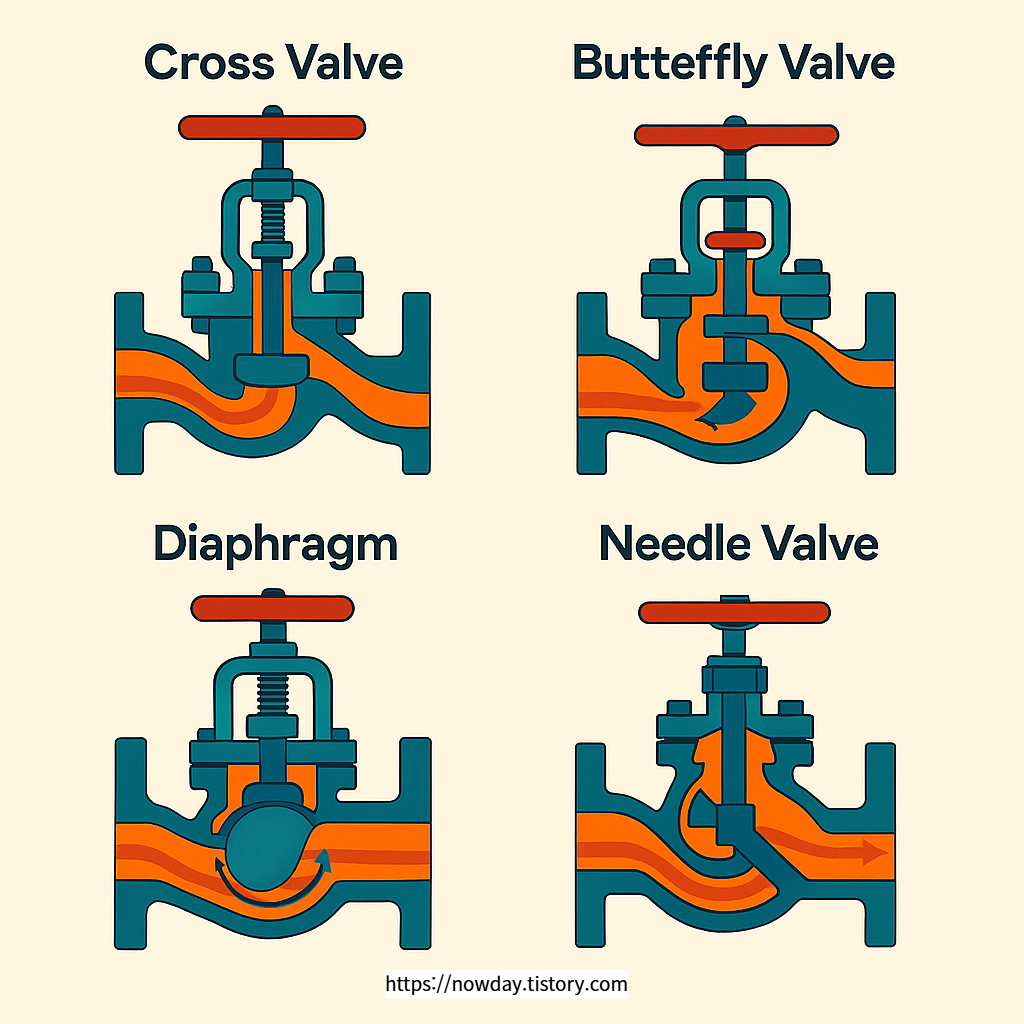

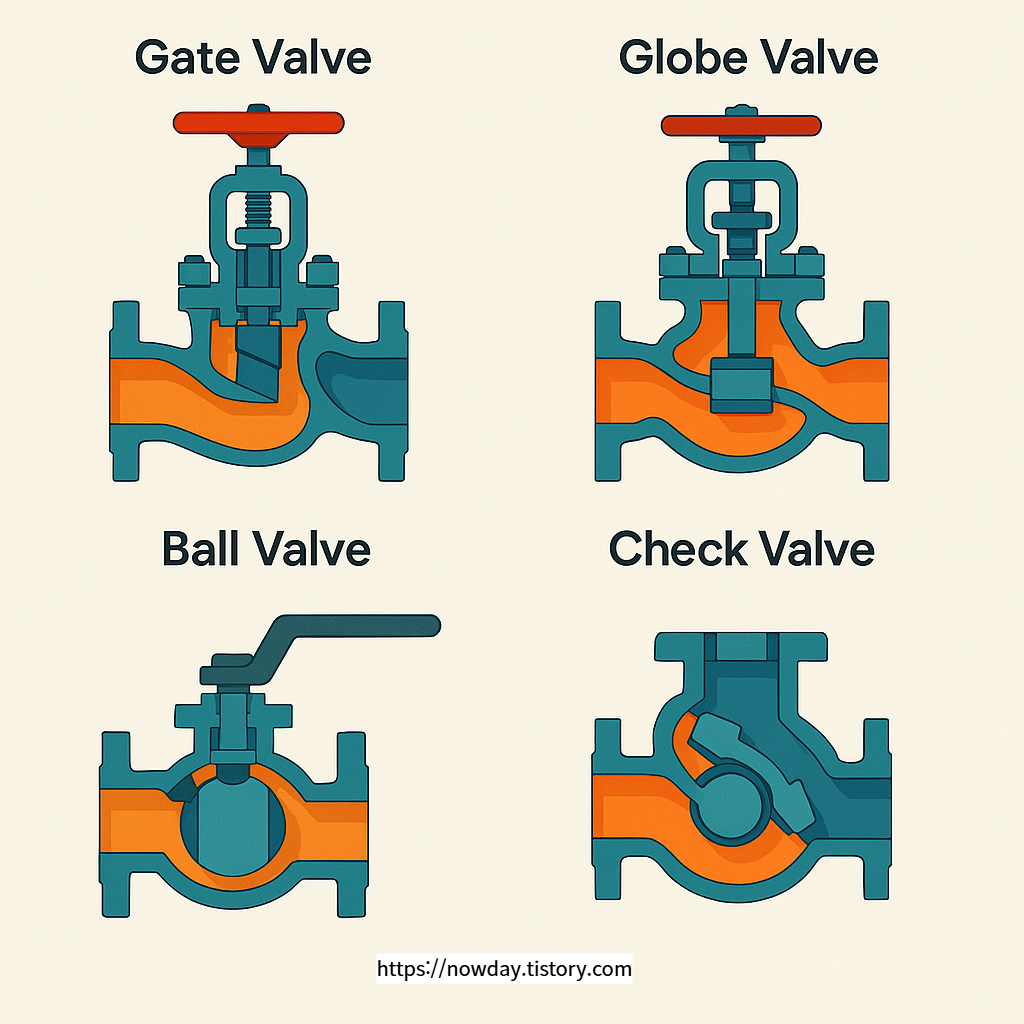

출처 : NOWDAY TISTORY



밸브  종류	작동 원리	주요 특징	적용 예시
게이트 밸브 (Gate Valve)	게이트(판)가 상하로 이동해 흐름 차단	직선 배관, 개폐에 적합 / 유량 조절에는 부적합	상수도, 배관 라인
글로브 밸브 (Globe Valve)	플러그와 시트 간 간격 조절로 유량 제어	정밀한 유량 제어 가능 / 유압 손실 큼	화학 플랜트, 증기 제어
볼 밸브 (Ball Valve)	공 모양의 밸브가 회전하며 개폐	빠른 개폐, 누설 적음 / 고압용 가능	가스, 화학 공정,오일
버터플라이 밸브 (Butterfly Valve)	원형 디스크가 회전하며 흐름 제어	경량, 설치 공간 적음 / 저압 유체에 적합	공조, 수처리, 배관
체크 밸브 (Check Valve)	유체의 역류 시 자동으로 닫힘	역류 방지 전용 / 단방향 흐름 유지	펌프 라인, 유압 회로
릴리프 밸브 (Relief Valve)	일정 압력 이상 시 유체 방출	압력 초과 시 시스템 보호	고압 시스템, 증기 라인

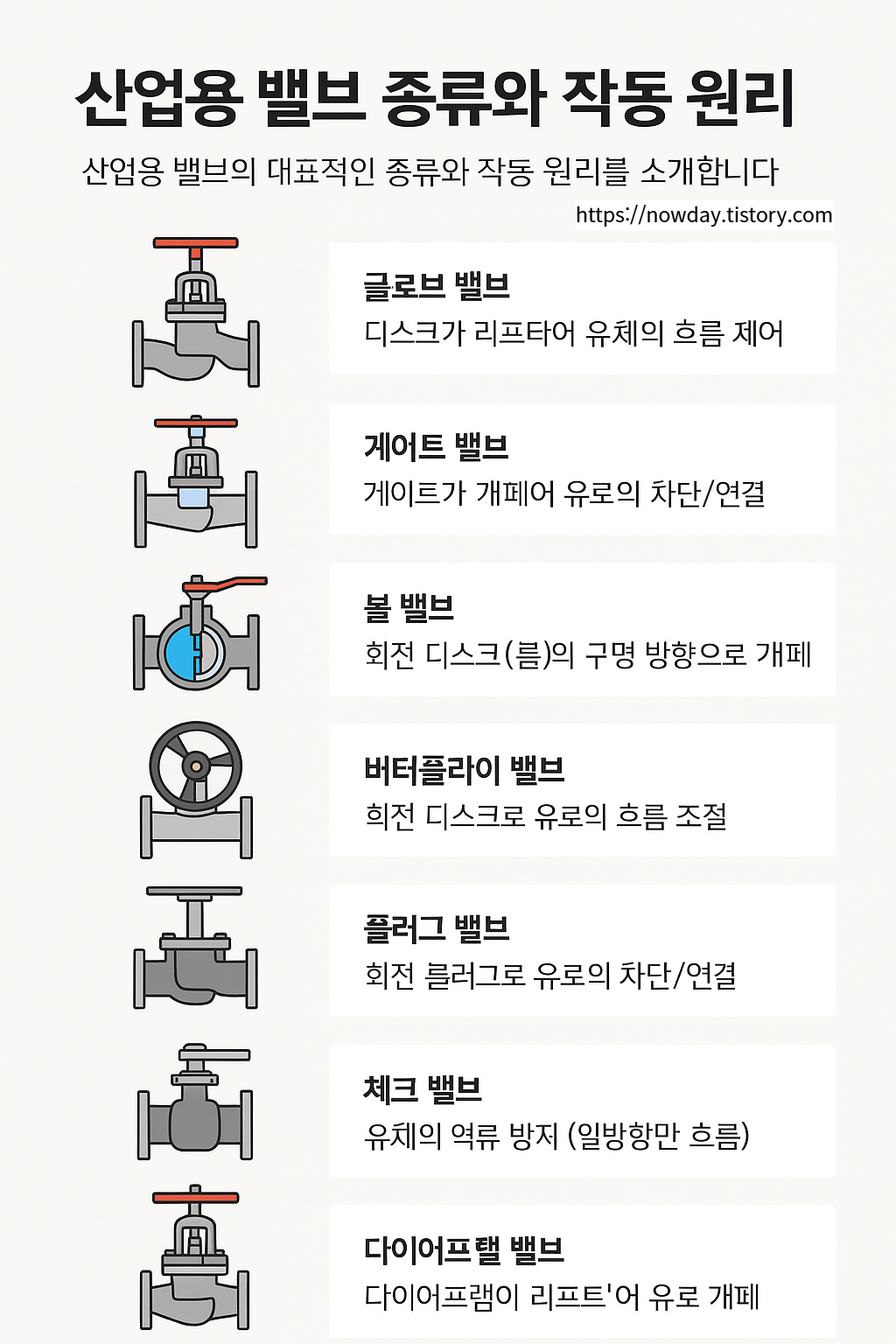

더 자세한 작동 원리



밸브 선택 시 고려사항

1. 유체 종류: 액체, 기체, 증기 등
2. 압력 및 온도 조건: 고압/고온일수록 재질과 구조 고려 필수
3. 설치 위치: 수직/수평 여부, 접근성
4. 제어 필요 여부: 수동/자동/정밀 제어 요구



플랜트에서의 밸브 적용 사례

• 반도체 공정: 초정밀 글로브 밸브 + PFA 배관 조합
• 정유·화학 플랜트: 고온 고압용 게이트/볼 밸브 사용
• 수처리 시설: 저가형 버터플라이 밸브 다수 사용



밸브 선택은 단순히 ON/OFF 기능만 보는 것이 아니라,
유체의 특성·운전 조건·유지보수 편의성까지 종합적으로 고려해야 합니다.

특히, 플랜트 설계 단계에서부터 적절한 밸브를 선정해야
배관 손상, 유체 누설, 압력 이상 등 다양한 위험을 방지할 수 있습니다.
