산업용 피팅 종류 & 규격 정리! LOK, VCR, 트윈럭, 용접 피팅 등 주요 피팅의 차이점과 용도를 자세히 살펴봅니다.
1. 개요
산업용 피팅(Fitting)은 배관 연결 & 밀봉을 위해 필수적으로 사용됨. 배관 시스템의 압력, 유체 종류, 온도에 따라 다양한 표준 & 규격 적용 필요.
2. 주요 피팅 표준 정리
✔ 산업별 피팅 표준
| 표준 | 내용 | 적용 산업 |
| ASME B16.5 | 플랜지 피팅 표준 | 석유화학, 발전 |
| ISO 8434 | 튜브 피팅 표준 | 유압, 공압 |
| JIS B2351 | 일본 산업 피팅 표준 | 반도체, 정밀 배관 |
| ANSI/ASME B31.3 | 고압 배관 피팅 표준 | 화학 플랜트 |
| DIN 2353 | 유럽 튜브 피팅 표준 | 기계 장비 |
✔ 주요 피팅 타입 & 특징
| 피팅 타입 | 특징 | 사용 사례 |
| LOK Type | 이중 페룰, 고압 적용 | 반도체, 공정 제어 |
| VCR | 초고순도 가스 밀봉 | 반도체, 특수가스 |
| Flange (RF/FF) | 볼트 체결 방식 | 고온·고압 배관 |
| Sanitary Ferrule | 위생용 배관 | 식품, 제약 |
| Butt Weld (BW) | 용접 연결 | 플랜트, 화학 공정 |
3.각 피팅 타입 상세 설명 & 이미지

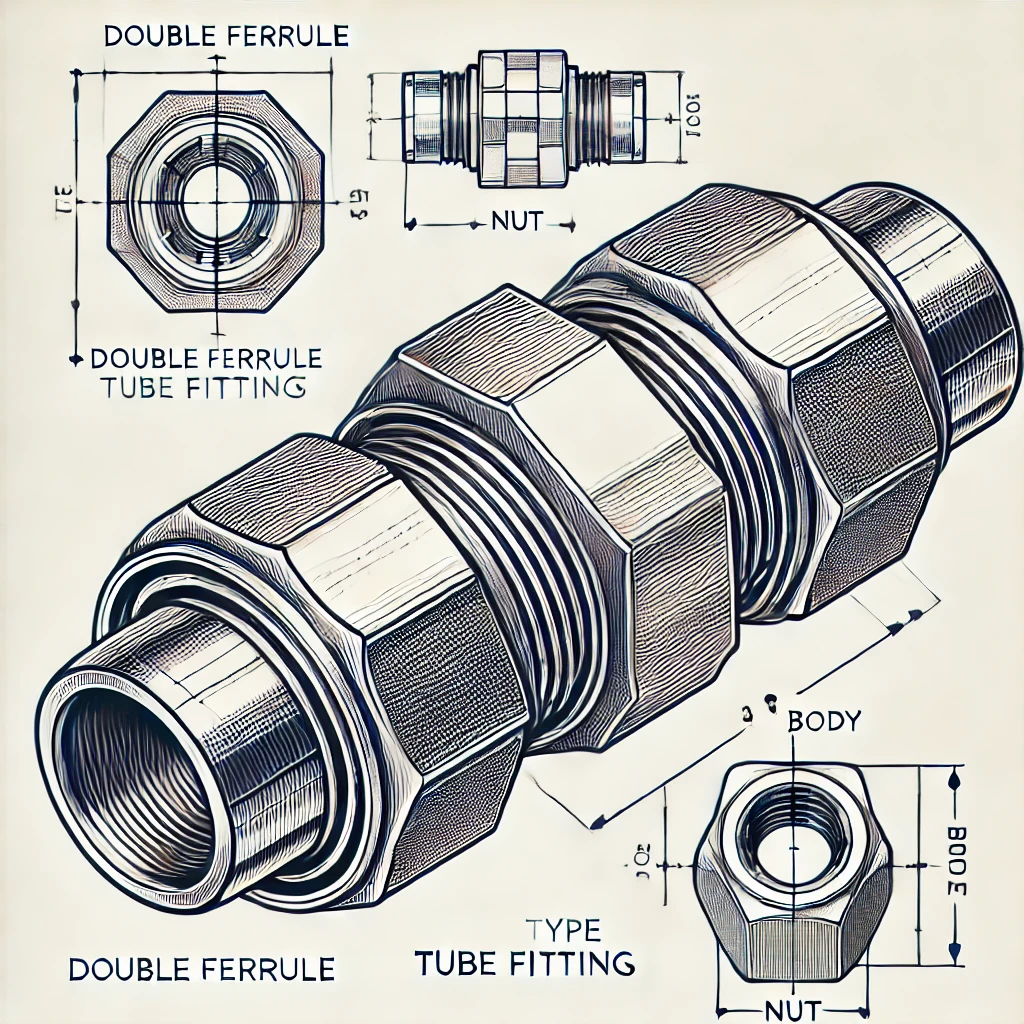

✔ LOK Type (이중 페룰 피팅)
- 특징: 튜브와 페룰(Ferrule) 간 밀착력을 이용한 밀봉 방식.
- 장점: 높은 압력에서도 밀봉 유지, 재사용 가능.
- 사용처: 반도체 장비, 공정 제어, 유체 배관.

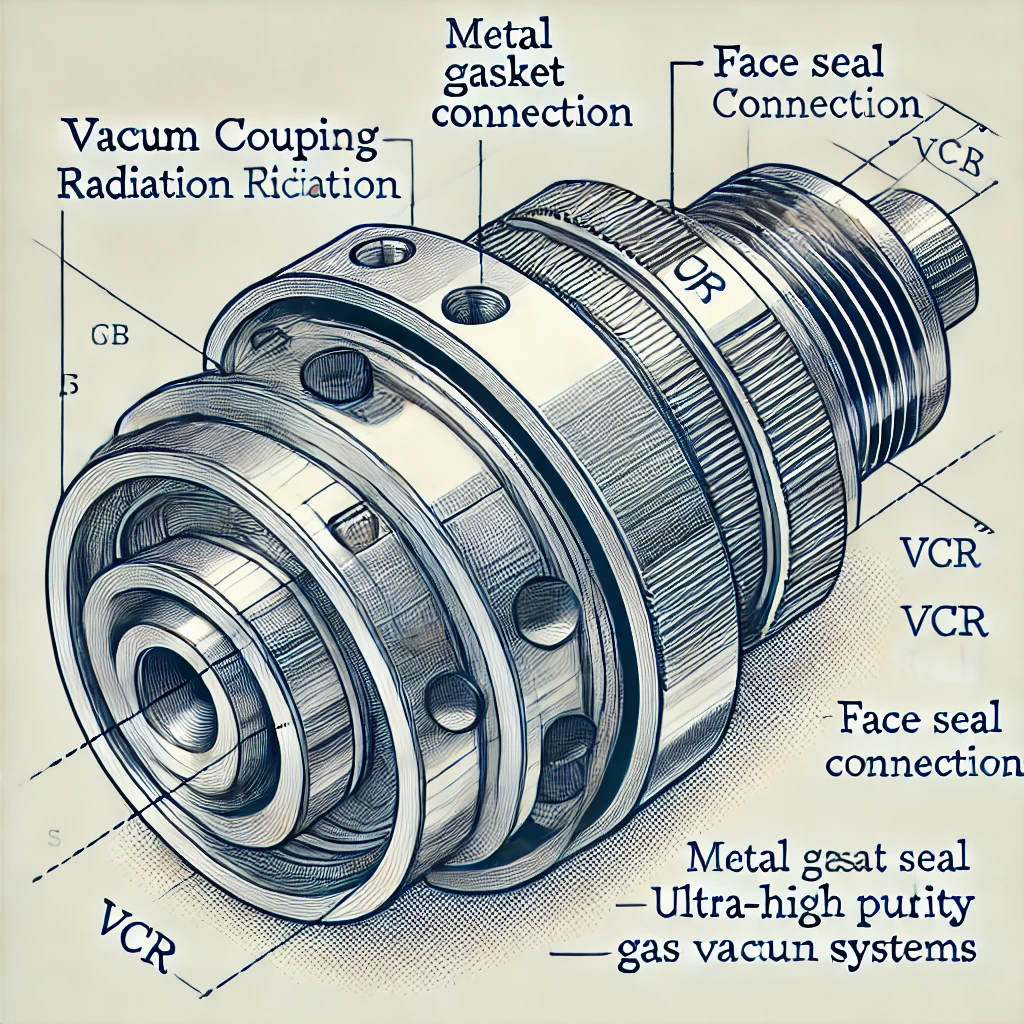

✔ VCR (Vacuum Coupling Radiation) 피팅
- 특징: 메탈 가스켓을 이용한 초고순도 밀봉 방식.
- 장점: 초고진공 및 특수가스 배관에서 누설 없음.
- 사용처: 반도체 제조, 연구소 특수가스 시스템.

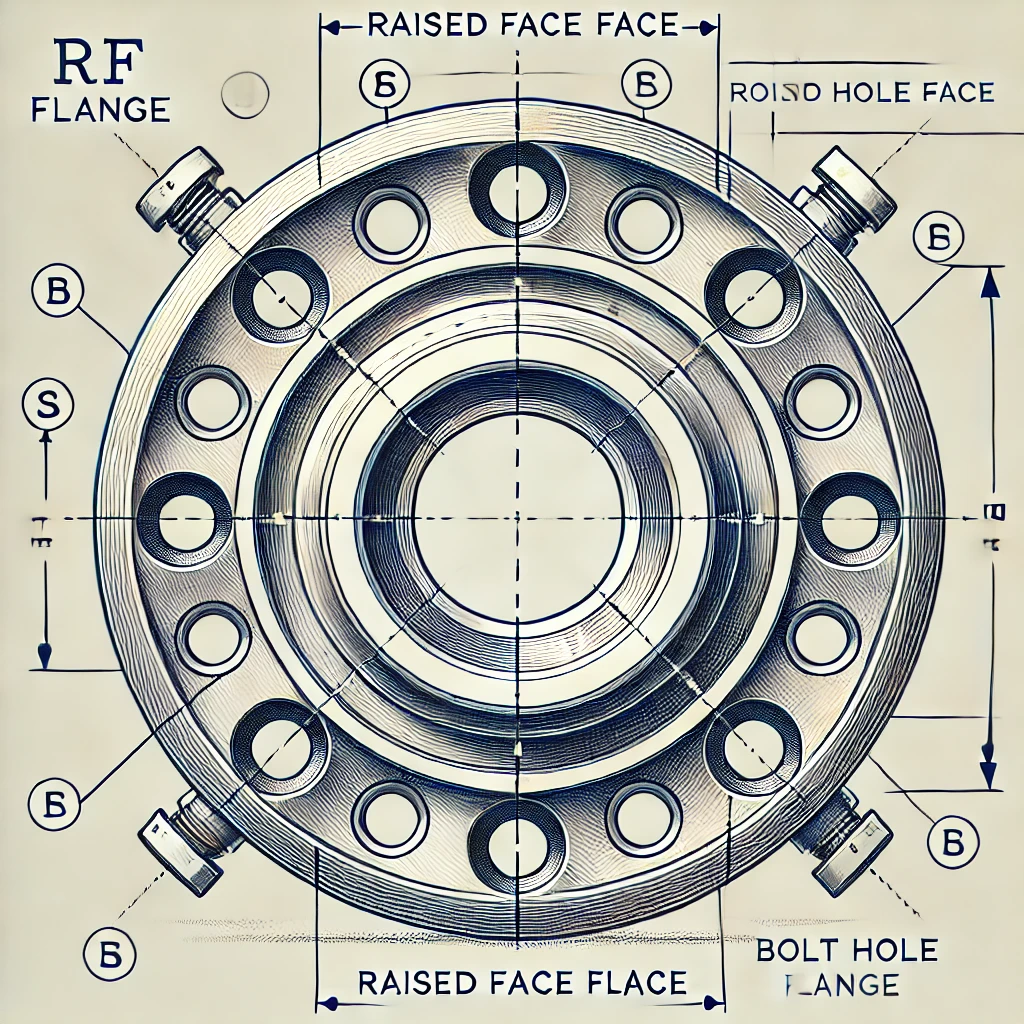

✔ Flange (RF/FF) 플랜지 피팅
- 특징: 볼트 체결 방식으로 배관 연결.
- 장점: 고온·고압에서 강한 밀봉력 제공.
- 사용처: 화학 플랜트, 발전소, 석유 정제 시설.
> FF플랜지와 RF플랜지에 대해서는 따로 더 자세히 정리함
FF 플랜지와 RF 플랜지 차이점 완벽 정리 – 구조, 용도, 선택 기준까지
왜 FF와 RF의 차이를 알아야 할까?배관 설계나 압력용기 연결부 설계 시, 플랜지(Flange) 종류는 설비의 안정성과 누설 방지에 핵심적인 요소입니다. 특히 FF(Flat Face)와 RF(Raised Face)는 가장 일반적으
nowday.tistory.com

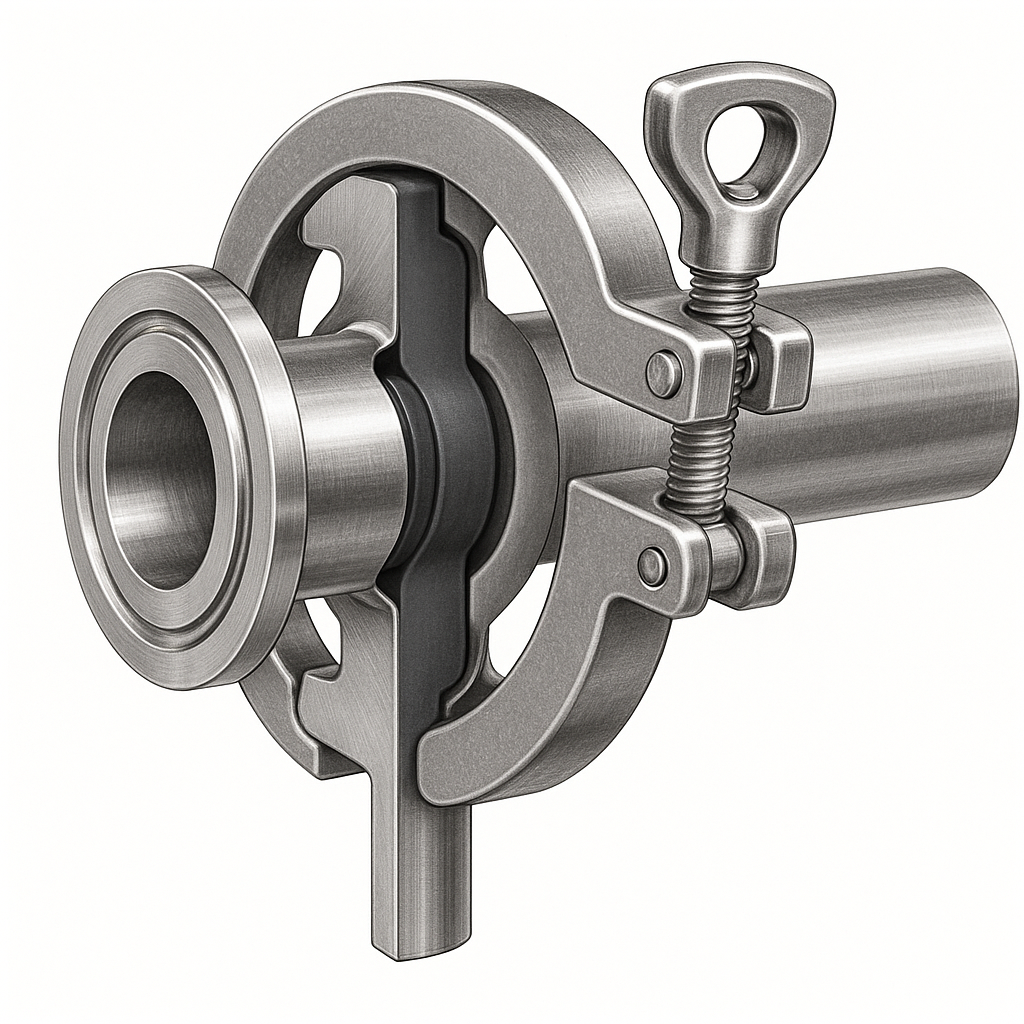

✔ Sanitary Ferrule (위생 페룰 피팅)
- 특징: 클램프 방식으로 쉽게 탈부착 가능.
- 장점: 세척 용이, 식품·제약 산업 필수.
- 사용처: 식품 공장, 제약 배관 시스템.

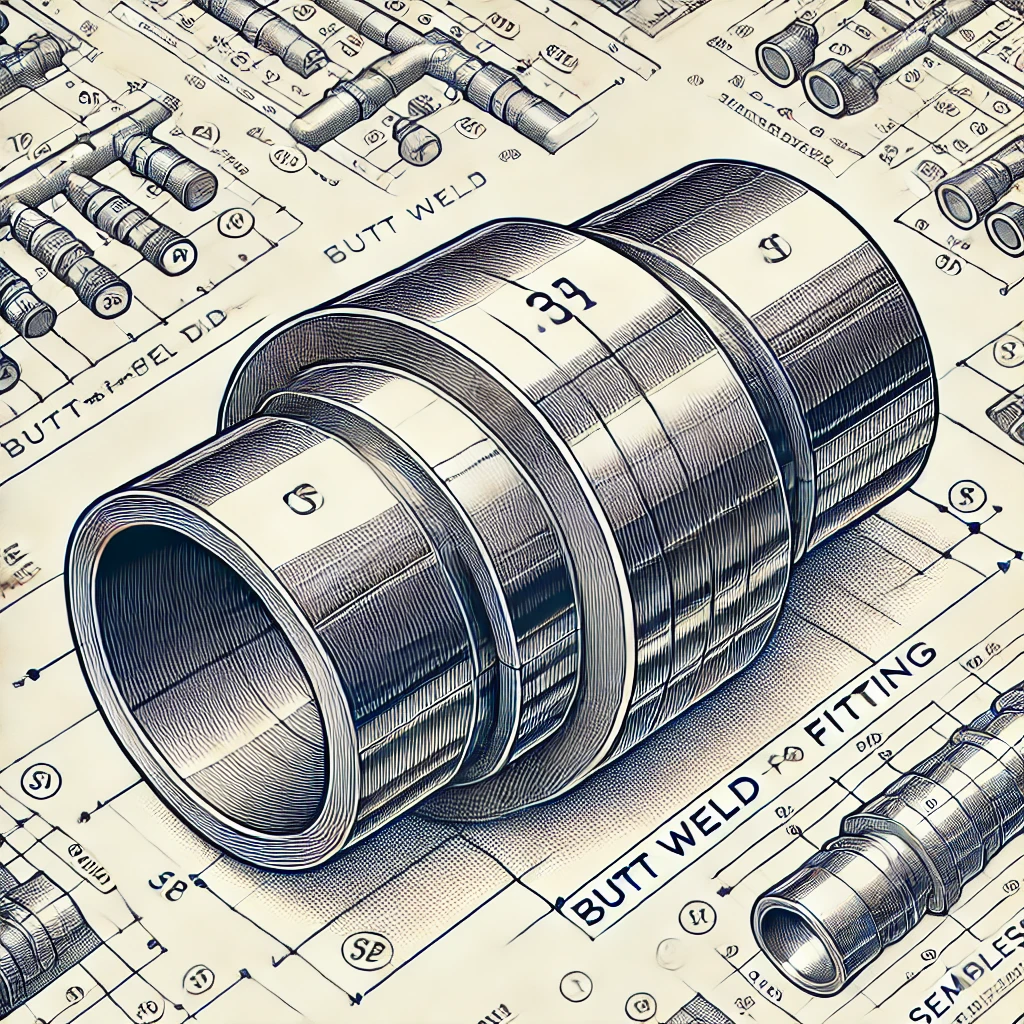

✔ Butt Weld (BW) 피팅
- 특징: 배관과 직접 용접하여 연결.
- 장점: 매우 강한 결합력, 누설 위험 최소화.
- 사용처: 고압·고온 배관, 화학 플랜트.
4. 실무 적용 사례
- 반도체 산업 → VCR 피팅 필수 (초고순도 가스 배관 적용)
- 화학 플랜트 → RF 플랜지 & BW 피팅 (고온·고압 환경 적합)
- 제약·식품 → Sanitary Ferrule 사용 (오염 방지, 세척 용이)
- 유압 시스템 → ISO 8434 튜브 피팅 (유로 변경 & 높은 압력 견딤)
배관 환경(압력, 온도, 유체)에 따라 적절한 피팅 선택 필수
> 반도체 = VCR
> 화학 플랜트 = Flange & BW
> 제약 = Sanitary Ferrule
표준 규격 준수 여부가 배관 시스템의 안정성과 직결됨
👉 "피팅 선택이 곧 설비의 안정성과 직결된다."
